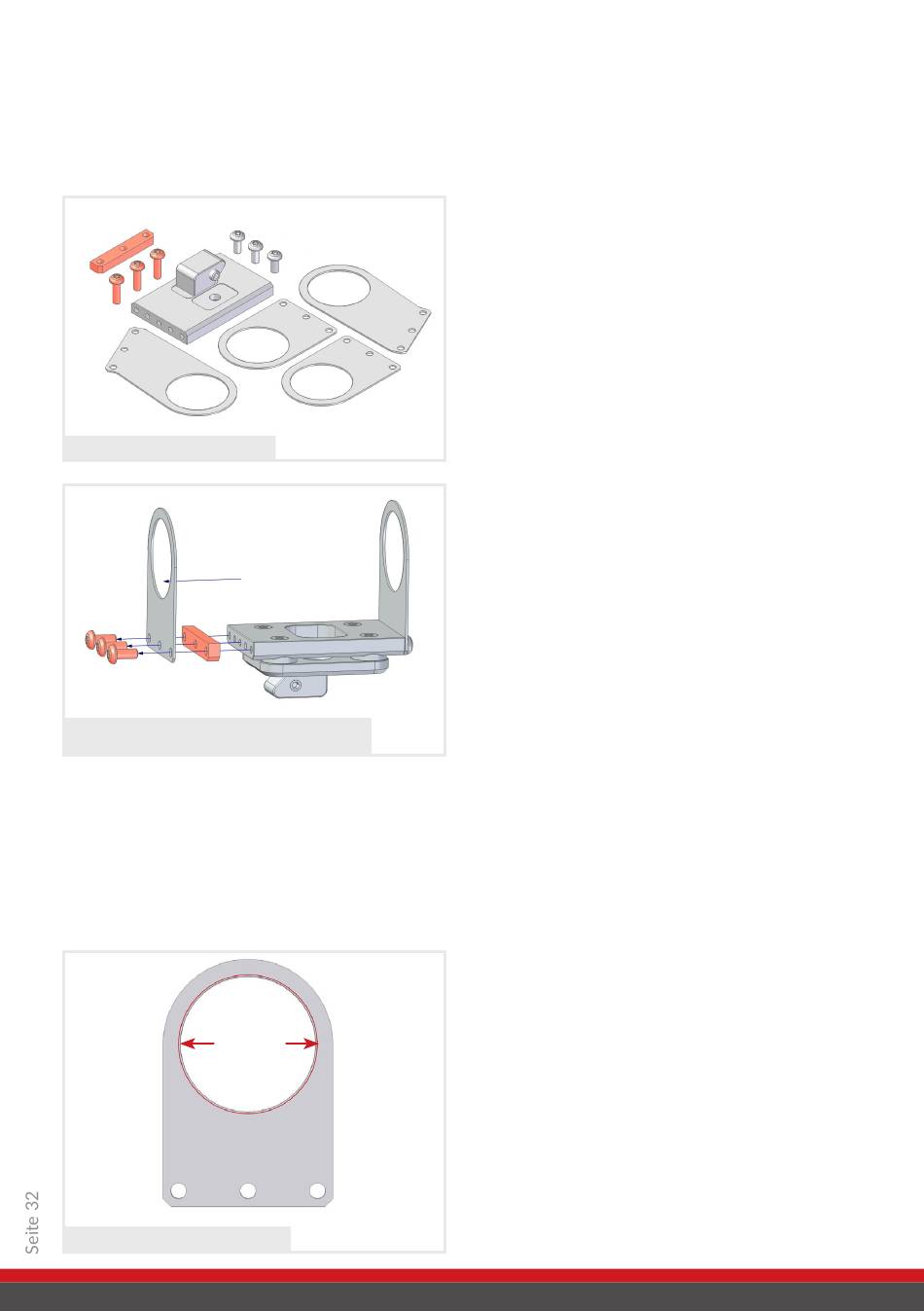

4.2. Montage bei einer Tretlagerbreite von 73 mm
Weist das Fahrrad eine Tretlagerbreite von 73 mm statt den standardmäßigen
68 mm auf, ist beim Zusammenbau der Dämpferplatte ein 5 mm Distanzstück zu
verwenden, um die Dämpferplatte auf die benötigten 73 mm zu verbreitern.
Benötigte Bestandteile
Distanzstück mit drei langen M4 Torx-
Schrauben befestigen
4.3. Tretlagermontage bei italienischem Tretlager
Bei einigen Fahrradtypen sind italienische Tretlager verbaut. Diese können anstatt
35,8 mm einen um 0,8 mm größeren Gewindedurchmesser aufweisen und benöti-
gen angepasste Montageärmchen.
+ 0,8 mm
Tretlager um 0,8 mm breiter
Benötigte Bestandteile:
•
Dämpferplatte
•
Montageärmchen
•
5 mm Distanzstück
•
3x M4 Torx-Schrauben lang
•
3x M4 Torx-Schrauben kurz
1. Die Dämpferplatte zusammenbauen
Siehe S. 18.
2. Das Distanzstück mit den drei langen
M4 Torx Schrauben zwischen dem
Montageärmchen und der Dämpfer-
platte befestigen.
Zur Orientierung dient bei der Befes-
tigung des Distanzstückes die Spitze
des Keils auf der Dämpferplatte.
Werden Montageärmchen mit einem
größeren Innendurchmesser benötigt,
wende Dich an unseren Support unter
info@add-e.at.
