1.2.3. Anbau der Dämpferplatte am Tretlager
SAUBERKEIT!

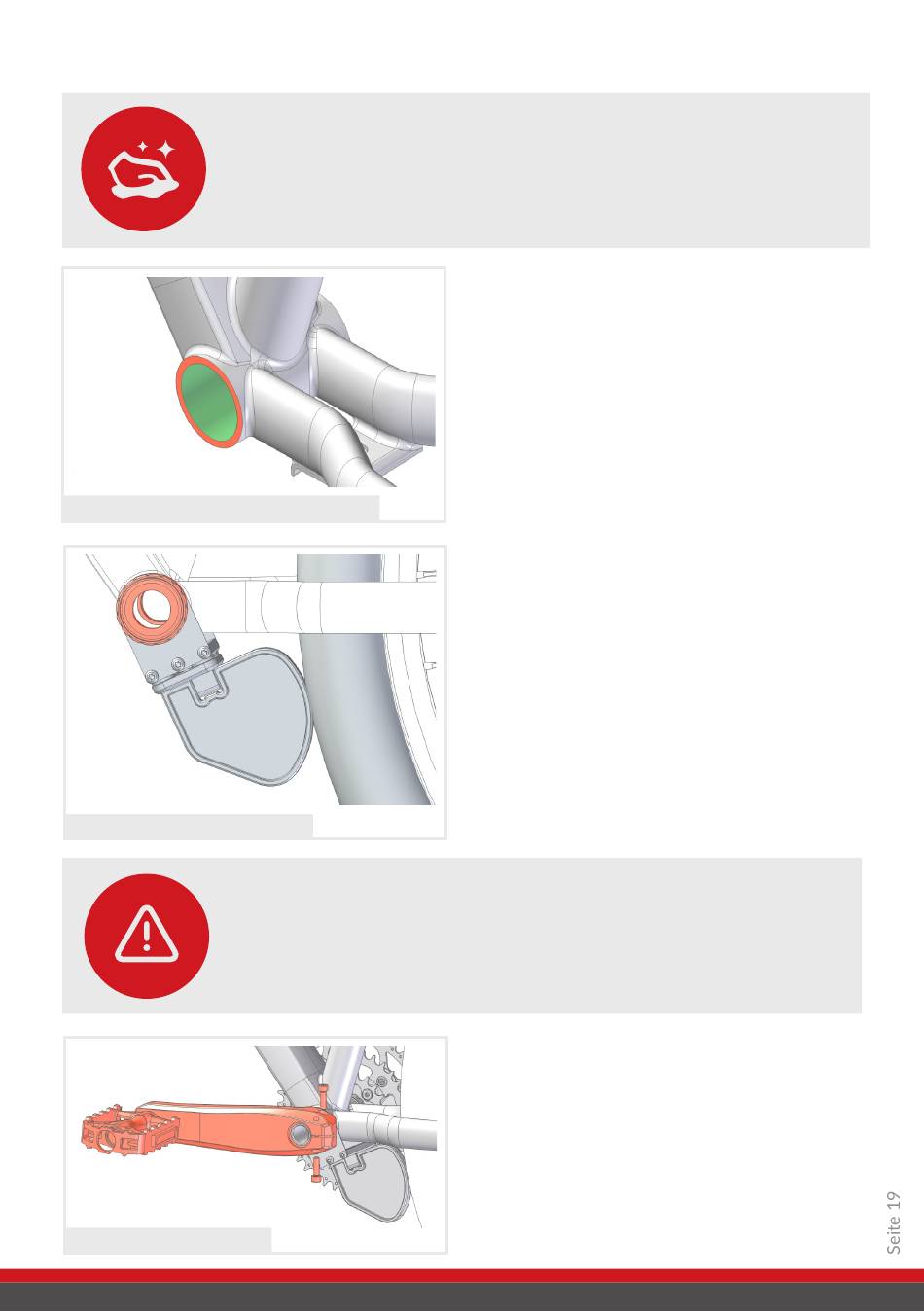

Vor dem Anbringen der Dämpferplatte muss der Bereich um das
Tretlager gründlich gereinigt werden. Zwischen den Montageärmchen
und dem Rahmen dürfen keine Verunreinigungen oder Fett sein.
Dünne Schicht Montagepaste am Rahmen
Festziehen der Tretlagerschalen
ACHTUNG!
Beim Festziehen des Tretlagers ist darauf zu achten, dass sich die
Einstelllehre nicht verschiebt und weiterhin am Reifen anliegt! Die
Lagerschalen wechselseitig gut festziehen.
Montage der Tretkurbeln
1. Für einen besseren Halt der Monta-
geärmchen kann zusätzlich auf den
Auflageflächen des Tretlagers eine
Montagepaste aufgetragen werden.
Dazu eine dünne Schicht der Monta-
gepaste am Rahmen auftragen und
darauf achten, dass diese nicht in die
Innenseite des Rahmens gelangt.
2. Die Dämpferplatte mit den pas-
senden Montageärmchen und den
beiden Tretlagerschalen am Rahmen
vorfixieren.
Die Einstelllehre an den Reifen drü-
cken. Vor dem wechselseitigem fest-
schrauben der Lagerschalen darauf
achten, dass die verlängerte Linie der
Dämpferplatte mindestens bis zur
Mitte der Hinterradnabe oder leicht
darüber ragt. Siehe S. 15.
3. Die Tretkurbeln in umgekehrter Rei-
henfolge montieren.
Siehe S. 16.
Es ist sicherzustellen, dass alles gut
festgezogen ist.
