Vorbereitung

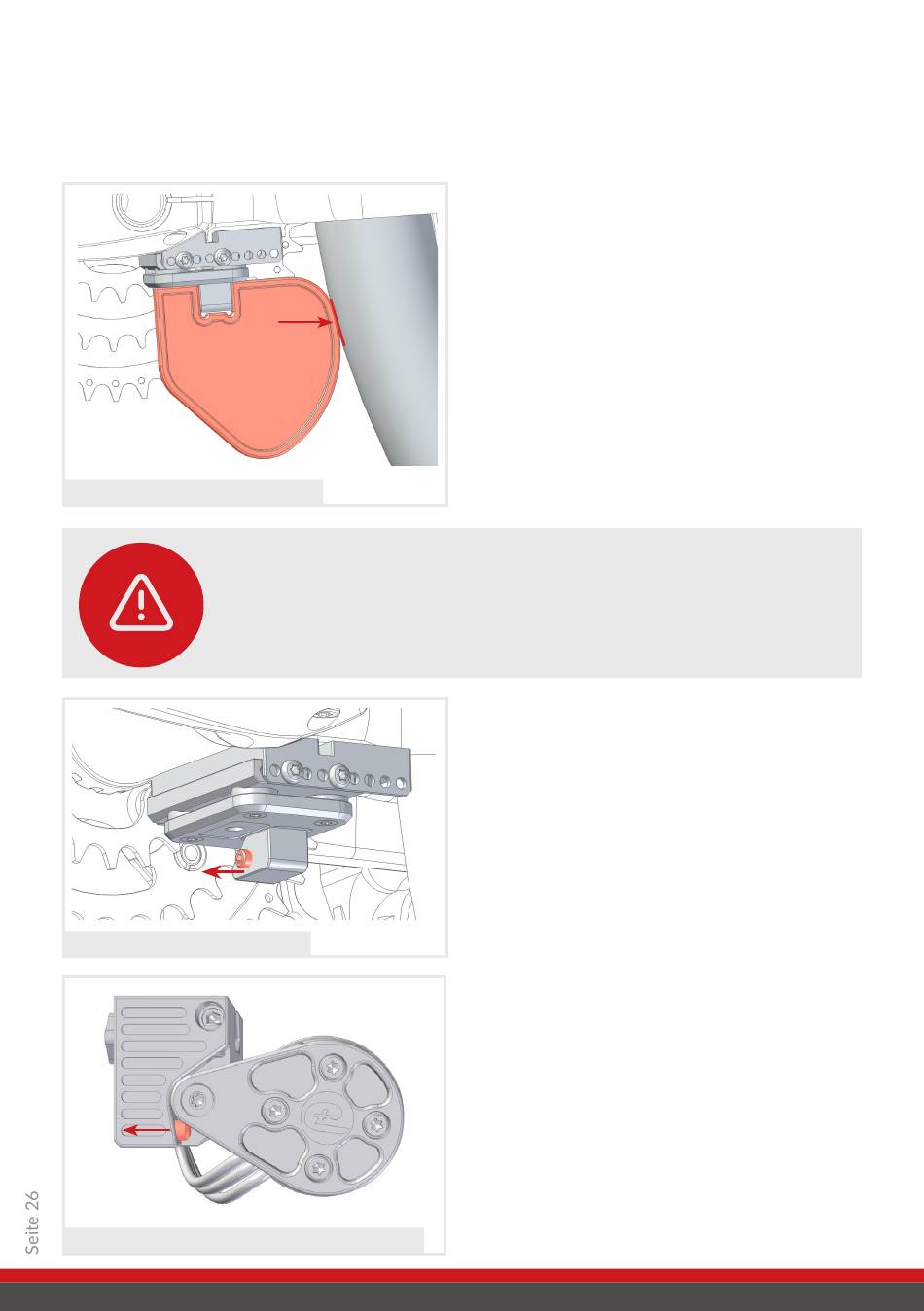

Die folgenden Bilder beschreiben exemplarisch die Einstellung an der Ständerauf-
nahme. Die mechanische Einstellung erfolgt gleichermaßen für die Montagevarian-
ten 2 und 3.
Die Einstelllehre liegt am Reifen an
ACHTUNG!
Um die optimale Funktion der Antriebseinheit zu gewährleisten, sind
dessen korrekte Einstellung sowie der Reifendruck in regelmäßigen
Abständen zu prüfen!
2-3 mm
Schraube ca. 2-3 mm rausdrehen
Einstellschraube unterer Anschlag (4) zurückdrehen
1. Den Reifenluftdruck prüfen und
korrigieren, falls notwendig.
Je nach Herstellerangaben kann der
Reifendruck variieren. Dieser ist im
Regelfall am Reifen aufgeprägt.
2. Die Einstelllehre auf die Dämpfer-
platte aufsetzen und sicherstellen,
dass diese am Reifen anliegt.
3. Die Einstelllehre abnehmen und am
Keil der Dämpferplatte die Einstell-
schraube für den Anpressdruck (2)
2-3 mm rausdrehen.
4. An der Antriebseinheit die Einstell-
schraube für den unteren Anschlag (4)
komplett in das Gehäuse zurückdre-
hen, um die maximale Auslenkung des
Schwingarms zu gewährleisten.
