Schritt 3: Anbringen der add-e NEXT Sensoren

Die add-e NEXT Sensoren dienen der Erfassung der Trittfrequenz sowie der Ge-
schwindigkeit und werden dazu an der Tretkurbel und der Hinterradnabe befestigt.
Die im Set enthaltenen Sensoren sind bereits mit der Antriebseinheit angelernt.

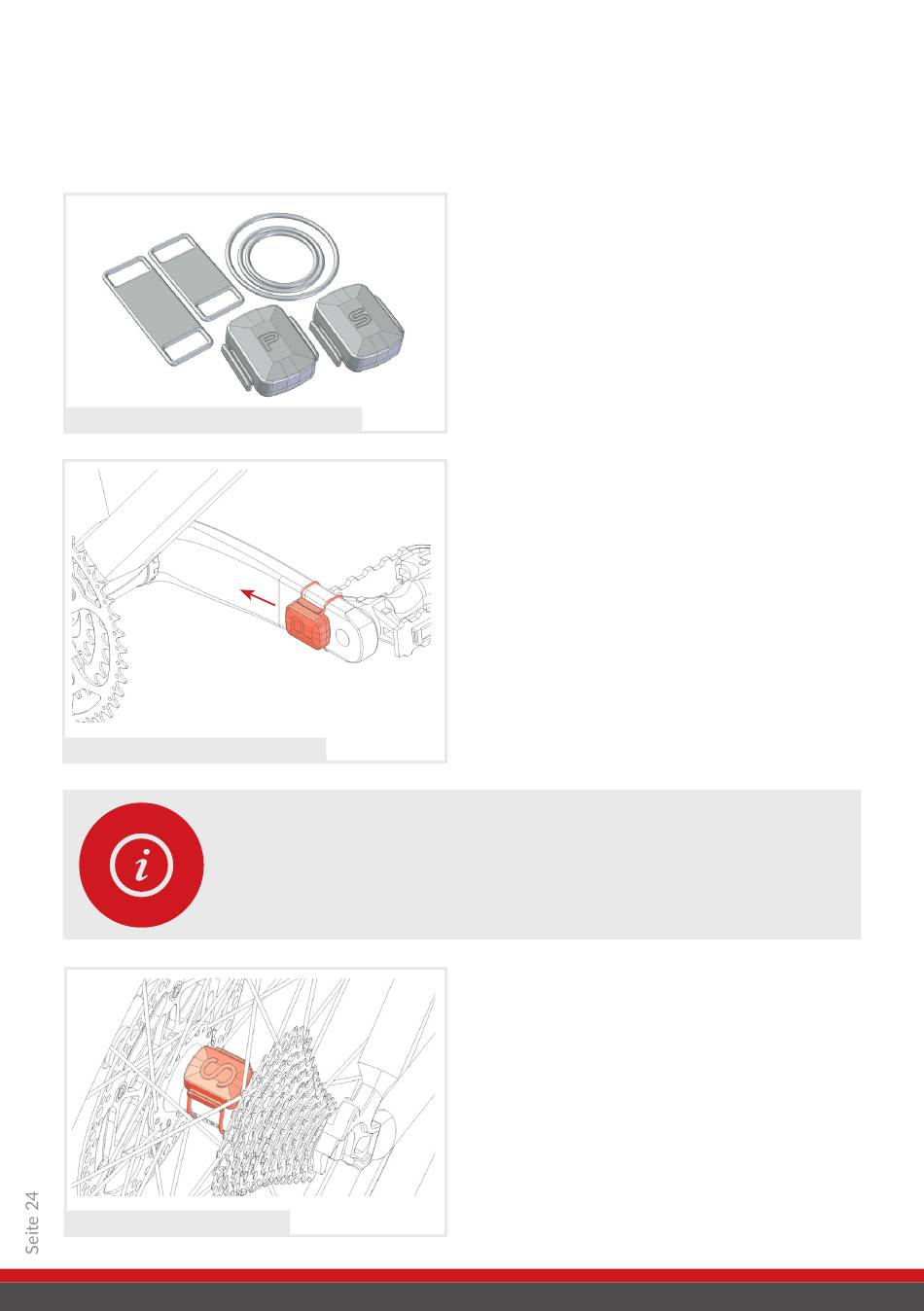

Benötigte Bestandteile Sensorenmontage
PAS Sensor Innenseite Tretkurbel
HINWEIS!
Der PAS Sensor (P) kann zusätzlich mit einem Klebeband fixiert oder
alternativ auch weiter in Richtung Tretlager verschoben werden.
Speed-Sensor Radnabe hinten
Benötigte Bestandteile:
•
PAS Sensor (P)
•
Speed-Sensor (S)
•
O-Ringe (mehrere Größen)
•
Befestigungsgummies (verschiedene
Längen)
Den PAS Sensor (P) mit dem passenden
Befestigungsgummi an der Innenseite
der linken Tretkurbel befestigen, sodass
der Gummi nicht mit dem Fuß beschä-
digt werden kann.
Die Tretkurbel muss sich jederzeit mit
dem Sensor frei drehen lassen.
Den Speed-Sensor (S) mit passendem
O-Ring an der Hinterradnabe befestigen.
Ist der O-Ring zu kurz, z. B. bei großen
Getriebenaben wie Rohloff, Alfine etc.,
können auch 2 O-Ringe miteinander
verbunden werden.
