BWT Perla Einbau- Und Bedienungsanleitung Seite 77

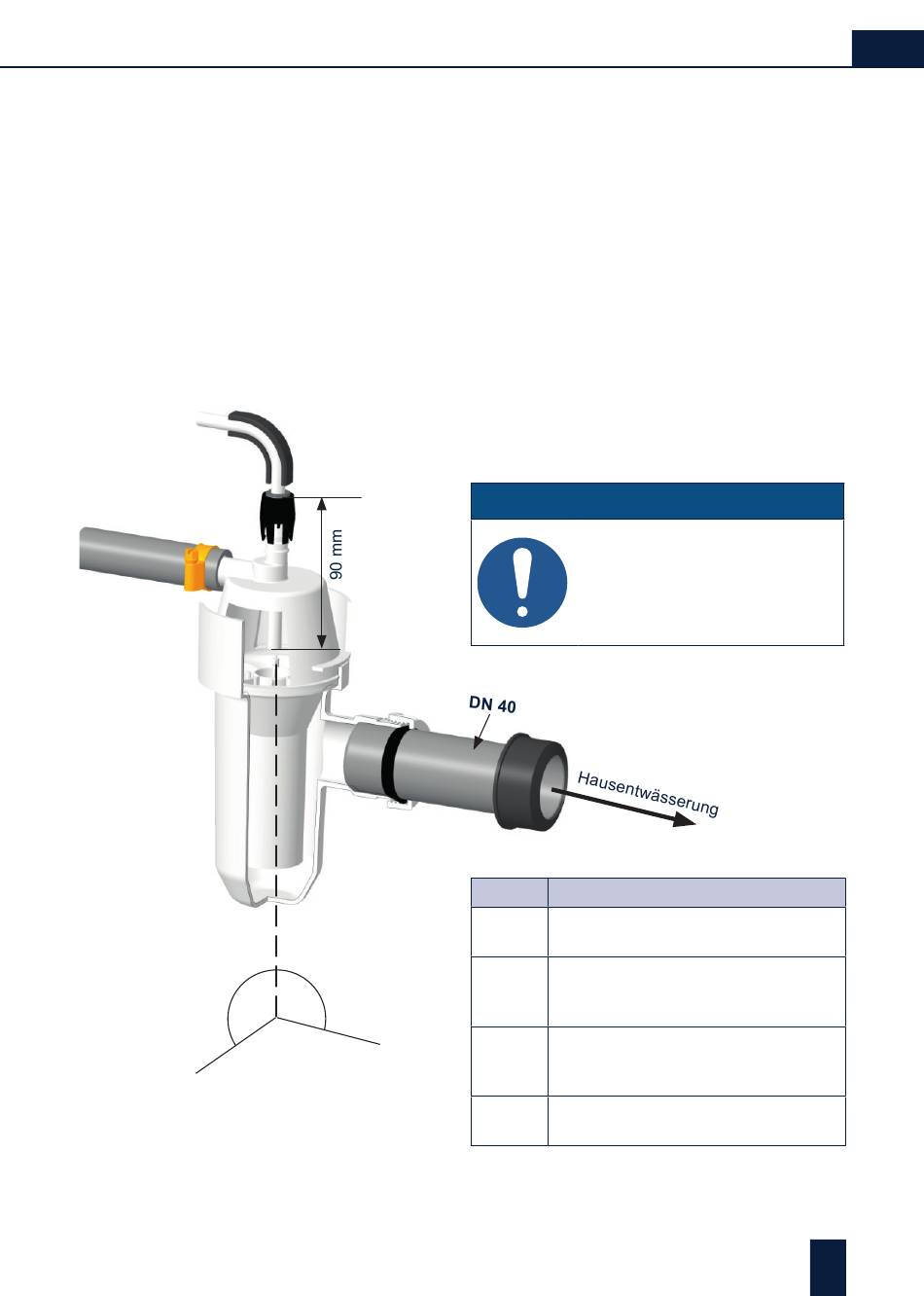

A.2 Installations-Set für Weichwasseranlagen
Spülwasserschlauch
Überlaufschlauch
3
90°
4
2
90°
Das Installations-Set entspricht den Anforderungen
der Norm EN 1717.
►Bei Bedarf Gummimanschette (1) wie abgebildet
auf das Rohr DN40 aufstecken.
►Überwurfmutter mit Dichtungsring (2) auf das
Rohr aufstecken und mit dem Siphon ver-
schrauben.
►Überlaufschlauchanschluss (3) mindestens
20 mm unter der Höhe des Sicherheitsüberlaufs
der Weichwasseranlage positionieren.
►Spülwasserschlauch mit Gefälle zum Anschluss
(4) führen und 90 mm tief einschieben.
►Überlaufschlauch von Regeneriermittelbehälter
zum Anschluss (1) führen, aufstecken und mit
Schlauchschelle sichern.
HINWEIS
► Spülwasser- und Überlaufschlauch dürfen
nicht verbunden werden und keine Quer-
schnittsverengungen aufweisen!
1
Anzahl Bezeichnung
1 Winkel-Klemmleiste für den Spülwas-
serschlauch
1 Schnapp-Schlauchschelle für die Be-
festigung des Überlaufschlauchs am
Behälter mit zylindrischem Stutzen.
1 Draht-Nachspannschelle für Be-
festigung des Überlaufschlauchs am
Behälter mit konischem Stutzen.
4
Flachdichtungen für Wellrohrschläu-
che
