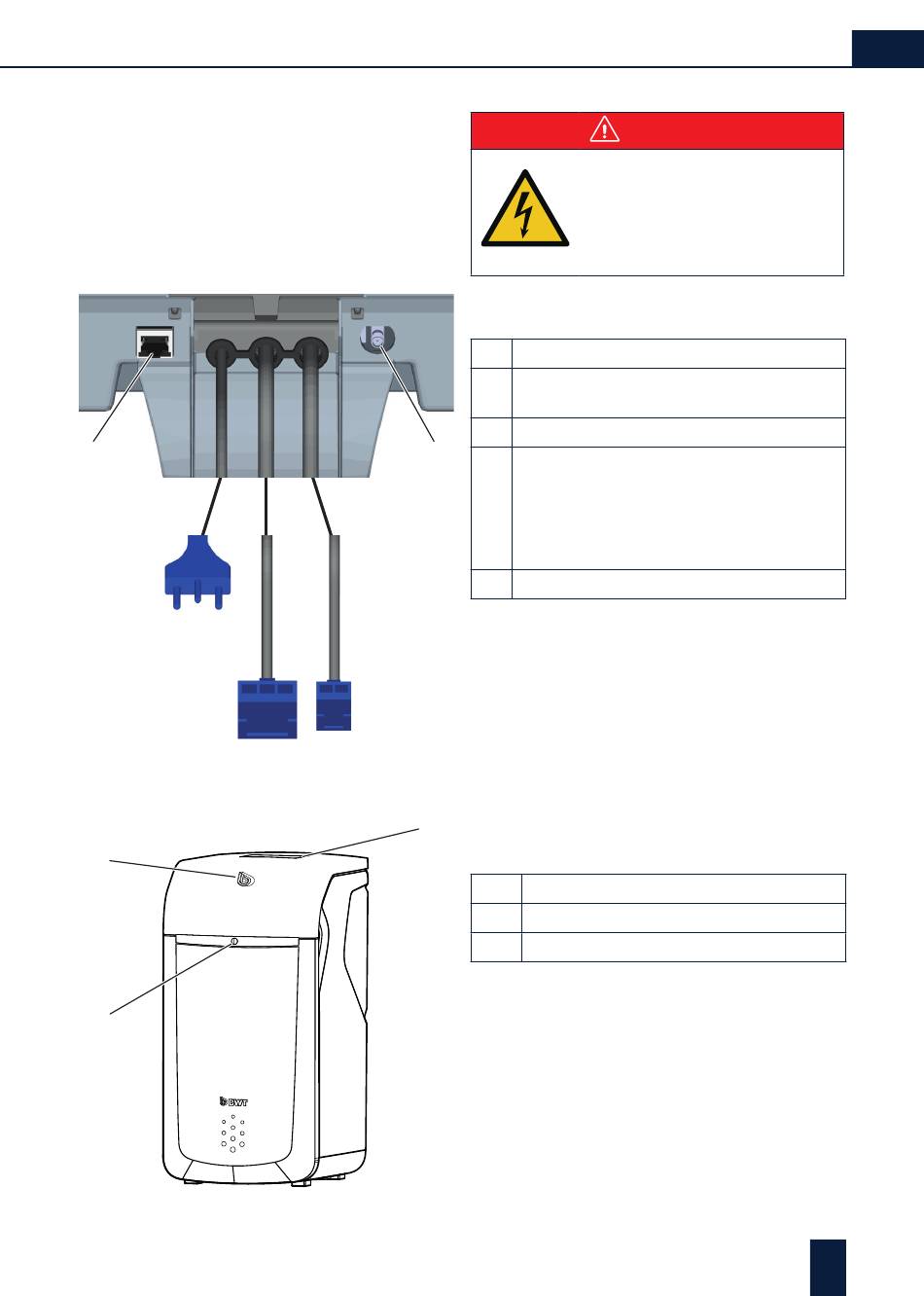

6.3 Elek trische Anschlüsse
An der Rückseite des Easy-Fill Technikdeckels
stehen folgende Anschlüsse zur Verfügung:
15 Anschluss LAN (RJ45)
16 Anschluss GSM-Antenne (optional, bei
niedriger Signalstärke)
17 Anschluss Dosierung (2-polig)
16
18 Anschluss Störmeldekontakt (3-polig),
potenzialfreier Wechselkontakt (max. 24 V
/ 0,5 A). Pinbelegung:
Kontakt 1-2 bei Betrieb geschlossen
Kontakt 3-2 bei Störung geschlossen
19 Netzkabel (länderspezifisch)
Schließen Sie das Produkt erst bei der Inbetrieb-
nahme an das Stromnetz an.
17
7 Allgemeine Bedienung
und Anzeige
Das Touch-Display schaltet sich im Ruhezustand
20
aus (Energiesparmodus).
20 Touch-Display
21 Näherungssensor
22 Gerätezustandsanzeige
7.1 Easy-Fill Technikdeckel öffnen
Der Easy-Fill Technikdeckel ist mit einem magneti-
schen Verschlusssystem ausgestattet.
►Greifen Sie links und rechts in die seitlichen
Vertiefungen des Easy-Fill Technikdeckels und
ziehen Sie diesen leicht nach oben.
GEFAHR!
Elektrische Spannung!
Lebensgefahr durch Stromschlag!
► Das Produkt nicht vor der Inbetriebnah-
me an das Stromnetz anschließen.
