Liquiline System CA80COD
Endress+Hauser
6.3
Sensoren und zusätzliche Module anschließen
6.3.1
Übersicht Klemmenraum im Controller-Gehäuse
Der Controller hat einen separaten Anschlussraum.
‣
6 x Ph2
Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schrauben-
dreher lösen und die Abdeckung nach vorn klappen.
1
23

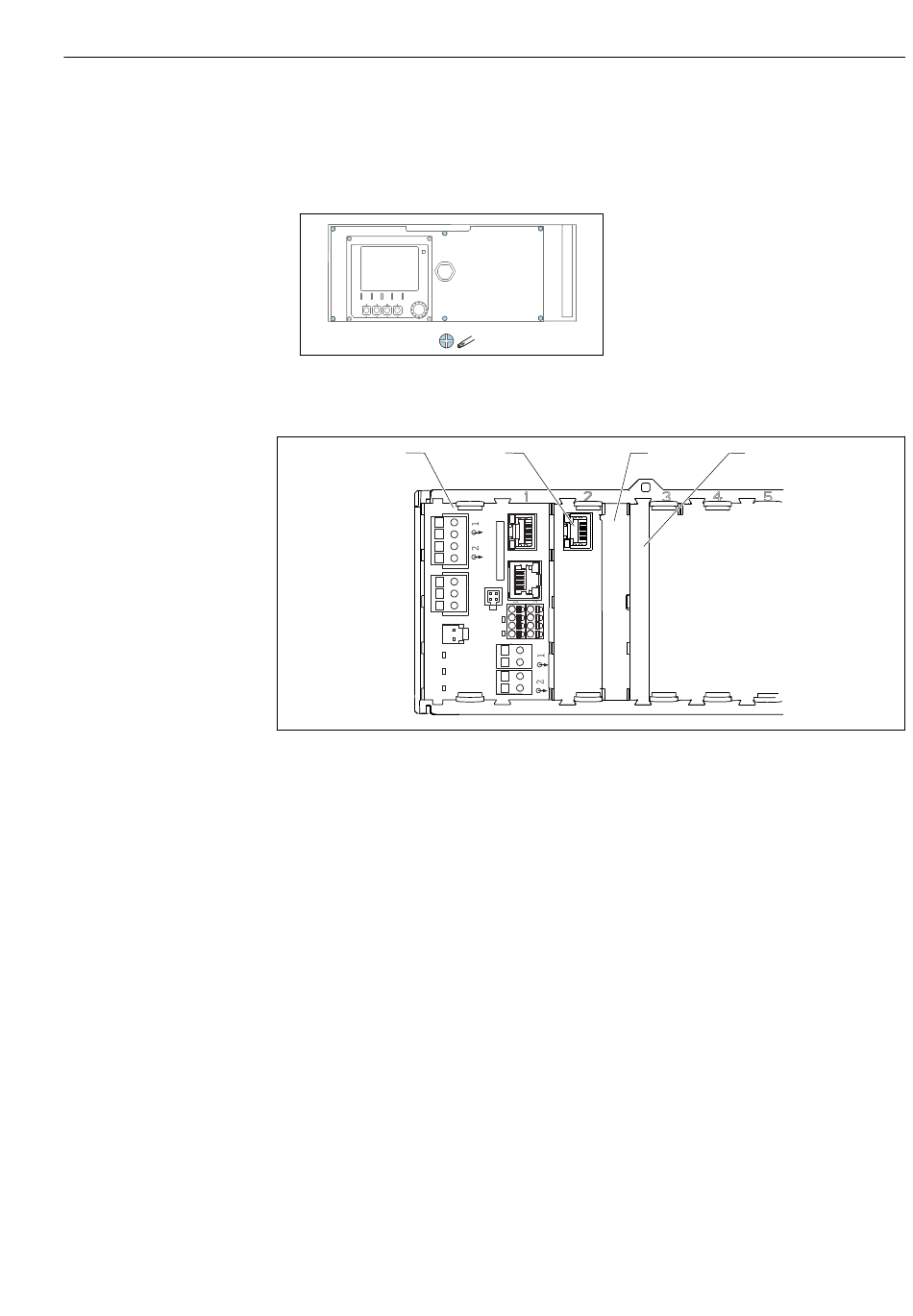

Klemmenraum im Controller-Gehäuse
1
Basismodul Base2-E
2
Analysator-Schnittstelle
3
Blinddeckel
4
Modulabdeckung
3
2
BASE2-E
Elektrischer Anschluss
4
A0044867
29
