Endress+Hauser Liquiline System CA80COD Betriebsanleitung Seite 23

Liquiline System CA80COD
Endress+Hauser
7.
Oberen Wandhalter mit mitgelieferter Schraube fixieren.
5.2.4 Y-Abscheider (optional) montieren
Der Y-Abscheider ist für die direkte Entnahme partikelhaltiger Proben aus Rohrleitungen
konzipiert. Das ermöglicht die Bestimmung von COD. Dabei ist es erforderlich, Partikel bis
zu einer definierten Größe mit zu erfassen.
Montagematerialien sind nicht im Lieferumfang enthalten.
‣
Montagematerialien bauseits bereitstellen.
Y-Abscheider auf ebenem Untergrund montieren

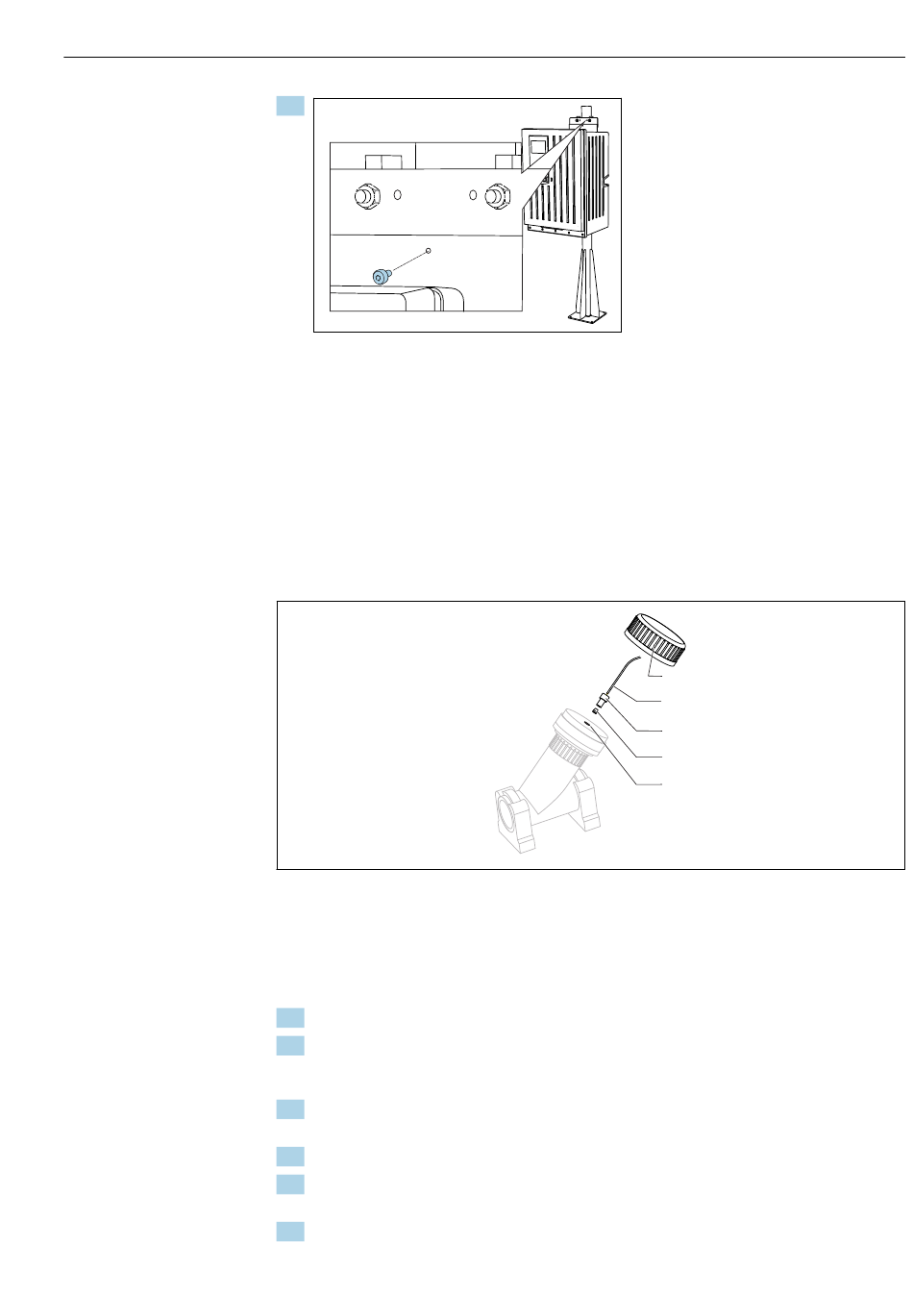

 21 Y-Abscheider
1 Überwurfmutter
2 Schlauch zum Analysator
3 Schraubverbindung
4 Ferrule
5 Gewindebohrung
1. Den Y-Abscheider an den Rohrklemmen auf einem ebenen Untergrund montieren.
2. Y-Abscheider ausrichten.
Klebemuffen verkleben
3. Die Klebeflächen (Rohrende außen, Muffe oder Winkelstück innen) mit einem Reini-
gungstuch reinigen.
4. Die gereinigten Flächen ca. 5 Minuten trocknen lassen.
5. Klebstoff gleichmäßig (geschlossene Klebeschicht) auf die Klebeflächen auftragen
(zuerst Muffe, dann Rohr).
6. Die Teile sofort zusammenfügen (bis auf Anschlag zusammendrehen).
1
2
3
4
5
Montage
A0030604
23
