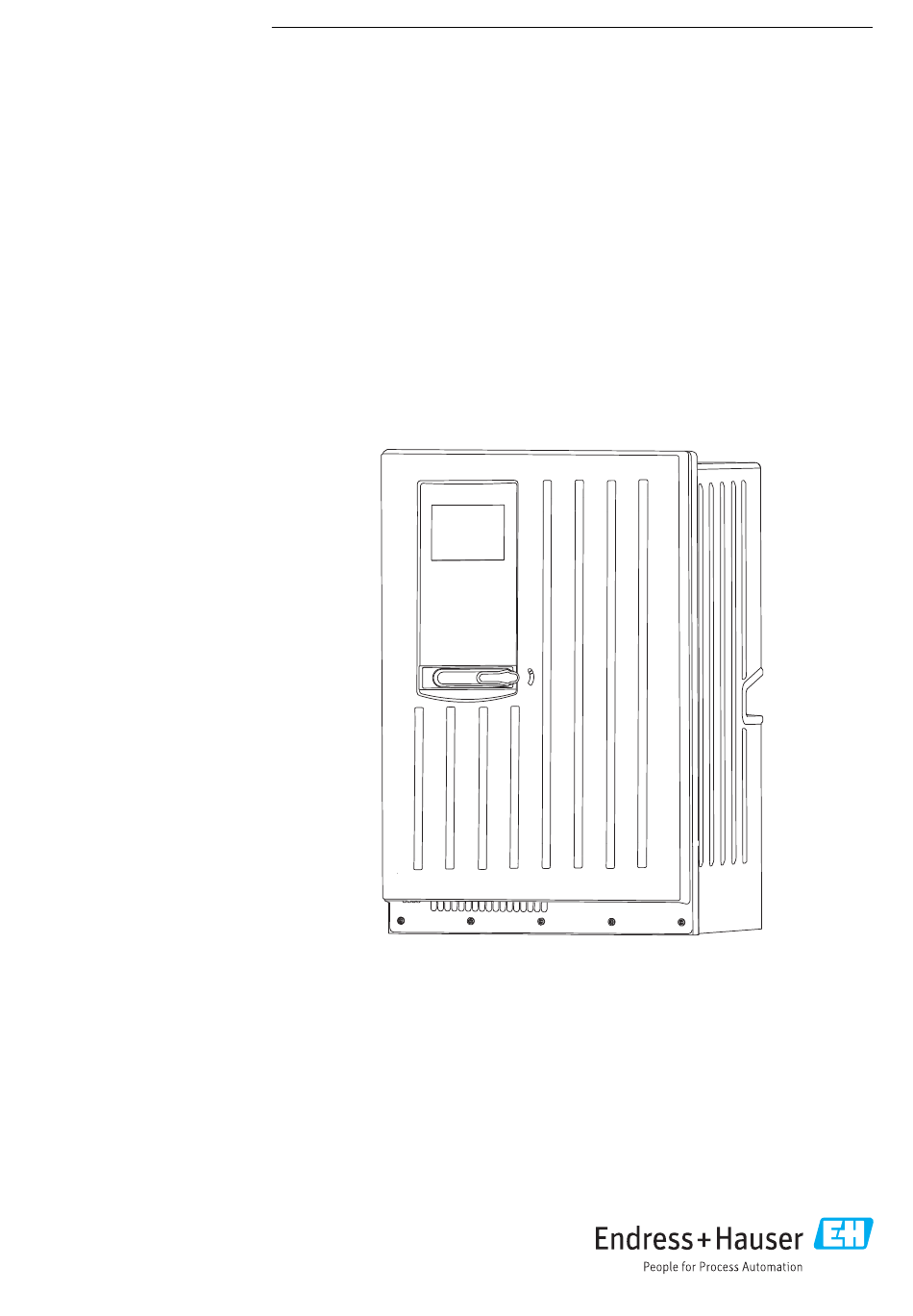

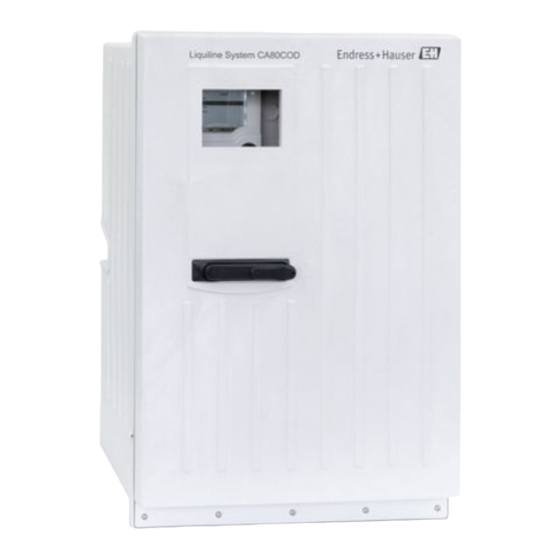

Betriebsanleitung
Liquiline System CA80COD
Colorimetrischer Analysator für Chemischen
Sauerstoffbedarf
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiline System CA80COD

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80COD

  • Seite 1 Products Solutions Services BA01354C/07/DE/05.20 71460707 2020-01-31 Gültig ab Version 01.07.00 Betriebsanleitung Liquiline System CA80COD Colorimetrischer Analysator für Chemischen Sauerstoffbedarf...

  • Seite 3: Inhaltsverzeichnis

    Liquiline System CA80COD Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 5 Bedienungsmöglichkeiten ..42 Warnhinweise ......5 Aufbau und Funktionsweise des Bedienme- Symbole .
  • Seite 4 Inhaltsverzeichnis Liquiline System CA80COD Reparatur ..... . . 142 13.1 Ersatzteile ......142 13.2 Rücksendung .

  • Seite 5: Hinweise Zum Dokument

    Liquiline System CA80COD Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen.

  • Seite 6: Dokumentation

    Warnung gewässergefährdend Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline System CA80COD, KA01238C • Betriebsanleitung Memosens, BA01245C • Softwarebeschreibung für Memosens-Eingänge • Kalibrierung von Memosens-Sensoren • Sensorbezogene Diagnose und Störungsbehebung •...

  • Seite 7: Grundlegende Sicherheitshin

    Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline System CA80COD ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung des chemischen Sauerstoffbedarfs (CSB) flüssiger Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •...

  • Seite 8: Produktsicherheit

    Grundlegende Sicherheitshinweise Liquiline System CA80COD Im Betrieb: 1. Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. 2. Tür außerhalb von Service- und Wartungsarbeiten geschlossen halten. VORSICHT Tätigkeiten bei laufendem Betrieb des Analysators Verletzungs- und Infektionsgefahr durch Medium! ‣...

  • Seite 9: Produktbeschreibung

    Flaschenkorb für Reagenzien, und Standard Schlauchpumpe für Verdünnungswasser Dosiereinheit Schlauchpumpe für Probe Verdünnungsmodul Spritze Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80COD in der bestellten Konfiguration • Reagenzien und Standardlösungen (separat zu bestellen) • Y-Abscheider mit Prozessanschluss (optional) Endress+Hauser...

  • Seite 10: Gerätearchitektur

    Produktbeschreibung Liquiline System CA80COD A0028797 A0028803  2 Messeinrichtung mit Liquiline System CA80COD  3 Messeinrichtung mit Liquiline System CA80COD und Saugkorb und Y-Abscheider Druckreaktor Druckreaktor Dosiereinheit Dosiereinheit Ventilblock Ventilblock Auslauf Auslauf Verdünnungsmodul (optional) Verdünnungsmodul (optional) Saugkorb Medium Medium Y-Abscheider (optional) Wasser für optionales Verdünnungsmodul...
  • Seite 11 Liquiline System CA80COD Produktbeschreibung 3.3.2 Klemmenplan Die eindeutige Klemmenbezeichnung ergibt sich aus: Slot-Nr. : Port-Nr. : Klemme Beispiel, NO-Kontakt eines Relais Gerät mit 4 Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais • Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge) •...

  • Seite 12: Warenannahme Und Produktidenti

    Warenannahme und Produktidentifizierung Liquiline System CA80COD Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen.

  • Seite 13: Bestellcode Interpretieren

    Liquiline System CA80COD Warenannahme und Produktidentifizierung Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren www.endress.com aufrufen. 2. Seitensuche (Lupensymbol) aufrufen. 3. Gültige Seriennummer eingeben. 4. Suchen.

  • Seite 14: Montage

    Montage Liquiline System CA80COD Montage VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport ‣ Den Analysator mit einem Hubwagen oder Gabelstapler transportieren. Für die Instal- lation sind 2 Personen notwendig. ‣ Das Gerät an den Griffmulden anheben. Montagebedingungen Es ist möglich, das Gerät auf folgende Arten zu montieren: •...
  • Seite 15 Liquiline System CA80COD Montage 654 (25.74) A0028821  10 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527  11 Y-Abscheider (optional), Abmessungen in mm (inch) Endress+Hauser...
  • Seite 16 Montage Liquiline System CA80COD 1800 (70.9) 8 (0.31) A0041592  12 Mast (Zubehör) für Ausführung "Outdoor", Abmessungen in mm (inch) 5.1.2 Montageort Bei der Aufstellung des Gerätes folgende Punkte beachten: ‣ Bei Wandmontage sicherstellen, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht.

  • Seite 17: Analysator An Eine Wand Montieren

    Liquiline System CA80COD Montage Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779  15 Abmessungen Halterung. Maßeinheit mm (in) Analysator an eine Wand montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣...

  • Seite 18: Ausführung Mit Standgehäuse Montieren

    Montage Liquiline System CA80COD A0036781  17 Einhängen in die Wandhalterung 1. Den Analysator in die Wandhalterung einhängen. 2. Die beiden oberen Teile der Wandhalterung mit der mitgelieferten Schraube fixieren. Ausführung mit Standgehäuse montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣...

  • Seite 19: Ausführung "Outdoor": An Mast Montieren

    Liquiline System CA80COD Montage A0036785  19 Befestigung Sockel 1. Den Sockel am Boden verschrauben. 2. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden benutzen. 3. Den Sockel mit den 6 mitgelieferten Schrauben am Analysator befestigen.

  • Seite 20: Benötigtes Werkzeug Für Die Mastmontage

    Montage Liquiline System CA80COD Mast aufrichten und mit 4 Befestigungsschrauben (bauseits zu stellen ) sicher am Fundament montieren. 5.4.2 Benötigtes Werkzeug für die Mastmontage Zur Montage des Analysators am Mast benötigen Sie diese bauseits zu stellenden Werk- zeuge: • Maulschlüssel, Schlüsselweite 17 (für Masthalterung) •...

  • Seite 21: Analysator Am Mast Montieren

    Liquiline System CA80COD Montage 5.4.3 Analysator am Mast montieren A0041425 A0041426  21 An Mast montierter Analysator (von vorn)  22 An Mast montierter Analysator (von hinten) Schelle der Masthalterung an Haltestangen und Mast durch Muttern fixieren. Gegenstücke aufziehen und Masthalterung durch Federringe und Muttern fixieren.
  • Seite 22 Montage Liquiline System CA80COD Wandhalter (aus Lieferumfang Analysator) an die Masthalterung montieren. Abstandshalter einschieben. Aufhängung der Wandhalterung (aus Lieferumfang Analysator) am Analysator anschrauben. Analysator einhängen. Endress+Hauser...

  • Seite 23: Y-Abscheider (Optional) Montieren

    Liquiline System CA80COD Montage Oberen Wandhalter mit mitgelieferter Schraube fixieren. Y-Abscheider (optional) montieren Der Y-Abscheider ist für die direkte Entnahme partikelhaltiger Proben aus Rohrleitungen konzipiert. Das ermöglicht die Bestimmung von COD. Dabei ist es erforderlich, Partikel bis zu einer definierten Größe mit zu erfassen.

  • Seite 24: Montagekontrolle

    Montage Liquiline System CA80COD 12. Die Überwurfmutter durch Drehen befestigen.  A0030604  23 Y-Abscheider Überwurfmutter Schlauch zum Analysator Schraubverbindung Ferrule Gewindebohrung Montagekontrolle Nach der Montage alle Anschlüsse auf festen Sitz prüfen. Endress+Hauser...

  • Seite 25: Elektrischer Anschluss

    Liquiline System CA80COD Elektrischer Anschluss Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen.
  • Seite 26 Elektrischer Anschluss Liquiline System CA80COD Anschluss analoger Ein- und Ausgänge, von Memosens-Sensoren oder digitalen Feld- bussen Den Flaschenkorb entnehmen: Griffmulde leicht nach oben anheben und nach vorn ziehen. Die 5 Schrauben der Trägerplatte mit einem Torx-Schraubendreher (T25) lösen. Die Trägerplatte nach vorn klappen.

  • Seite 27: Alle Ausführungen

    Liquiline System CA80COD Elektrischer Anschluss Die Kabel durch die Kabelverschraubungen am Boden des Geräts führen. Nur für Ausführung "Outdoor" Beheizten Abfallschlauch (im Bild links) und beheizten Probenschlauch (im Bild rechts) durch die gezeigten Kabelverschraubungen führen. Das bauseitige Versorgungskabel durch die gezeigte Kabelverschraubung führen.

  • Seite 28: Sensoren Und Zusätzliche Module Anschließen

    Elektrischer Anschluss Liquiline System CA80COD 2. Abdeckplatte des Elektronikraums abnehmen. 3. Kabel anschließen. N N S A0040782  24 Klemmenbelegung für Ausführung "Outdoor" Anschlussklemmen für Versorgung Anschlussklemmen für Schlauchheizung (2x) Sensoren und zusätzliche Module anschließen 6.3.1 Übersicht Klemmenraum im Controller-Gehäuse Der Controller hat einen separaten Anschlussraum.

  • Seite 29: Basismodul-E

    Liquiline System CA80COD Elektrischer Anschluss BASE-E A0028935  25 Klemmenraum im Controller-Gehäuse Basismodul-E Analysator-Schnittstelle Blinddeckel Modulabdeckung Basismodul-E – – – – – – Power L/+ N/– PE L/+ N/– * A0015871 A0015873  26 Basismodul-E  27 Anschlussplan Basismodul-E Stromversorgung für digitale Festkabelsensoren...

  • Seite 30: Sensoren Anschließen

    Elektrischer Anschluss Liquiline System CA80COD 6.3.2 Sensoren anschließen Möglichst nur konfektionierte Originalkabel verwenden. Com B Com A – A0024019  28 Beispiel Memosens-Datenkabel CYK10 Adernendhülsen des Sensorkabels am Basismodul-E anschließen 1. Um an den Elektronikraum zu gelangen, wie im Kapitel "Kabel verlegen" beschrieben vorgehen.

  • Seite 31: Digitale Ein- Und Ausgänge

    Liquiline System CA80COD Elektrischer Anschluss Digitale Ein- und Ausgänge Modul DIO – – – – – –  31 Anschlussplan  30 Modul Stromeingänge Modul 2AI – –  32 Modul  33 Anschlussplan Endress+Hauser...
  • Seite 32 Elektrischer Anschluss Liquiline System CA80COD Stromausgänge – – – – – –  35 Anschlussplan  36 Modul  37 Anschlussplan  34 Modul Relais Modul 2R Modul 4R  38 Modul  39 Anschlussplan  40 Modul  41...

  • Seite 33: Digitale Kommunikation Anschließen

    Liquiline System CA80COD Elektrischer Anschluss Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D HINWEIS Leistungsaufnahme zu hoch für das Alarmrelais von Liquiline! Irreparable Beschädigung des Basismoduls möglich ‣ Die Reinigungseinheit nur an Klemmen eines Zusatzmoduls (AOR, 2R oder 4R) anschließen, nicht an das Alarmrelais des Basismoduls.
  • Seite 34 Elektrischer Anschluss Liquiline System CA80COD Klemme PROFIBUS DP Modbus RS485 nicht verbunden DGND DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung RJ45 10/100 •...

  • Seite 35: Hardwareeinstellungen

    Liquiline System CA80COD Elektrischer Anschluss Modul ETH 128/SW Service  46 Anschlussplan  45 Modul LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung...

  • Seite 36: Busadresse Einstellen

    Elektrischer Anschluss Liquiline System CA80COD "OFF" "ON"  47 DIP-Schalter für die interne Terminierung ‣ Alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z. B. einer Pinzette, in die Stel- lung "ON" stellen.  Die interne Terminierung wird verwendet. DGND B/B' A/A' ...

  • Seite 37: Schutzart Sicherstellen

    Liquiline System CA80COD Elektrischer Anschluss on off on off on off A0026776 A0026777 A0026778  49 Gültige PROFIBUS-Adresse  50 Gültige Modbus-Adresse  51 Ungültige Adresse 255 Auslieferungszustand, Softwareadressierung ist aktiv, werkseingestellte Softwareadresse: PROFIBUS 126, Modbus 247 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungs-...

  • Seite 38: Systemintegration

    Systemintegration Liquiline System CA80COD Systemintegration Webserver 7.1.1 Anschluss ‣ Das Kommunikationskabel des Computers mit der RJ45-Schnittstelle des Moduls 485 oder des Moduls ETH verbinden. 485 / ETH Web Browser A0026779  52 Webserver-/Ethernetanschluss 7.1.2 Aufbau der Datenverbindung Damit Ihr Gerät eine gültige IP-Adresse hat, in den Ethernet-Einstellungen den Parameter DHCP ausschalten.

  • Seite 39: Bedienung

    Liquiline System CA80COD Systemintegration 12. Zum Download von Logbüchern folgende Adresse(n) eingeben:  192.168.1.212/logbooks_csv.fhtml (für Logbücher im CSV-Format) 192.168.1.212/logbooks_fdm.fhtml (für Logbücher im FDM-Format) Downloads im FDM-Format können mit der "Field Data Manager Software" von End- ress+Hauser gesichert übertragen, gespeichert und visualisiert werden.

  • Seite 40: Feldbusse

    Systemintegration Liquiline System CA80COD FieldCare Service FXA291 A0029231  54 Anschlussübersicht 7.2.2 Aufbau der Datenverbindung 1. FieldCare starten. 2. Die Verbindung zur Commubox aufbauen. Dafür den ComDTM "CDI Communication FXA291" wählen. 3. Danach den DTM "Liquiline CM44x" auswählen und die Konfiguration starten.
  • Seite 41 Liquiline System CA80COD Systemintegration ‣ Die Modbus-Datenleitung entsprechend der Beschreibung an den Klemmen des Feld- busmoduls anschließen (RS 485) oder an der Schnittstelle RJ45 (TCP). Detaillierte Informationen zu "Modbus-Kommunikation": Produktseiten im Internet (→ SD01189C). 7.3.3 EtherNet/IP Mit dem Feldbusmodul 485 oder dem Modul ETH und entsprechender Geräteausführung können Sie über EtherNet/IP kommunizieren.

  • Seite 42: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Liquiline System CA80COD Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  56 Display (Beispiel)  55 Display (Beispiel) Menüpfad und/oder Gerätebezeichnung Softkey (Drückfunktion) Statusanzeige Navigator (Dreh- und Drückfunktion) Belegung der Softkeys, ESC: Rücksprung, MODE: Schnellzugriff auf häufig benötigte Funktionen,...
  • Seite 43 Liquiline System CA80COD Bedienungsmöglichkeiten 8.2.2 Parametriermöglichkeiten Nur Anzeige • Sie können die Werte nur lesen, nicht verändern. • Typisch dafür sind: Analysatordaten, Sensordaten und Systeminformationen • Beispiel: Menü/Setup/Analysator/../Messparameter Auswahllisten • Sie erhalten eine Liste mit Optionen. In wenigen Fällen auch in Form von Mehrfachaus- wahl-Kästchen.

  • Seite 44: Beispiel: Menü/Setup/Eingänge/Ph/Mediumskompensation

    Bedienungsmöglichkeiten Liquiline System CA80COD Freitext • Sie vergeben eine individuelle Bezeichnung. • Einen Text eingeben. Dazu stehen Ihnen die im Editor aufgeführten Zeichen zur Verfü- gung (Großbuchstaben, Kleinbuchstaben, Ziffern, Sonderzeichen). • Mit Hilfe der Softkeys können Sie: • Ihre Eingabe ohne zu speichern abbrechen () •...

  • Seite 45: Inbetriebnahme

    Liquiline System CA80COD Inbetriebnahme Inbetriebnahme Vorbereitungen Vor dem Anschließen des Geräts an die Stromversorgung Bei niedrigen Temperaturen kommt es designbedingt bei der Inbetriebnahme des Geräts zu hohen Einschaltströmen. Der auf dem Typenschild angegebene Leistungswert bezieht sich auf die Leistungsaufnahme bei einer Inbetriebnahme bei 5 °C (41 °F) nach einer Minute Betriebszeit.

  • Seite 46: Probeneingangsschlauch Anschließen

    Inbetriebnahme Liquiline System CA80COD A0041478  58 Liquiline System CA80COD Probe Ablauf Verdünnungsmodul (optional) Nullstandard 0 Wasser für optionales Verdünnungsmodul Reagenz RN Reagenz RK Reagenz RB Standard 1 Entlüftung Dosiereinheit Druckreaktor 9.1.2 Probeneingangsschlauch anschließen 1. Bauseits eine stetige und ausreichende Probenmenge gewährleisten.

  • Seite 47: Messgerät Einschalten

    Liquiline System CA80COD Inbetriebnahme WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn Sie alle nachfolgenden Fragen mit ja beantworten können.
  • Seite 48 Inbetriebnahme Liquiline System CA80COD Wenn Sie Ihre wichtigsten Ein- und Ausgangsparameter bereits im Basic Setup Analysa- tor einstellen wollen: ‣ Stromausgänge, Relais, Grenzwertgeber, Reinigungen und Gerätediagnosen mit den folgenden Untermenüs konfigurieren. 9.5.2 Inbetriebnahme starten Erstinbetriebnahme starten ‣ Die Erstinbetriebnahme des Analysators starten unter Menü/Betrieb /Wartung/Inbe- triebnahme/Inbetriebnahme starten.

  • Seite 49: Betrieb

    Liquiline System CA80COD Betrieb Betrieb 10.1 Display 10.1.1 Softkeys im Messmodus In der untersten Zeile des Displays finden Sie in den Messbildern vier Softkeys: • Mit MENU und DIAG gelangen Sie direkt in das jeweilige Softwaremenü. • Mit HOLD können Sie einen sofortigen allgemeinen Hold für Sensoren aktivieren.

  • Seite 50: Allgemeine Einstellungen

    Betrieb Liquiline System CA80COD Icon Platzierung Beschreibung am Messwert ein simulierter Wert beeinflusst den Messwert am Messwert angezeigter Messwert ist simuliert (für Sensoren) Titelzeile Regler ist aktiv nur pH- oder Redoxmessung Wenn mehrere Diagnosemeldungen gleichzeitig anstehen, wird nur das Symbol für die jeweils höchstrangige angezeigt (zur Rangfolge nach NAMUR: →...

  • Seite 51: Datum Und Uhrzeit

    Liquiline System CA80COD Betrieb 10.2.2 Datum und Uhrzeit Menü/Setup/Allgemeine Einstellungen/Datum/Uhrzeit Funktion Optionen Info Datum stellen je nach Format Editiermodus: Tag (zweistellig): 01 ... 31 Monat (zweistellig): 01 ... 12 Jahr (vierstellig): 1970 ... 2106 Uhrzeit stellen je nach Format Editiermodus: hh (Stunde): 00 ...
  • Seite 52 Betrieb Liquiline System CA80COD Menü/Setup/Allgemeine Einstellungen/Hold Einstellungen Funktion Optionen Info ‣ Setupmenü Auswahl Bestimmen, ob beim Aufrufen des jeweiligen • Deaktiviert Menüs die Geräteausgänge in den definier- Diagnosemenü • Aktiviert ten Hold-Zustand wechseln sollen. Werkseinstellung Deaktiviert Kalibrierung aktiv Werkseinstellung Aktiviert...
  • Seite 53 Liquiline System CA80COD Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Analysator Ereignislogbuch Auswahl Aufzeichnung aller Diagnosemeldungen • Ringspeicher Ringspeicher • Füllspeicher Wenn der Speicher voll ist, wird der älteste Ein- Werkseinstellung trag automatisch mit dem aktuellen überschrie- Ringspeicher ben. Füllspeicher Wenn der Speicher zu 80 % voll ist, gibt das Gerät eine Diagnosemeldung aus.
  • Seite 54 Betrieb Liquiline System CA80COD Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenlogbücher Für angeschlossene Memosens-Sensoren (optio- nal) Sie können max. 8 Datenlogbücher anlegen. Logbuchname Freitext, 20 Zeichen ‣ Datenquelle Auswahl Eine Datenquelle für die Logbucheinträge • Sensoreingänge auswählen. • Regler Zur Auswahl stehen: •...
  • Seite 55 Liquiline System CA80COD Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenquelle nur lesen Dient an dieser Stelle nur der Information. Wenn Sie einen anderen Wert aufzeichnen wollen, die- Messwert ses Logbuch löschen und ein neues Datenlog- buch anlegen. Verbleibende Logzeit nur lesen Anzeige der verbleibenden Tage, Stunden und Minuten bis das Logbuch voll ist.

  • Seite 56: Erweitertes Setup

    Betrieb Liquiline System CA80COD Beispiel: Neues Datenlogbuch (Setup/Allgemeine Einstellungen/Logbücher/Daten- logbücher/Neu) 1. Einstellungen vornehmen: • Logbuchname Namen vergeben. Beispiel: "01". • Datenquelle Datenquelle wählen. Beispiel: Signal des Binäreingangs 1. • Messwert Aufzuzeichnenden Messwert wählen. Beispiel: pH-Wert. • Abtastzeit Zeitintervall zwischen 2 Logbucheinträgen festlegen.
  • Seite 57 Liquiline System CA80COD Betrieb Menü/Setup/(Allgemeine Einstellungen oder Eingänge<Sensorkanal>)/Erweitertes Setup/Diagnoseein- stellungen/Diagnoseverhalten Funktion Optionen Info Statussignal Auswahl Die Einteilung in Fehlerkategorien erfolgt ent- • Wartung (M) sprechend NAMUR NE 107. • außerhalb der Spezifika- ‣ Entscheiden, ob Sie eine Statussignalzuord- tion (S) nung für Ihre Anwendung ändern wollen.

  • Seite 58: Webserver

    Betrieb Liquiline System CA80COD Modbus Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Modbus Funktion Optionen Info Aktivierung Auswahl An dieser Stelle können Sie die Kommunikation • Aus ausschalten. Die Software ist dann nur über die • Ein Vor-Ort-Bedienung zugänglich. Werkseinstellung Terminierung nur lesen Wenn das Gerät das letzte im Bus ist, können Sie die Terminierung über die Hardware verwenden.
  • Seite 59 Liquiline System CA80COD Betrieb Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Webserver Funktion Optionen Info Benutzerverwaltung Liste der bereits angeleg- ansehen / ändern Sie können Benutzernamen oder -passwörter ten Benutzer ändern oder Benutzer löschen. Ein Benutzer ist werksseitig bereits angelegt: "admin" mit Kenn- wort "admin".

  • Seite 60: Einstellungen Übernehmen

    Betrieb Liquiline System CA80COD Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet Funktion Optionen Info Subnetzmaske xxx.xxx.xxx.xxx In Verbindung mit der IP-Adresse eines Gerätes legt die Netzmaske fest, welche IP-Adressen die- ses Gerät im eigenen Netz sucht und welche es über Router in anderen Netzen erreichen könnte.
  • Seite 61 Liquiline System CA80COD Betrieb Setup speichern Das Speichern eines Setups bringt Ihnen u. a. folgende Vorteile: • Vervielfältigung von Einstellungen für weitere Geräte • Einfacher und schneller Wechsel zwischen verschiedenen Setups, z. B. für unterschiedli- che Benutzergruppen oder bei wiederkehrenden Sensortypwechseln • Wiederherstellen eines bewährten Setups, z. B. wenn Sie viele Einstellungen verändert haben und den ursprünglichen Zustand nicht mehr nachvollziehen können...
  • Seite 62 Betrieb Liquiline System CA80COD 5. Mit OK bestätigen oder abbrechen und einen neuen Dateinamen vergeben.  Ihr Setup ist auf der SD-Karte im Ordner "Device" gespeichert. Das exportierte Setup können Sie nicht wieder ins Gerät laden. Für diesem Zweck müssen Sie die Funktion Setup speichern verwenden. Nur damit lässt sich ein Setup auf SD-Karte speichern und zu einem späteren Zeitpunkt oder auf andere Geräte...

  • Seite 63: Analysator

    Liquiline System CA80COD Betrieb 2. Ein neues Passwort eingeben.  Bestätigung des neuen Sperrpassworts 3. Das neue Passwort nochmal eingeben.  Das Sperrpasswort wurde erfolgreich geändert. Durch längeres Drücken des Navigators gelangen Sie zurück in den Messmodus. 10.3 Analysator Menü/Setup/Analysator...
  • Seite 64 Betrieb Liquiline System CA80COD Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Signal für Prozesszugang Auswahl Immer zugänglich: Aktionen, die Probe benöti- • Immer zugänglich gen (Messung, Kalibrierung, Reinigung) beein- • Binäreingang x:y flusst der Eingangssignalpegel an den Binäreingängen nicht. Werkseinstellung Binäreingang x:y: Wenn das Signal am gewähl- Immer zugänglich...
  • Seite 65 Liquiline System CA80COD Betrieb Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Reagenz RK Auswahl 100 ... 1000 ml Werkseinstellung 1000 ml Reagenz RN Auswahl 100 ... 5000 ml Werkseinstellung 2500 ml Warngrenzen Nullstandard S0 Auswahl 1 ... 20 % Werkseinstellung Standard S1 Auswahl 1 ...
  • Seite 66 Betrieb Liquiline System CA80COD Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Überwachung Auswahl • Aus • Ein Werkseinstellung ‣ Volumen Auswahl Hier das Volumen des verwendeten Behäl- 1 ... 25 l ters für Reaktionsabfälle eingeben. Der Ana- lysator überwacht den Füllstand des Werkseinstellung Behälters, um eine Überfüllung zu verhin-...
  • Seite 67 Liquiline System CA80COD Betrieb Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Diag. code 377 nur lesen Grenzwerte Pumpenschläuche Überwachung Auswahl • Aus • Ein Werkseinstellung Betriebsstunden nur lesen Prozess P nur lesen Diag. code 733 nur lesen Grenzwerte Ventilschläuche Überwachung Auswahl • Aus •...
  • Seite 68 Betrieb Liquiline System CA80COD Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Probeverwerfmodus Auswahl Legt fest, ob und wohin der Inhalt des Proben- • Zum Prozess schlauches nach der Probenahme verworfen • In den Ablauf wird. • Nicht verwerfen Zum Prozess: Die Probe wird zurück in den Pro- zess gedrückt.

  • Seite 69: Kalibrierung

    Liquiline System CA80COD Betrieb 10.3.3 Kalibrierung Menü/Setup/Analysator/Kalibrierung Funktion Optionen Info Startbedingung Auswahl Der Start der Kalibrierung kann entweder sofort • Sofort oder zu dem eingestellten Datum/Uhrzeit erfol- • Datum/Zeit gen. • Deaktiviert Werkseinstellung Sofort Bei Auswahl von Startbedingung Sofort Datum 01.01.1970 ...

  • Seite 70: Stromeingänge

    Betrieb Liquiline System CA80COD 10.4 Stromeingänge Der Eingang kann beispielsweise als Datenquelle für Grenzwertgeber und Logbücher genutzt werden. Außerdem können externe Werte als Sollwerte für Regler verfügbar gemacht werden. Menü/Setup/Eingänge/Stromeingang x:y Funktion Optionen Info ‣ Funktion Auswahl Den gleichen Strombereich wie in der Daten- •...

  • Seite 71: Binäre Ein- Und Ausgänge

    Liquiline System CA80COD Betrieb 10.5 Binäre Ein- und Ausgänge Hardware-Optionen, beispielsweise Modul "DIO" mit je 2 digitalen Ein- und Ausgängen oder Feldbusmodul "485" ermöglichen: • Über ein digitales Eingangssignal • Messbereichsumschaltung für Leitfähigkeit (Upgradecode notwendig, ) • Umschaltung zwischen verschiedenen Kalibrierdatensätzen bei optischen Sensoren •...
  • Seite 72 Betrieb Liquiline System CA80COD Nutzen Sie den Vorteil der quasi verschleißfreien Regelung mit Binärausgängen gegenüber einer Steuerung mit Relais. Mit Pulsfrequenzmodulation (PFM) lässt sich eine quasi-konti- nuierliche Dosierung mit einer Dosierpumpe mit höheren Eingangsfrequenzen erreichen. 1. Den Näherungsschalter INS der Armatur CCA250 an einen digitalen Eingang des Moduls DIO an (z. B.

  • Seite 73: Ca80 Als Reinigungs-Master Für Angeschlossene Sensoren (Optional)

    Liquiline System CA80COD Betrieb CA80 als Reinigungs-Master für angeschlossene Sensoren (optional) Dig.in CA80 CA80 CA80 A0029241  60 Beispiel für eine zentrale Reinigungskontrolle Externer Reinigungs-Trigger am binären Eingang Weitergabe des externen Holds über Binärausgang an andere Messgeräte ohne angeschlossenen Reinigungen Weitergabe des Reinigungstriggers über Binärausgang an andere Messstellen mit eigener Reinigung...
  • Seite 74 Betrieb Liquiline System CA80COD Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Binäreingang Auswahl Signaltyp Auswahl Statisches Signal Signalpegel Auswahl Legt den aktiven Signalpegel fest: • High • Low Eingangssignale zwischen 0 und 5 V DC High Eingangssignale zwischen 11 und 30 V DC x:y = Slot-Nr.
  • Seite 75 Liquiline System CA80COD Betrieb Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Binäreingang Auswahl Signaltyp Auswahl Statisches Signal Signalpegel Auswahl Legt den aktiven Signalpegel fest: • High • Low Eingangssignale zwischen 0 und 5 V DC High Eingangssignale zwischen 11 und 30 V DC x:y = Slot-Nr.

  • Seite 76: Konfiguration Binärer Eingänge

    Betrieb Liquiline System CA80COD 3. Unter Dauer SP%C einstellen, wie lange das Signal aktiv bleiben soll. Die Dauer kann länger als die Vorlaufzeit sein, maximal Vorlaufzeit und Dauer der Messung. 4. Die Binärausgänge wie folgt konfigurieren: Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Binärausgang...
  • Seite 77 Liquiline System CA80COD Betrieb Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Signaltyp = PFM Max. Frequenz 100,00 ... 1000,00 Hz Maximale Frequenz des PFM-Eingangssignals Ist der maximal möglichen, oberen Grenze des Werkseinstellung Messbereichs gleichzusetzen. 1000,00 Hz Wird ein zu kleiner Wert gewählt, werden höhere Frequenzen nicht erkannt und bei zu...

  • Seite 78: Konfiguration Binärer Ausgänge

    Betrieb Liquiline System CA80COD 10.5.3 Konfiguration binärer Ausgänge Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Binärausgang Auswahl Ein-/Ausschalten des Ausgangs • Aus • Ein Werkseinstellung ‣ Signaltyp Auswahl Den Signaltyp wählen. • Statisches Signal Statisches Signal • PFM Vergleichbar einem Relais: Ausgabe eines Diag-...
  • Seite 79 Liquiline System CA80COD Betrieb Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Signaltyp = PFM Max. Frequenz 1,00 ... 1000,00 Hz Maximale Frequenz des PFM-Ausgangssignals Ist der maximal möglichen, oberen Grenze des Werkseinstellung Messbereichs gleichzusetzen. 1000,00 Hz ‣ Messwert Format Auswahl Die Anzahl der Nachkommastellen bestim- •...

  • Seite 80: Signalausgänge

    Betrieb Liquiline System CA80COD 10.6 Signalausgänge 10.6.1 Stromausgänge Liquiline System CA80 hat standardmäßig 2 analoge Stromausgänge. Mit Erweiterungsmodulen können Sie zusätzliche Stromausgänge konfigurieren. Stromausgangsbereich einstellen ‣ Menü/Setup/Allgemeine Einstellungen: wählen Sie 0..20 mA oder 4..20 mA. Menü/Setup/Ausgänge/Stromausgang x:y Funktion Optionen Info...
  • Seite 81 Liquiline System CA80COD Betrieb Messwert in Abhängigkeit von Datenquelle Datenquelle Messwert CSBcr Auswahl Hauptmesswert pH Glas Auswahl • Rohwert mV pH ISFET • pH • Temperatur Redox Auswahl • Temperatur • Redox mV • Redox % Sauerst. (amp.) Auswahl • Temperatur Sauerst.

  • Seite 82: Alarmrelais Und Optionale Relais

    Betrieb Liquiline System CA80COD Datenquelle Messwert Auswahl • Temperatur • SAK • Transm. • Absorption • CSB • BSB Regler 1 Auswahl Stromeingang 1 ... 3 • Bipolar (nur für Stromausgänge) Regler 2 • Unipolar+ Temperatur 1 ... 3 • Unipolar- Mathematische Alle mathematischen Funktionen können ebenfalls als Datenquelle und der daraus...

  • Seite 83: Zustand Eines Grenzwertgebers Ausgeben

    Liquiline System CA80COD Betrieb Zustand eines Grenzwertgebers ausgeben Funktion = Grenzwertgeber Funktion Optionen Info Datenquelle Auswahl Den Grenzwertgeber wählen, über den der Grenzwertgeber 1 ... 8 Zustand des Relais ausgegeben werden soll. Werkseinstellung Die Parametrierung der Grenzwertgeber erfolgt Keine im Menü: Setup/Zusatzfunktionen/Grenzwertgeber.
  • Seite 84 Betrieb Liquiline System CA80COD 1. PWM (Pulsweitenmodulation): Innerhalb einer Periode T (T=t ) wird das Tastverhältnis variiert. Die Periodendauer bleibt dabei konstant. y = t / T 10 % 50 % 100 % 1 "High" 0 "Low"  61 Typische Anwendung: Magnetventil 2.
  • Seite 85 Liquiline System CA80COD Betrieb Funktion = Regler Funktion Optionen Info Maximalfrequenz 1 ... 180 min Maximale Anzahl der Pulse pro Minute Entsprechend dieser Einstellung berechnet der Betriebsmodus = PFM Werkseinstellung Controller die Impulsdauer. 60 min Verhalten bei Hold Auswahl • Wert einfrieren •...

  • Seite 86: Zustand Einer Reinigungsfunktion Ausgeben

    Betrieb Liquiline System CA80COD Zustand einer Reinigungsfunktion ausgeben Funktion = Reinigung(für Sensoren) Funktion Optionen Info Zuweisungen Auswahl An dieser Stelle können Sie festlegen wie eine • Keine Reinigungsfunktion für das Relais angezeigt • abhängig von Art der werden soll. Reinigung Je nach gewähltem Reinigungsprogramm...

  • Seite 87: Modbus Rs485 Und Modbus Tcp

    Liquiline System CA80COD Betrieb 2. Den Messwert wählen, der übertragen werden soll. 3. Das Verhalten im Hold-Status festlegen (für Sensoren). (Einstellmöglichkeiten von Datenquelle, Messwert und Verhalten bei Hold) →  81 Beachten, dass bei der Auswahl Verhalten bei Hold = Einfrieren tatsächlich der Messwert "eingefroren"...

  • Seite 88: Zusatzfunktionen

    Betrieb Liquiline System CA80COD 2. Den Messwert wählen, der ausgegeben werden soll. 3. Das Verhalten im Hold-Status festlegen (für Sensoren). (Einstellmöglichkeiten von Datenquelle, Messwert und Verhalten bei Hold) →  81 4. Bei Reglern: Zusätzlich noch den Stellgrößentyp bestimmen. Beachten, dass bei der Auswahl Verhalten bei Hold = Einfrieren tatsächlich der Messwert "eingefroren"...
  • Seite 89 Liquiline System CA80COD Betrieb Datenquelle Messwert Sauerst. (amp.) Auswahl • Temperatur Sauerst. (opt.) • Partialdruck • Konzentration Flüssigkeit • Sättigung • Rohwert nA (nur Sauerst. (amp.)) • Rohwert μs (nur Sauerst. (opt.)) Leitf.ind. Auswahl • Temperatur Leitf.cond. • Leitfähigkeit • Widerstand (nur Leitf.cond.)
  • Seite 90 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Reinigungsprogramm Auswahl Hier auswählen, welche Reinigungsinstanz gest- • Kein artet werden soll, wenn der Grenzwertgeber • Reinigung 1 ... 4 aktiv wird. Werkseinstellung Kein Funktion Auswahl Aktivieren/deaktivieren des Grenzwertgebers •...
  • Seite 91 Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Bereichsanfang Einstellungen abhängig Betriebsmodus = Bereichsüberwachung vom Messwert außerhalb oder Bereichsüberwachung inner- Bereichsende halb A0028524  64 Bereichsüberwachung außerhalb (A) und innerhalb (B) (ohne Hysterese und Einschaltverzögerung) Bereichsende Bereichsanfang...

  • Seite 92: Reglerstruktur In Laplace-Darstellung

    Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Delta Wert Einstellungen abhängig Betriebsmodus = Änderungsrate vom Messwert Bei dieser Art wird die Steigung des Messwerts (MV) überwacht. Delta Zeit 00:00:01 ... 23:59:00 Steigt oder fällt der Messwert in der angegebe-...

  • Seite 93: Parametrierung

    Liquiline System CA80COD Betrieb (Reihenfolge von oben nach unten). Der Integralzweig (Mitte) enthält zusätzlich einen sogenannten Anti-Windup-Mechanismus für die Begrenzung des Integrators. Der D-Zweig ist um ein Tiefpassfilter ergänzt, um harte D-Anteile in der Stellgröße zu dämpfen. Die Summe der 3 Zweige ergibt die interne Reglerstellgröße, die entsprechend den Einstellun- gen begrenzt wird (beim PID-2s auf -100% …...
  • Seite 94 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Name Freitext Dem Regler einen Namen geben, um ihn anschließend zu identifizieren. Quelle Reglerfreigabe Auswahl In Verbindung mit dem Modul DIO können Sie • Keine ein binäres Eingangssignal, z. B. von einem •...
  • Seite 95 Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Wirkrichtung Auswahl In welche Richtung soll der Regler den Messwert • Direkt beeinflussen? Reglertyp = PID 1-seitig • Invers • Messwert soll durch Dosierung steigen (z. B. Heizen) Werkseinstellung → Invers Invers •...
  • Seite 96 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Bei Regelungen "am fließenden Medium" (Inline) kann es vorkommen, dass der Durchfluss nicht konstant ist. Unter Umständen starke Schwankungen sind möglich. Im Fall einer eingeschwungenen Regelung, bei der der Durchfluss plötzlich halbiert wird, ist es wünschenswert, dass auch die vom Regler dosierte Menge unmittelbar...
  • Seite 97 Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Messwert Auswahl Den Messwert bestimmen, der Ihre Stör- abhängig von Datenquelle größe sein soll. Werkseinstellung Je nach Datenquelle können Sie verschiedene Kein Messwerte verwenden. Einstellbereich abhängig Proportionalbereich von der Auswahl des...
  • Seite 98 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info 0,1 ... 999,9 s Zeitkonstante für die Anti-Windup-Rückkopp- lung Werkseinstellung Je kleiner der Wert, desto stärker die Integrator- 20,0 s hemmung. Vorsicht bei Änderungen. Takt < Twu < 0,5(Tn + Tv) 0,1 ...

  • Seite 99: Reinigungsprogramme Für Sensoren

    Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info XHyst 0,0 ... 99,9 % Breite des Hysteresebereichs der neutralen Zone, relativer Anteil von x Werkseinstellung 0,0 % hyst e = w-x Dargestellt ist hier die Stellgröße (beim reinen P-Regler ) über der Regeldifferenz e (Sollwert minus Regel- größe).

  • Seite 100: Standardreinigung

    Betrieb Liquiline System CA80COD Reinigungstypen Zur Auswahl stehen folgende Reinigungstypen: • Standardreinigung • Chemoclean • Chemoclean Plus Zustand der Reinigung: Zeigt an, ob das Reinigungsprogramm aktiv ist oder nicht. Diese Anzeige dient nur der Information. Reinigungstyp auswählen 1. Menü/Setup/Zusatzfunktionen/Reinigung: Ein Reinigungsprogramm auswählen.
  • Seite 101 Liquiline System CA80COD Betrieb Chemoclean Plus Ein Beispiel ist die Verwendung der Injektoreinheit CYR10 zur Reinigung von pH-Glassen- soren. (Anschluss CYR10 →  33) Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4/Chemoclean Plus/ChemoCleanPlus Setup Funktion Optionen Info Reinigungsphasen Setup Tabelle zur Erstellung Sie definieren eine Anzahl von max. 30 Pro-...
  • Seite 102 Betrieb Liquiline System CA80COD Reinigungszyklus festlegen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info ‣ Reinigungszyklus Auswahl Wählen zwischen einer Reinigung, die im • Aus festgelegten Zeitabstand immer wieder gest- • Intervall artet wird und einem frei gestaltbaren • Wochenprogramm Wochenprogramm.

  • Seite 103: Mathematische Funktionen

    Liquiline System CA80COD Betrieb 10.7.4 Mathematische Funktionen Neben "echten" Prozesswerten, die von angeschlossenen physikalischen Sensoren oder Analogeingängen geliefert werden, können Sie maximal 8 "virtuelle" Prozesswerte mittels mathematischer Funktionen berechnen lassen. Die "virtuellen" Prozesswerte können Sie: • Über einen Stromausgang oder einen Feldbus ausgeben •...
  • Seite 104 Betrieb Liquiline System CA80COD Redundanz Mit dieser Funktion können Sie 2 oder 3 redundant messende Sensoren überwachen. Aus den 2 am engsten beieinander liegenden Messwerten wird das arithmetische Mittel berechnet und als Redundanz ausgegeben. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Redundanz...

  • Seite 105: Entgaste Leitfähigkeit

    Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = rH Berechnung Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung pH Quelle angeschlossener pH-Sen- Den Eingang für den pH- und den für den Redox- sensor einstellen. Die Abfrage des Messwertes ist obsolet, Sie müssen pH oder ORP mV wählen.

  • Seite 106: Differenzleitfähigkeit

    Betrieb Liquiline System CA80COD Differenzleitfähigkeit Die Subtraktion von 2 Leitfähigkeitswerten können Sie z. B. beim Ionenaustauscher nut- zen, um dessen Wirkungsgrad zu überwachen. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Differenzleitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein...
  • Seite 107 Liquiline System CA80COD Betrieb Berechneter pH-Wert Aus den Messwerten zweier Leitfähigkeitssensoren lässt sich unter bestimmten Bedingun- gen der pH-Wert berechnen. Anwendungsgebiete sind Kraftwerke, Dampferzeuger und Kesselspeisewasser. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = pH Berechnung über Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion...
  • Seite 108 Betrieb Liquiline System CA80COD Symbol Operation Typ der Operanden Typ des Ergebnisses Beispiel Sinus Numerisch Numerisch SIN(A) Cosinus Numerisch Numerisch COS(B) Exponentialfunktion e Numerisch Numerisch EXP(A) Natürlicher Logarithmus Numerisch Numerisch LN(B) Dekadischer Logarithmus Numerisch Numerisch LOG(A) Maximum zweier Werte Numerisch...

  • Seite 109: Beispiel: 2-Punkt-Chlorregler Mit Volumenstromüberwachung

    Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Formel Funktion Optionen Info Ergebniseinheit Freitext Optional eine Einheit für den berechneten Wert angeben. Ergebnisformat Auswahl Die Zahl der Nachkommastellen wählen. • # • #.# • #.## • #.### • #.#### Werkseinstellung #.##...
  • Seite 110 Betrieb Liquiline System CA80COD 5. Ventil oder Pumpe anschließen. Endress+Hauser...

  • Seite 111: Diagnose Und Störungsbehebung

    Liquiline System CA80COD Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Der Analysator überwacht seine Funktionen ständig selbst. Falls eine Diagnosemeldung auftritt, werden im Messmodus abwechselnd die Diagnose- meldung und der Messwert angezeigt. Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet.

  • Seite 112: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Liquiline System CA80COD Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Küvette verschmutzt Kalibrierung mit Standard durchführen Reinigung mit manueller Reinigung, anschließend erneute Kalibrierung mit Standard durchführen ‣ Falsches Reagenz Den eingestellten Messparameter und die eingesetzten Reagenzien überprüfen...

  • Seite 113: Diagnoseinformationen Anpassen

    Liquiline System CA80COD Diagnose und Störungsbehebung 11.5 Diagnoseinformationen anpassen 11.5.1 Einteilung der Diagnosemeldungen Im Menü DIAG/Diagnoseliste können Sie zu aktuell anstehenden Diagnosemeldungen weitere Informationen finden. Die Diagnosemeldungen sind nach Namur NE 107 charakterisiert durch: • Meldungsnummer • Fehlerkategorie (Buchstabe vor der Meldungsnummer) •...
  • Seite 114 Diagnose und Störungsbehebung Liquiline System CA80COD Menü/Setup/../Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten Funktion Optionen Info ‣ Liste der Diagnosemeldungen Die anzupassende Meldung auswählen. Erst dann können Sie die Einstellungen zu dieser Meldung vornehmen. Diagnose Nr. nur lesen Diagnosemeldung Auswahl Sie können hier eine Diagnosemeldung deakti- •...

  • Seite 115: Übersicht Zu Diagnoseinformationen

    Liquiline System CA80COD Diagnose und Störungsbehebung 11.6 Übersicht zu Diagnoseinformationen 11.6.1 Gerätebedingte, allgemeine Diagnosemeldungen Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Selbsttest aktiv Selbsttest abwarten Hold aktiv Ausgangswerte und Status des Kanals sind auf Hold Firmware Fehler Interner Gerätefehler Software-Update durchführen. Firmware inkomp.
  • Seite 116 Diagnose und Störungsbehebung Liquiline System CA80COD Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Pumpenschlauch Warn. M Betriebszeit Pumpenschlauch in Kürze erreicht Anzeige unter Menü/Diagnose/Info Laufzeiten/ Schlauchalter Austausch einplanen. Nach Austausch die Betriebszeit zurückset- zen unter Menü/Diagnose/Info Laufzei- ten. Kühlung/Heizung Temperaturbereich im Gehäuse überschritten...
  • Seite 117 Liquiline System CA80COD Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Sensor Check Messwerttelegramme bleiben aus Sensoranschluss prüfen. Sensor prüfen, ggf. austauschen. Abfallkanister Das Gesamtvolumen des Abfallkanisters ist bald erreicht. ‣ Abfallkanister leeren und den Zähler der Überfüllung im Menü Diagnose/Info Lauf- zeiten zurücksetzen.
  • Seite 118 Diagnose und Störungsbehebung Liquiline System CA80COD Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen SD-Karte (80%) SD-Karte zu 80% gefüllt SD-Karte durch leere ersetzen. SD-Karte leeren. Logbucheigenschaften auf Ringpuffer stel- len (Setup/Allgemeine Einstellungen/ Logbücher). SD-Karte (100%) SD-Karte zu 100% gefüllt. Schreiben nicht mehr möglich.
  • Seite 119 Liquiline System CA80COD Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Konfiguration Ungültige Konfiguration der Probenvorbereitung In Setup/Probenvorbereitung die Anzahl der benutzten Kanäle, deren Betriebsart und Installationsart prüfen. Die zulässigen Kombinationen von Proben- vorbereitung und Analysatoren prüfen, siehe Betriebsanleitung der Probenvorbe- reitung.
  • Seite 120 Diagnose und Störungsbehebung Liquiline System CA80COD Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Flüssigkeiten Warnung Verbrauchsflüssigkeiten Warnung Es kann noch gemessen werden. Mögliche Gründe • Füllstand einer oder mehrerer Flüssigkeiten ist niedrig • Haltbarkeit einer oder mehrerer Flüssigkeiten ist nahezu überschritten. ‣...
  • Seite 121 Liquiline System CA80COD Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen AT Kapazität erschöpft Die Kapazität des Austauscherharzes ist erschöpft. ‣ Harz regenerieren oder austauschen. Grenzwertgeber Grenzwertschalter angezogen Kein Zufluss Zufluss während des Ansaugens gestört • Saugleitung verstopft oder undicht •...

  • Seite 122: Anstehende Diagnosemeldungen

    Diagnose und Störungsbehebung Liquiline System CA80COD Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen PFM/PWM überschrit- Pulsfrequenzmodulation: Ausgangssignal über-/ unterschritten. Messwert außerhalb des spezifi- zierten Bereichs. PFM/PWM unterschrit- • Sensor an Luft • Luftpolster in Armatur • Falsche Sensoranströmung • Sensor verschmutzt Sensor reinigen Plausibilität prüfen.

  • Seite 123: Logbücher

    Liquiline System CA80COD Diagnose und Störungsbehebung 11.9 Logbücher 11.9.1 Verfügbare Logbücher Arten von Logbüchern • Physikalisch vorhandene Logbücher (alle außer Gesamtlogbuch) • Datenbanksicht auf alle Logbücher (=Gesamtlogbuch) Logbuch Sichtbar in Max. Ein- Abschalt- Logbuch Einträge Exportier- träge löschbar löschbar Gesamtlogbuch...
  • Seite 124 Diagnose und Störungsbehebung Liquiline System CA80COD DIAG/Logbücher Funktion Optionen Info Kalibrierereignisse Chronologische Auflistung der Kalibrierereig- nisse Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzelheiten angezeigt. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte • Gehe zu Datum Zeitposition in der Liste "anspringen", um langes...
  • Seite 125 Liquiline System CA80COD Diagnose und Störungsbehebung Die Anzeige können Sie zusätzlich an Ihre individuellen Anforderungen anpassen: • In der grafischen Anzeige auf den Navigatorknopf drücken: Sie erhalten zusätzliche Optionen wie Zoom und x/y-Verschiebung des Graphen. • Cursor definieren: Wenn Sie diese Option anwählen, können Sie mit dem Navigator den Graphen entlangfahren und erhalten zu jedem Punkt den entsprechenden Logbuchein- trag (Datumsstempel/Messwert) in Textform.
  • Seite 126 Diagnose und Störungsbehebung Liquiline System CA80COD DIAG/Logbücher Funktion Optionen Info Analysator Datenlogbücher Datenlogbücher für die Daten der nasschemi- schen Analysatoren Datenlogbuch SP1 Datenquelle nur lesen Anzeige des Messkanals Messparameter nur lesen Anzeige des Messparameters, der aufgezeichnet wird Einheit nur lesen...
  • Seite 127 Liquiline System CA80COD Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Plottingfenster Einstel- Sie können hier Anfangs- und Endzeitpunkt der lung grafisch darzustellenden Logbucheinträge festle- gen. Plotter Anfang Auswahl • Erster Eintrag: Legt als Anfangszeitpunkt den • Erster Eintrag ersten im Logbuch gespeicherten Eintrag fest.

  • Seite 128: 11.10 Systeminformationen

    Diagnose und Störungsbehebung Liquiline System CA80COD DIAG/Logbücher Funktion Optionen Info Alle Datenlogbücher Aktion, Speichern des jeweiligen Logbuches auf einer Datenlogbuch SP1 startet direkt nach der SD-Karte. Absorptionsdatenlog- Auswahl ‣ Das Logbuch im gewünschten Dateiformat buch speichern. Sie können die gespeicherte CSV- Rohwertelogbuch Datei anschließend am PC z. B.

  • Seite 129: 11.11 Sensorinformationen

    Liquiline System CA80COD Diagnose und Störungsbehebung DIAG/Systeminformationen Funktion Optionen Info Photometer Nur lesen • Firmware Version • Hardwareversion Modbus Nur lesen Modbus-spezifische Informationen • Aktivierung nur mit Option Modbus • Busadresse • Terminierung • Modbus TCP Port 502 PROFIBUS Nur lesen Modulstatus und weitere PROFI- •...

  • Seite 130: 11.12 Simulation

    Diagnose und Störungsbehebung Liquiline System CA80COD Informationen in folgenden Kategorien werden angezeigt: • Extremwerte Extrembedingungen, denen der Sensor bisher ausgesetzt war, z. B. min./max. Tempera- turen • Einsatzdauer Einsatzzeit des Sensors unter definierten Extrembedingungen • Kalibrierinformationen Kalibrierdaten der letzten Kalibrierung • Sensorspezifikationen Messbereichsgrenzen für Hauptmesswert und Temperatur...

  • Seite 131: 11.13 Gerätetest

    Liquiline System CA80COD Diagnose und Störungsbehebung DIAG/Simulation Funktion Optionen Info Messeingänge Simulation eines Messwertes (nur für Sensoren) Menü gibt es so oft, wie Messeingänge vorhan- Kanal : Parameter den sind. Simulation Auswahl Wenn Sie den Messwert simulieren, wird dies in •...

  • Seite 132: 11.14 Zurücksetzen

    Diagnose und Störungsbehebung Liquiline System CA80COD DIAG/Gerätetest Funktion Optionen Info Schließen Schließt das ausgewählte Ventil. Pumpe Starten für 1 Minute Hilfsenergie Nur lesen Detaillierte Auflistung der Hilfsenergie. • Digitalvers. 1: 1,2V  Die tatsächlichen Werte können variieren • Digitalvers. 2: 3,3V ohne dass eine Fehlfunktion vorliegt.

  • Seite 133: 11.16 Firmwarehistorie

    Liquiline System CA80COD Diagnose und Störungsbehebung DIAG/Info Laufzeiten Funktion Optionen Info Verdünnungswasser Anzeige der Verwendungsdauer in Tagen und Stunden  Wird nur bei Analysatoren mit Verdün- nungsmodul angezeigt. Ventilschlauch Verbleibende Betriebsstd. bis zur Warnung Ablauf D nur lesen Anzeige der Verwendungsdauer in Tagen und Stunden Betriebsstundenzähler Pumpenschlauch...
  • Seite 134 Diagnose und Störungsbehebung Liquiline System CA80COD SING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE. Endress+Hauser...

  • Seite 135: Wartung

    48 h) alle 3 Monate Quetsch-Schlauch für Abfall wechseln alle 6 Monate • Filtermatten reinigen • Spritze wechseln • Schlauch Schlauchpumpe wechseln alle 12 Monate • (bei Bedarf) Schläuche wechseln • Filtermatten wechseln • O-Ringe des Druckreaktors wechseln (Endress+Hauser-Service) Endress+Hauser...

  • Seite 136: Reinigung

    Wartung Liquiline System CA80COD Intervall Wartungsarbeit alle 24 Monate Reaktorglas (inkl. Heizwendel und PT1000) wechseln bei Bedarf • Gehäuse reinigen • Verdünnungsgefäß reinigen • System spülen • Steckverbinder der Schläuche wechseln • in Abhängigkeit von Messintervall und Verdünnungsfaktor: Sichtkontrolle des Füllstands des Abfallbehälters 12.2...

  • Seite 137: Reagenzien Wechseln

    Liquiline System CA80COD Wartung 3. Den Softkey MODE drücken und Manueller Modus wählen.  Am Display erscheint Aktueller Modus- Manuell. Warten bis alle Aktionen beendet sind. Laufende Aktionen können beendet wer- den unter Menü/Betrieb/Manuelle Bedienung. 4. Die Schläuche (RB, RK, RN, S1, S0) bis zum Anschlag aus den Reagenzienflaschen herausziehen, sodass sich die Schlauchenden außerhalb der Flüssigkeit befinden.

  • Seite 138: Nullpunktkalibrierung Durchführen

    Wartung Liquiline System CA80COD 7. Bestätigung Flaschen entfernt wählen. Flaschen ersetzen 1. Die entfernten Flaschen durch frisches Reagenz ersetzen.  Reagenzien müssen entsprechend der Anweisungen zum Mischen eines Reagenz angemischt werden. 2. Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen. 3. Alle Flaschen auswählen, die Sie ersetzt haben und mit OK bestätigen.

  • Seite 139: Filtermatten Wechseln

    Liquiline System CA80COD Wartung 5. Den Flaschenkorb zurück in das Gehäuse stellen. 6. Die Flaschen an die entsprechenden Deckel und Schläuche anschließen. 7. Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen. 8. Alle Flaschen auswählen und mit OK bestätigen. 9. Bestätigung Flaschen eingesetzt wählen.

  • Seite 140: Füllstand Des Abfallkanisters Prüfen

    Wartung Liquiline System CA80COD 8. Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen. 9. Alle Flaschen auswählen und mit OK bestätigen. 10. Bestätigung Flaschen eingesetzt wählen. 11. Nach dem Austausch ist eine Kalibrierung des Systems notwendig. Menü/Betrieb/ Manuelle Bedienung/Kalibrierfaktor bestimmen wählen. 12. Nach der Kalibrierung zurückgehen in MODE/Automatik Modus fortführen oder MODE/Automatik Modus neustarten.

  • Seite 141: Schläuche Erneut Entleeren

    Liquiline System CA80COD Wartung 2. Ebenfalls den Probenschlauch (P) und bei optionalem Verdünnungsmodul den Schlauch zum Wasser für das Verdünnugsmodul (W) aus der Flüssigkeitsprobe herausziehen, sodass sich das Schlauchende außerhalb der Flüssigkeit befindet. 3. Menü/Betrieb /Wartung/Außerbetriebnahme/Schläuche entleeren wählen, um die Flüssigkeit aus den Schläuchen zu entfernen.

  • Seite 142: Reparatur

    Reparatur Liquiline System CA80COD Reparatur 13.1 Ersatzteile Bei Fragen zu Ersatzteilen an Ihren Endress+Hauser Service wenden. A0028756 A0028757  71  72 A0030488  73 Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Kit CA8x: Gehäuselüfter komplett 71218486 Kit CA8x: Netzteil 100-240 V AC...
  • Seite 143 Liquiline System CA80COD Reparatur Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Kit CA8x: Tür mit Fenster 71218409 Anleitung Kits CA8x Gehäuseteile Kit CA80COD/TP: Sicherheitsabdeckung 71324175 Kit CA8x: Schließzylinder 71218425 Anleitung Kits CA8x Gehäuseteile ohne Abb. Kit CA8x: Wandhalterung 71218400 Anleitung Kits CA8x Gehäuseteile ohne Abb.

  • Seite 144: Rücksendung

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.

  • Seite 145: Zubehör

    Liquiline System CA80COD Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumenta- tion. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. 14.1 Montagezubehör Kit Mast CA80 Outdoor • Mast 60 x 60 x 1800 mm, Edelstahl 1.4571 •...

  • Seite 146: Upgradekits Caz880

    Zubehör Liquiline System CA80COD Für den hohen Messbereich zusätzlich • Schlauch für Verdünnungswasser (PTFE, schwarz) • Schlauch Verdünnungsventil (PharMed) • Pumpenkopf komplett, ohne Motor • Verschraubung mit Konus • Verdünnungsgefäß mit Stopfen Optional • O-Ring-Satz Dosiereinheit • Prozessinterne Schläuche (PTFE, weiß) •...
  • Seite 147 Liquiline System CA80COD Zubehör Orbipore CPS91D • pH-Elektrode m. Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Produktkonfigurator auf der Produktseite: www.endress.com/cps91d Technische Information TI00375C Orbipac CPF81D • pH-Kompaktsensor für Einbau- oder Eintauchbetrieb • Im Brauch- und Abwasser • Produktkonfigurator auf der Produktseite: www.endress.com/cpf81d...

  • Seite 148: Chlordioxid- Und Chlorsensoren

    Zubehör Liquiline System CA80COD 14.5.4 Konduktiv messende Leitfähigkeitssensoren Condumax CLS21D • Zwei-Elektroden-Sensor in Steckkopfausführung • Produktkonfigurator auf der Produktseite: www.endress.com/CLS21d Technische Information TI00085C 14.5.5 Sauerstoffsensoren Oxymax COS51D • Amperometrischer Sensor für gelösten Sauerstoff • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos51d...

  • Seite 149: Sak- Und Nitratsensoren

    Liquiline System CA80COD Zubehör 14.5.8 Trübungssensoren Turbimax CUS51D • Für nephelometrische Trübungs- und Feststoffmessungen im Abwasser • 4-Strahl-Wechsellichtmethode, basierend auf Streulicht • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cus51d Technische Information TI00461C Turbimax CUS52D • Hygienischer Memosens-Sensor für Trübungsmessung im Trinkwasser, Prozesswasser und in Utilities •...

  • Seite 150: Messkabel

    Zubehör Liquiline System CA80COD Nachrüstkits 71136999 Kit CSF48/CA80: Nachrüstung Service-Schnittstelle (CDI-Flanschstecker, Gegenmutter) 71218507 KitCA80: Interfacemodul CM44 71111053 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul AOR; 2 x Relais, 2 x Analogaus- gang 0/4 ... 20 mA 71125375 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul 2R; 2 x Relais 71125376 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul 4R;...

  • Seite 151: Software

    Liquiline System CA80COD Zubehör 14.8 Software Memobase Plus CYZ71D • PC-Software zur Unterstützung der Laborkalibrierung • Visualisierung und Dokumentation des Sensormanagements • Datenbank-Speicherung von Sensorkalibrierungen • Produktkonfigurator auf der Produktseite: www.endress.com/cyz71d Technische Information TI00502C Field Data Manager Software MS20 • PC-Software zur zentralen Datenverwaltung •...

  • Seite 152: Technische Daten

    Technische Daten Liquiline System CA80COD Technische Daten 15.1 Eingang Messgrößen [mg/l, ppm] Messbereich CA80COD-**C1: 10 ... 5000 mg/l O , automatische Messbereichsum- schaltung CA80COD-**C3: 10 ... 5000 mg/l O + Verdünnungsmodul (1:4) Eingangstypen • 1 Messkanal (Hauptparameter Analysator) • 1 ... 4 digitale Sensoreingänge für Sensoren mit Memosens-Protokoll (optional) •...

  • Seite 153: Ausgang

    Liquiline System CA80COD Technische Daten 15.2 Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 2 zusätzlichen Analogaus- gängen) • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 4 zusätzlichen Analogaus- gängen)

  • Seite 154: Relaisausgänge

    Technische Daten Liquiline System CA80COD Signal-Charakterisierung linear Elektrische Spezifikation Ausgangsspannung max. 24 V Prüfspannung 500 V Kabelspezifikation Kabeltyp Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) 15.4 Relaisausgänge Elektrische Spezifikation Relaistypen • 1 Wechselkontakt einpolig (Alarmrelais) • 2 oder 4 Wechselkontakte einpolig (optional mit Erweiterungsmodulen) Maximale Last •...

  • Seite 155: Minimale Last (Typisch)

    Liquiline System CA80COD Technische Daten Minimale Last (typisch) • min. 100 mA bei 5 V DC • min. 1 mA bei 24 V DC • min. 5 mA bei 24 V AC • min. 1 mA bei 230 V AC 15.5...

  • Seite 156: Energieversorgung

    Technische Daten Liquiline System CA80COD EtherNet/IP Protokoll EtherNet/IP ODVA-Zertifizierung Geräteprofil Generisches Gerät (product type: 0x2B) Hersteller-ID 0x049E Gerätetyperkennung 0x109F Polarität Auto-MIDI-X Verbindungen Explicit Message 6 Multicast 3 consumers Minimum RPI 100 ms (default) Maximum RPI 10000 ms Systemintegration EtherNet/IP Rockwell...

  • Seite 157: Leistungsmerkmale

    Liquiline System CA80COD Technische Daten Kabelspezifikation Kabelverschraubung Zulässiger Kabeldurchmesser M16x1,5 mm 4 ... 8 mm (0,16 ... 0,32") M12x1,5 mm (bei Bestellungausprägung M12-Buchse für Memosens-Senso- 2 ... 5 mm (0,08 ... 0,20") ren) M20x1,5 mm 6 ... 12 mm (0,24 ... 0,48") NPT³/₈"...

  • Seite 158: Kalibrierintervall

    Technische Daten Liquiline System CA80COD Wiederholbarkeit Sensor- → Dokumentation des angeschlossenen Sensors eingänge Messintervall kontinuierlich (ca. 55 min), einstellbar 30 min ... 24 h Aufschlusszeit 3 ... 120 min Probenbedarf 8 ml (0,27 fl.oz)/Messung Reagenzienbedarf 1 Set Reagenzien reicht bei einem Messintervall von 1 h für 50 Tage Standardbedarf •...

  • Seite 159: Prozess

    Liquiline System CA80COD Technische Daten Elektromagnetische Ver- Störaussendung und Störfestigkeit gem. EN 61326-1:2013, Klasse A für Industriebereiche träglichkeit Elektrische Sicherheit Nach EN/IEC 61010-1:2010, Schutzklasse I Niederspannung: Überspannungskategorie II Für Installationen bis 2000 m (6500 ft) über NN Verschmutzungsgrad Verschmutzungsgrad 2 15.9...
  • Seite 160 Technische Daten Liquiline System CA80COD Medienberührende Teile Spritze Kunststoff PP und Elastomer TPE Dosiereinheit • Ventilblock • Kunststoff ETFE • Dichtungen Ventile • Kunststoff FKM • Optisches Rohr • Borosilikatglas Schläuche • PTFE • Probenschlauch, Schlauch von Pumpe zum Verdünnungsgefäß: PharMed Reaktor •...

  • Seite 161: Stichwortverzeichnis

    Liquiline System CA80COD Stichwortverzeichnis Stichwortverzeichnis Feldbus ....... 112 Gerätebedingte ......115 Abmessungen .
  • Seite 162 Stichwortverzeichnis Liquiline System CA80COD Firmware-Update ......60 Redundanz ......104 Firmwarehistorie .
  • Seite 163 Liquiline System CA80COD Stichwortverzeichnis SD-Karte ....... . . 151 Verschmutzungsgrad ......159 Sensor Versorgungsspannung .
  • Seite 164 www.addresses.endress.com...

Diese Anleitung auch für:

Colorimetrischer analysator fur gesamtstickstoff

Inhaltsverzeichnis
