Endress+Hauser Liquiline System CA80COD Betriebsanleitung Seite 19

Liquiline System CA80COD
Endress+Hauser

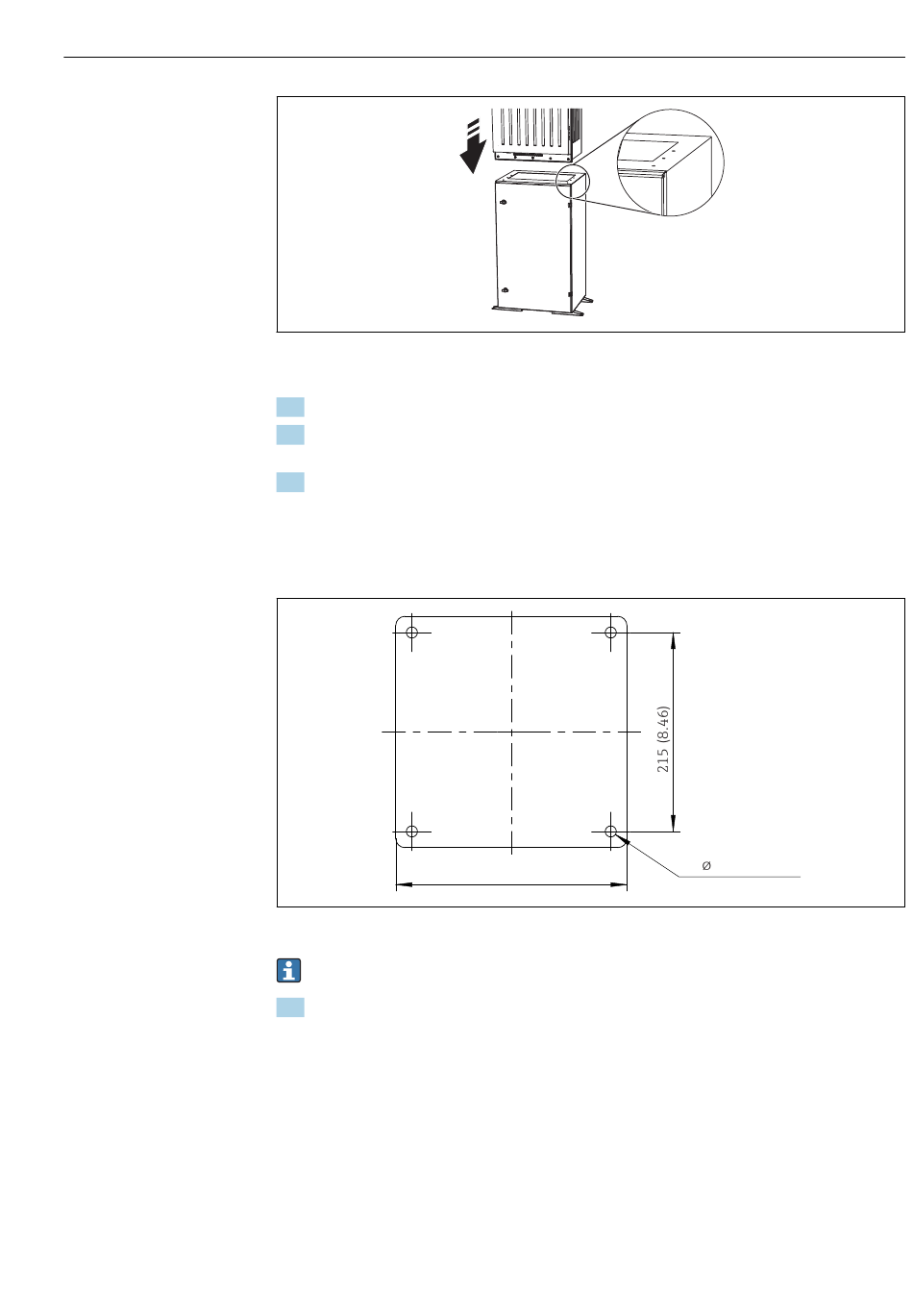

 17 Befestigung Sockel
1. Den Sockel am Boden verschrauben.
2. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden
benutzen.
3. Den Sockel mit den 6 mitgelieferten Schrauben am Analysator befestigen.
5.2.3 Ausführung "Outdoor": An Mast montieren
Mast aufstellen
 18 Fundamentplan, Abmessungen in mm (in)
Bei Installation im Freien ist ein fachgerechter Blitzschutz zu berücksichtigen.
1. Fundament bauseits vorbereiten.
250 (9.84)
Montage
A0036785
4 x 12 (0.47)
A0041437
19
