Endress+Hauser Liquiline System CA80COD Betriebsanleitung Seite 48

Inbetriebnahme
48
DM
P

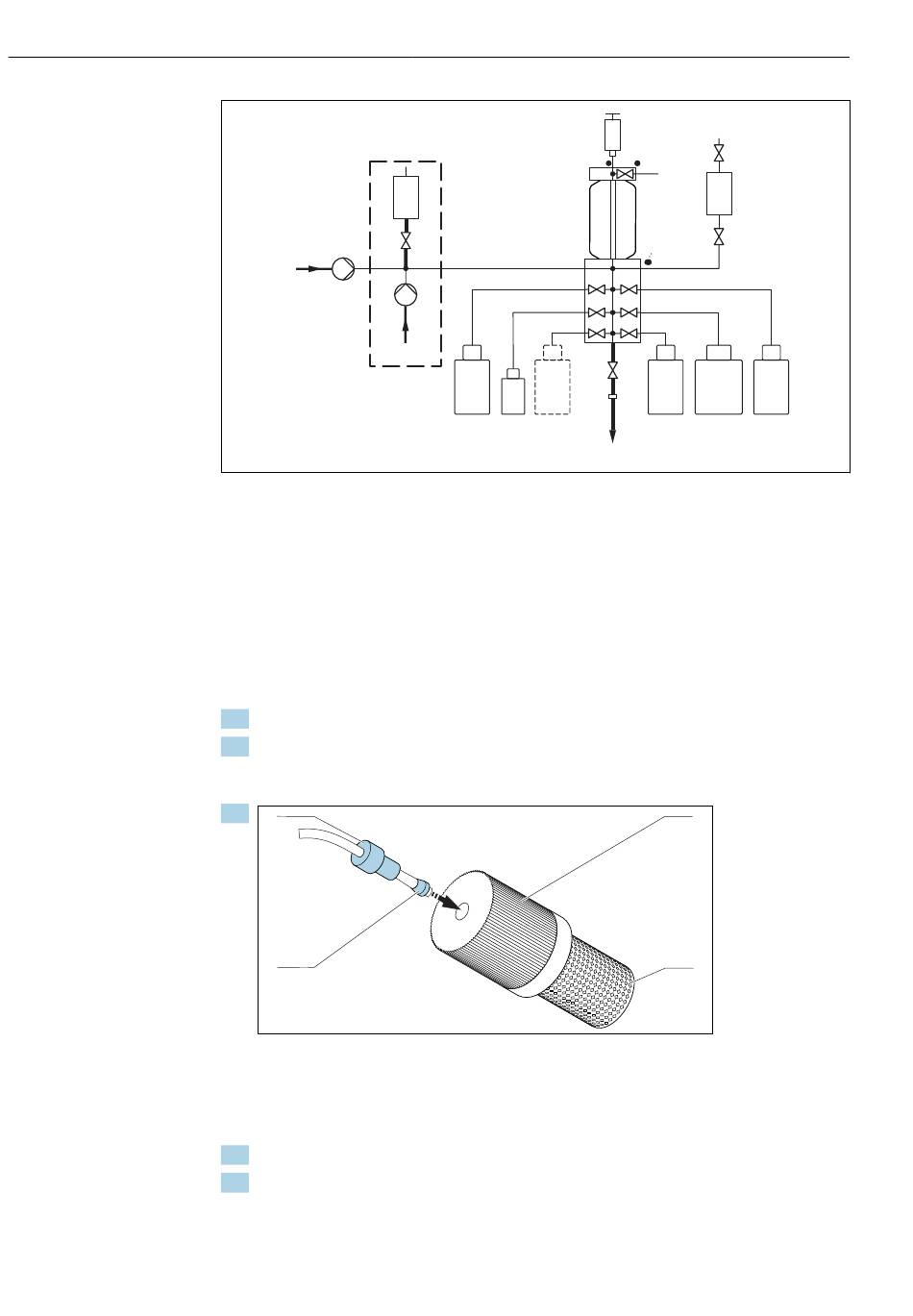

 55 Liquiline System CA80COD
P Probe
DM Verdünnungsmodul (optional)
W Wasser für optionales Verdünnungsmodul
RK Reagenz RK
S1 Standard 1
DU Dosiereinheit
1 Spritze
9.1.3 Probeneingangsschlauch anschließen
1. Bauseits eine stetige und ausreichende Probenmenge gewährleisten.
2. Den mitgelieferten Ansaugschlauch an die Schlauchpumpe anschließen ("Probe", →
Verschlauchungsplan) und diesen durch die Schlauchverschraubung des Analysators
nach außen führen.
3.
1
4
 56 Mitgelieferten Saugkorb an Probenschlauch montieren
Verschraubung (1) und Konus (4) in der gezeigten Richtung auf den Schlauch schie-
ben und zusammen mit dem Schlauch in den Adapter (2) des Saugkorbs (3) ein-
schrauben.
4. Den Saugkorb in die Probenahmevorrichtung einsetzen.
5. Darauf achten, dass nur wässrige und homogenisierte Probe zugeführt wird, da
ansonsten die Gefahr einer Verblockung besteht.
W
RK REF
S1
Liquiline System CA80COD
E
1
DU
R
S0 RN RB
D
D Ablauf
S0 Nullstandard 0
RN Reagenz RN
RB Reagenz RB
E Entlüftung
R Druckreaktor
REF C
2
3
Endress+Hauser
A0041478
