Liquiline System CA80TP
Endress+Hauser

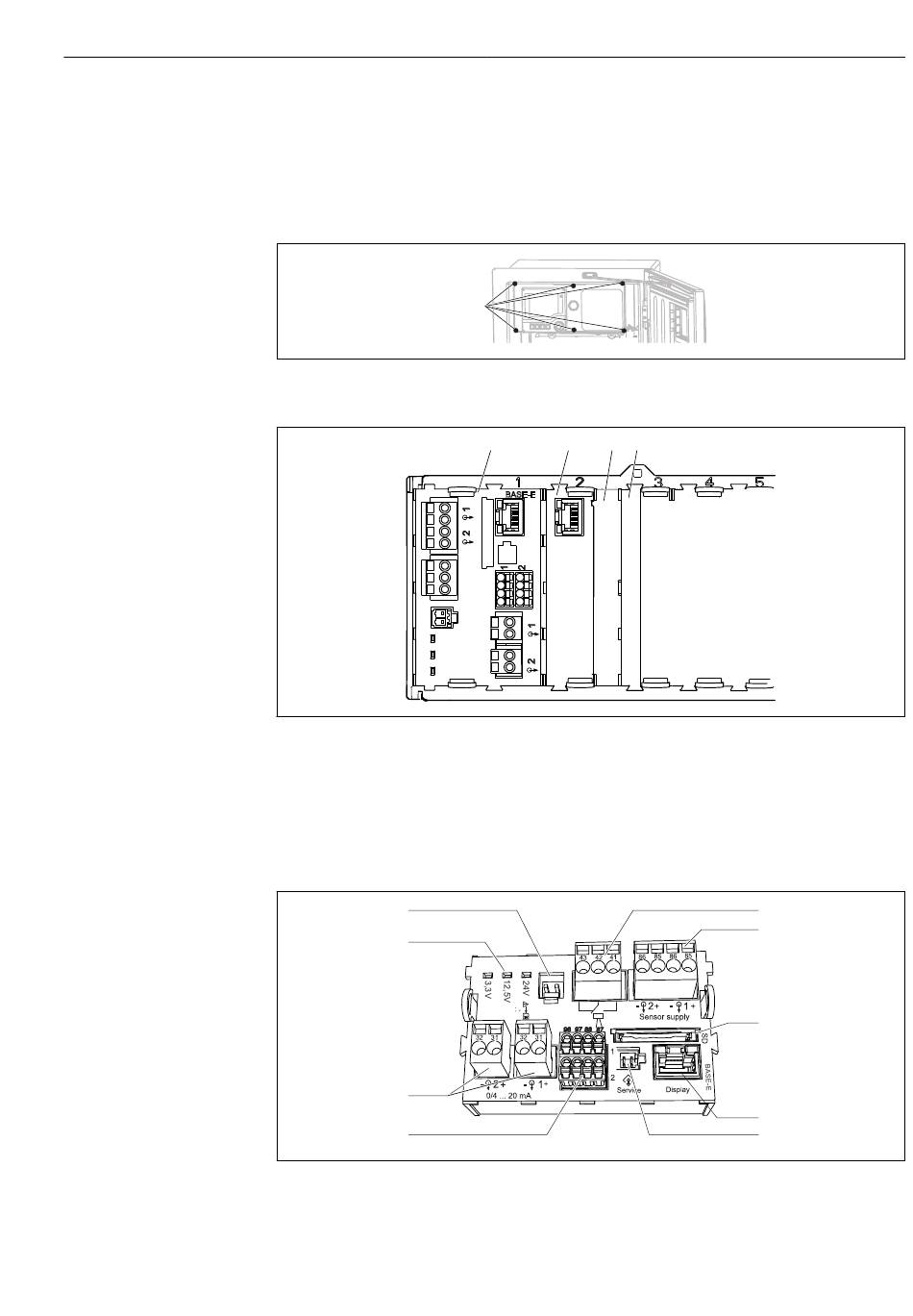

6.2 Sensoren und zusätzliche Module anschließen
6.2.1 Übersicht Klemmenraum im Controller-Gehäuse
Das Controller-Gehäuse verfügt über einen separaten Anschlussraum. Nach Lösen der
sechs Schrauben der Elektronikraum-Abdeckung (1) kann dieser geöffnet werden:
1 Schrauben der Elektronikraum-Abdeckung
 18 Klemmenraum im Controller-Gehäuse
1 Basismodul-E
2 Analysator-Schnittstelle
3 Blinddeckel
4 Modulabdeckung
Basismodul-E
2
1
9
8
 19 Basismodul-E
1
1 2 3 4
BASE-E
24 VDC
- +
Power
-
Elektrischer Anschluss
3
4
-
5
6
7
A0030429
A0028935
A0016535
