Elektrischer Anschluss
28
2.
6 x Ph2
Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schrauben-
dreher lösen und die Abdeckung nach vorn klappen.
3. Kabel anschließen.

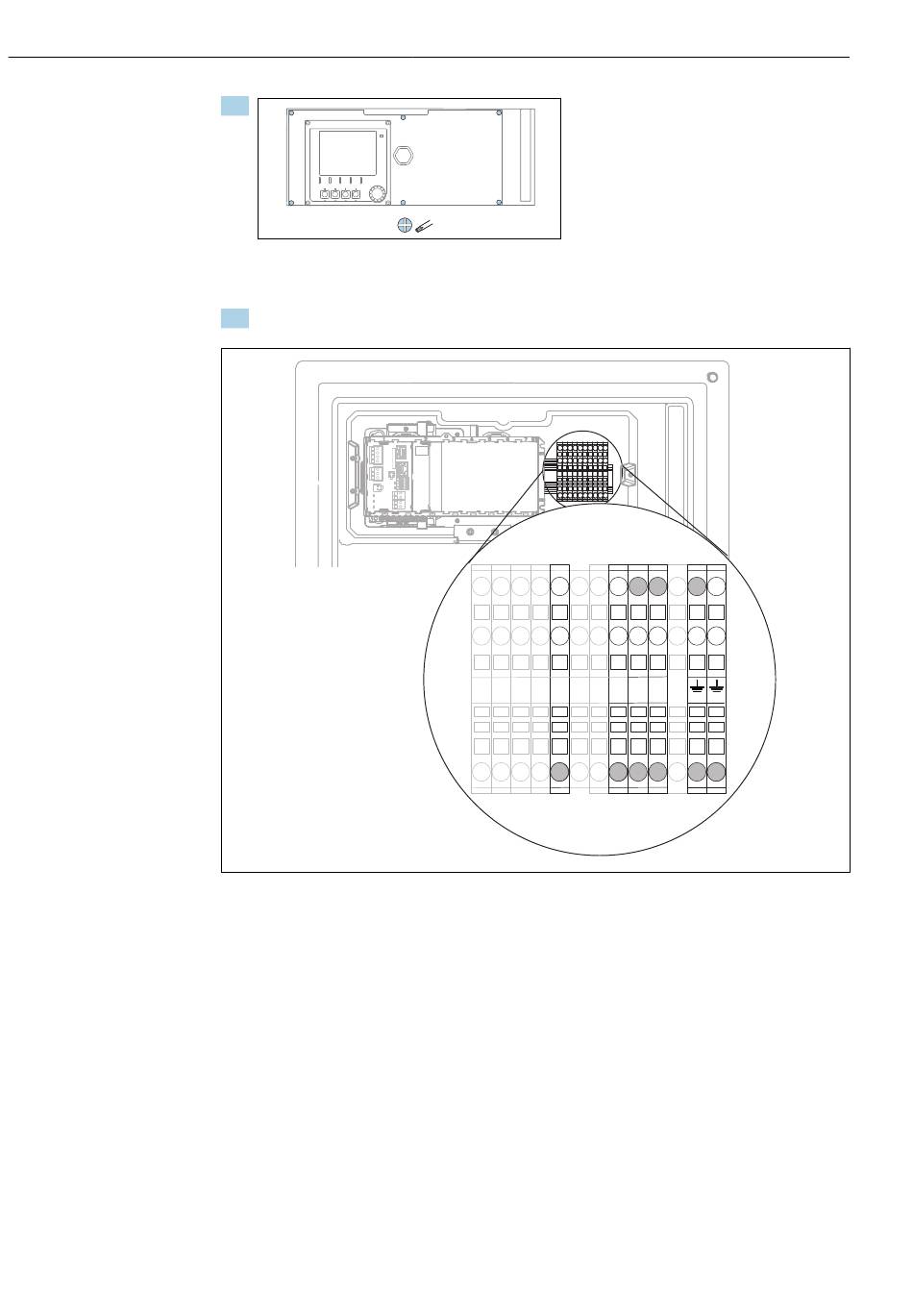

 22 Klemmenbelegung für Ausführung "Outdoor"
1 Anschlussklemmen für Versorgung
2 Anschlussklemmen für Schlauchheizung (2x)
Liquiline System CA80COD
