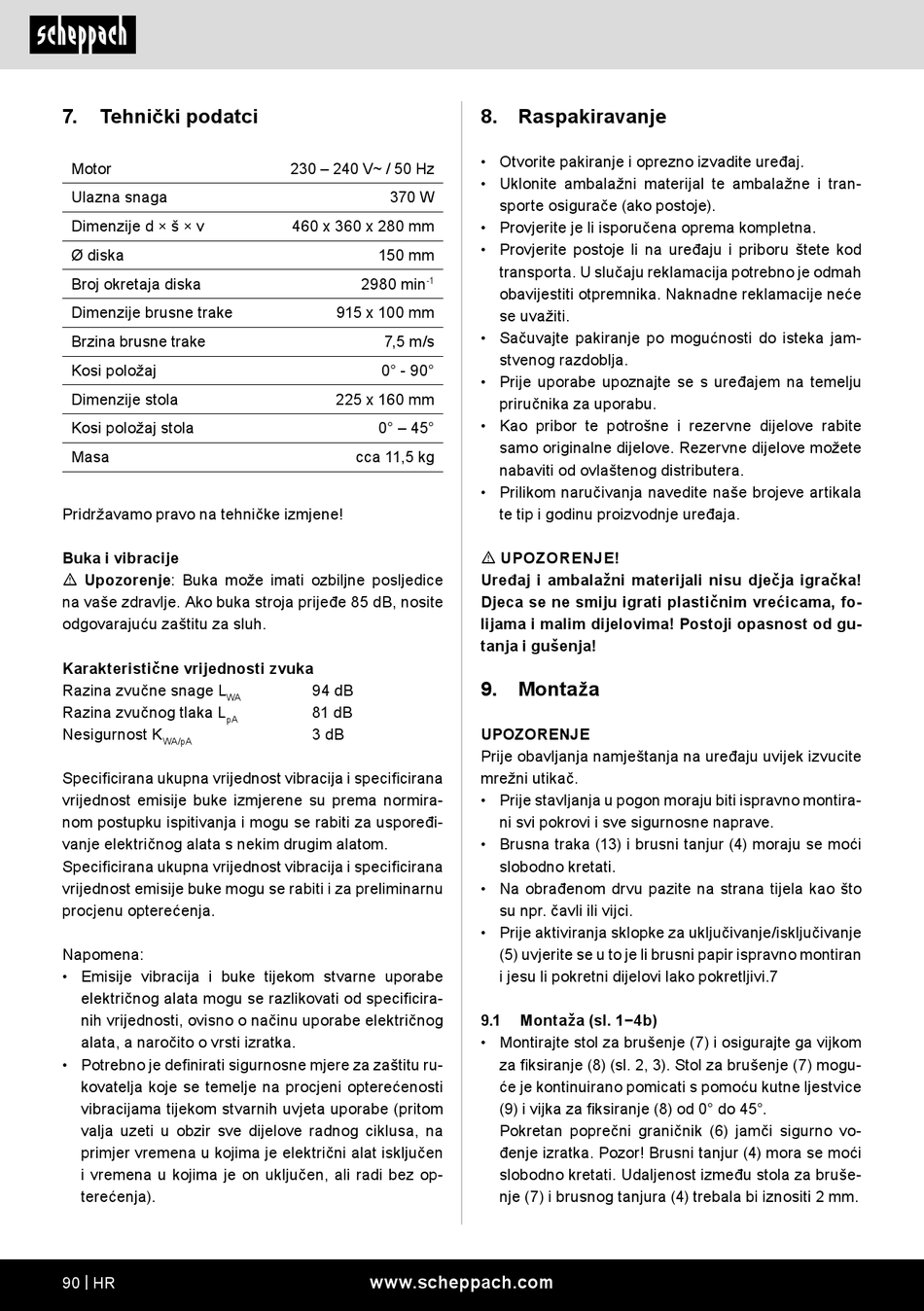

7. Tehnički podatci
Motor
Ulazna snaga
Dimenzije d × š × v
Ø diska
Broj okretaja diska
Dimenzije brusne trake
Brzina brusne trake
Kosi položaj
Dimenzije stola
Kosi položaj stola
Masa
Pridržavamo pravo na tehničke izmjene!
Buka i vibracije
m Upozorenje: Buka može imati ozbiljne posljedice
na vaše zdravlje. Ako buka stroja prijeđe 85 dB, nosite
odgovarajuću zaštitu za sluh.
Karakteristične vrijednosti zvuka
Razina zvučne snage L
WA
Razina zvučnog tlaka L
pA
Nesigurnost K
WA/pA
Specificirana ukupna vrijednost vibracija i specificirana
vrijednost emisije buke izmjerene su prema normira-
nom postupku ispitivanja i mogu se rabiti za uspoređi-
vanje električnog alata s nekim drugim alatom.
Specificirana ukupna vrijednost vibracija i specificirana
vrijednost emisije buke mogu se rabiti i za preliminarnu
procjenu opterećenja.
Napomena:
• Emisije vibracija i buke tijekom stvarne uporabe
električnog alata mogu se razlikovati od specificira-
nih vrijednosti, ovisno o načinu uporabe električnog
alata, a naročito o vrsti izratka.
• Potrebno je definirati sigurnosne mjere za zaštitu ru-
kovatelja koje se temelje na procjeni opterećenosti
vibracijama tijekom stvarnih uvjeta uporabe (pritom
valja uzeti u obzir sve dijelove radnog ciklusa, na
primjer vremena u kojima je električni alat isključen
i vremena u kojima je on uključen, ali radi bez op-
terećenja).
90 | HR
230 – 240 V~ / 50 Hz
370 W
460 x 360 x 280 mm
150 mm
2980 min
-1
915 x 100 mm
7,5 m/s
0° - 90°
225 x 160 mm
0° – 45°
cca 11,5 kg
94 dB
81 dB
3 dB
www.scheppach.com
8. Raspakiravanje
• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sporte osigurače (ako postoje).
• Provjerite je li isporučena oprema kompletna.
• Provjerite postoje li na uređaju i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s uređajem na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje uređaja.
m UPOZORENJE!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
9. Montaža
UPOZORENJE
Prije obavljanja namještanja na uređaju uvijek izvucite
mrežni utikač.
• Prije stavljanja u pogon moraju biti ispravno montira-
ni svi pokrovi i sve sigurnosne naprave.
• Brusna traka (13) i brusni tanjur (4) moraju se moći
slobodno kretati.
• Na obrađenom drvu pazite na strana tijela kao što
su npr. čavli ili vijci.
• Prije aktiviranja sklopke za uključivanje/isključivanje
(5) uvjerite se u to je li brusni papir ispravno montiran
i jesu li pokretni dijelovi lako pokretljivi.7
9.1 Montaža (sl. 1−4b)
• Montirajte stol za brušenje (7) i osigurajte ga vijkom
za fiksiranje (8) (sl. 2, 3). Stol za brušenje (7) mogu-
će je kontinuirano pomicati s pomoću kutne ljestvice
(9) i vijka za fiksiranje (8) od 0° do 45°.
Pokretan poprečni graničnik (6) jamči sigurno vo-
đenje izratka. Pozor! Brusni tanjur (4) mora se moći
slobodno kretati. Udaljenost između stola za bruše-
nje (7) i brusnog tanjura (4) trebala bi iznositi 2 mm.
