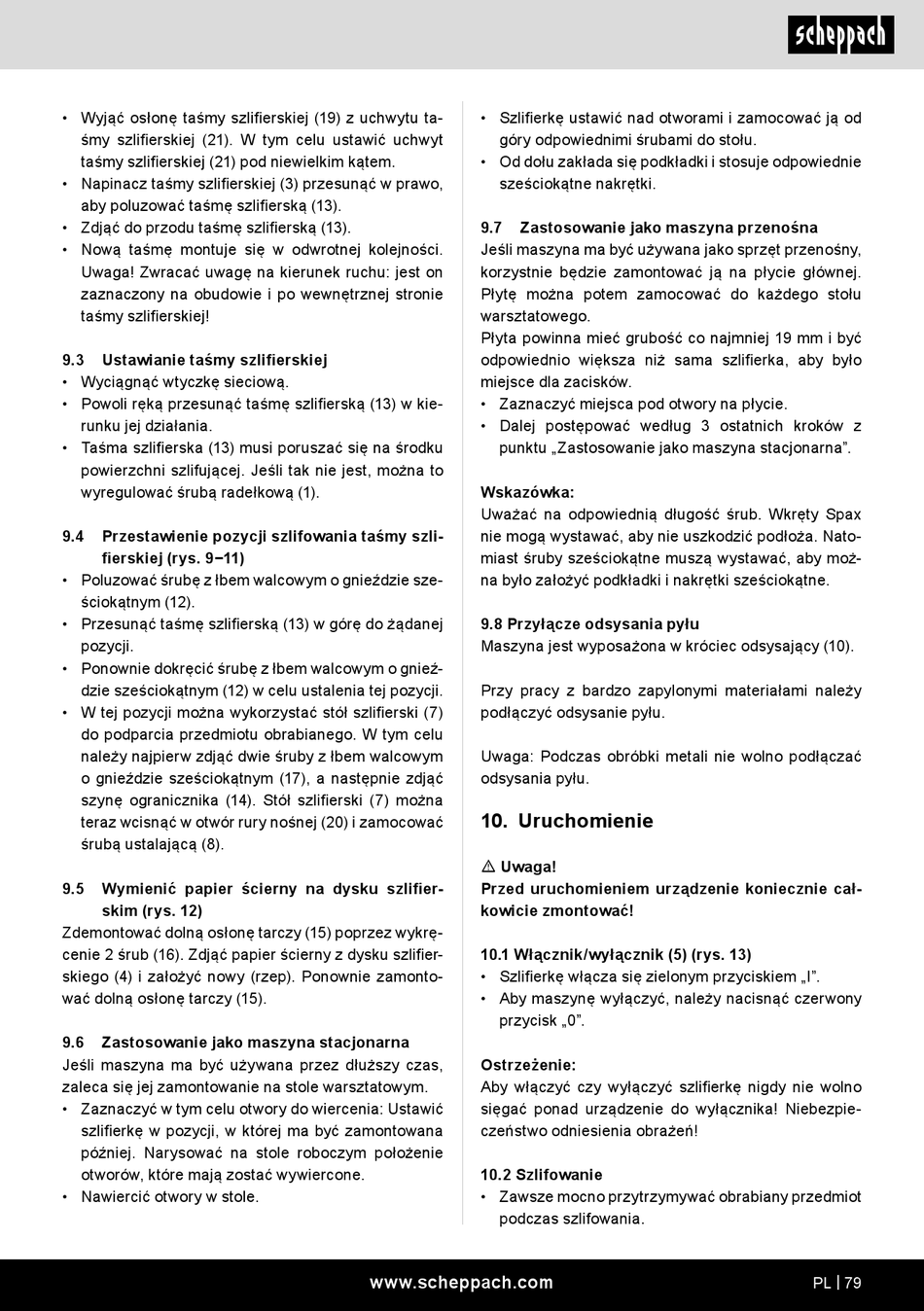

• Wyjąć osłonę taśmy szlifierskiej (19) z uchwytu ta-
śmy szlifierskiej (21). W tym celu ustawić uchwyt
taśmy szlifierskiej (21) pod niewielkim kątem.
• Napinacz taśmy szlifierskiej (3) przesunąć w prawo,
aby poluzować taśmę szlifierską (13).
• Zdjąć do przodu taśmę szlifierską (13).
• Nową taśmę montuje się w odwrotnej kolejności.
Uwaga! Zwracać uwagę na kierunek ruchu: jest on
zaznaczony na obudowie i po wewnętrznej stronie
taśmy szlifierskiej!
9.3 Ustawianie taśmy szlifierskiej
• Wyciągnąć wtyczkę sieciową.
• Powoli ręką przesunąć taśmę szlifierską (13) w kie-
runku jej działania.
• Taśma szlifierska (13) musi poruszać się na środku
powierzchni szlifującej. Jeśli tak nie jest, można to
wyregulować śrubą radełkową (1).
9.4 Przestawienie pozycji szlifowania taśmy szli-
fierskiej (rys. 9−11)
• Poluzować śrubę z łbem walcowym o gnieździe sze-
ściokątnym (12).
• Przesunąć taśmę szlifierską (13) w górę do żądanej
pozycji.
• Ponownie dokręcić śrubę z łbem walcowym o gnieź-
dzie sześciokątnym (12) w celu ustalenia tej pozycji.
• W tej pozycji można wykorzystać stół szlifierski (7)
do podparcia przedmiotu obrabianego. W tym celu
należy najpierw zdjąć dwie śruby z łbem walcowym
o gnieździe sześciokątnym (17), a następnie zdjąć
szynę ogranicznika (14). Stół szlifierski (7) można
teraz wcisnąć w otwór rury nośnej (20) i zamocować
śrubą ustalającą (8).
9.5 Wymienić papier ścierny na dysku szlifier-
skim (rys. 12)
Zdemontować dolną osłonę tarczy (15) poprzez wykrę-
cenie 2 śrub (16). Zdjąć papier ścierny z dysku szlifier-
skiego (4) i założyć nowy (rzep). Ponownie zamonto-
wać dolną osłonę tarczy (15).
9.6 Zastosowanie jako maszyna stacjonarna
Jeśli maszyna ma być używana przez dłuższy czas,
zaleca się jej zamontowanie na stole warsztatowym.
• Zaznaczyć w tym celu otwory do wiercenia: Ustawić
szlifierkę w pozycji, w której ma być zamontowana
później. Narysować na stole roboczym położenie
otworów, które mają zostać wywiercone.
• Nawiercić otwory w stole.
• Szlifierkę ustawić nad otworami i zamocować ją od
góry odpowiednimi śrubami do stołu.
• Od dołu zakłada się podkładki i stosuje odpowiednie
sześciokątne nakrętki.
9.7 Zastosowanie jako maszyna przenośna
Jeśli maszyna ma być używana jako sprzęt przenośny,
korzystnie będzie zamontować ją na płycie głównej.
Płytę można potem zamocować do każdego stołu
warsztatowego.
Płyta powinna mieć grubość co najmniej 19 mm i być
odpowiednio większa niż sama szlifierka, aby było
miejsce dla zacisków.
• Zaznaczyć miejsca pod otwory na płycie.
• Dalej postępować według 3 ostatnich kroków z
punktu „Zastosowanie jako maszyna stacjonarna".
Wskazówka:
Uważać na odpowiednią długość śrub. Wkręty Spax
nie mogą wystawać, aby nie uszkodzić podłoża. Nato-
miast śruby sześciokątne muszą wystawać, aby moż-
na było założyć podkładki i nakrętki sześciokątne.
9.8 Przyłącze odsysania pyłu
Maszyna jest wyposażona w króciec odsysający (10).
Przy pracy z bardzo zapylonymi materiałami należy
podłączyć odsysanie pyłu.
Uwaga: Podczas obróbki metali nie wolno podłączać
odsysania pyłu.
10. Uruchomienie
m Uwaga!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
10.1 Włącznik/wyłącznik (5) (rys. 13)
• Szlifierkę włącza się zielonym przyciskiem „I".
• Aby maszynę wyłączyć, należy nacisnąć czerwony
przycisk „0".
Ostrzeżenie:
Aby włączyć czy wyłączyć szlifierkę nigdy nie wolno
sięgać ponad urządzenie do wyłącznika! Niebezpie-
czeństwo odniesienia obrażeń!
10.2 Szlifowanie
• Zawsze mocno przytrzymywać obrabiany przedmiot
podczas szlifowania.
