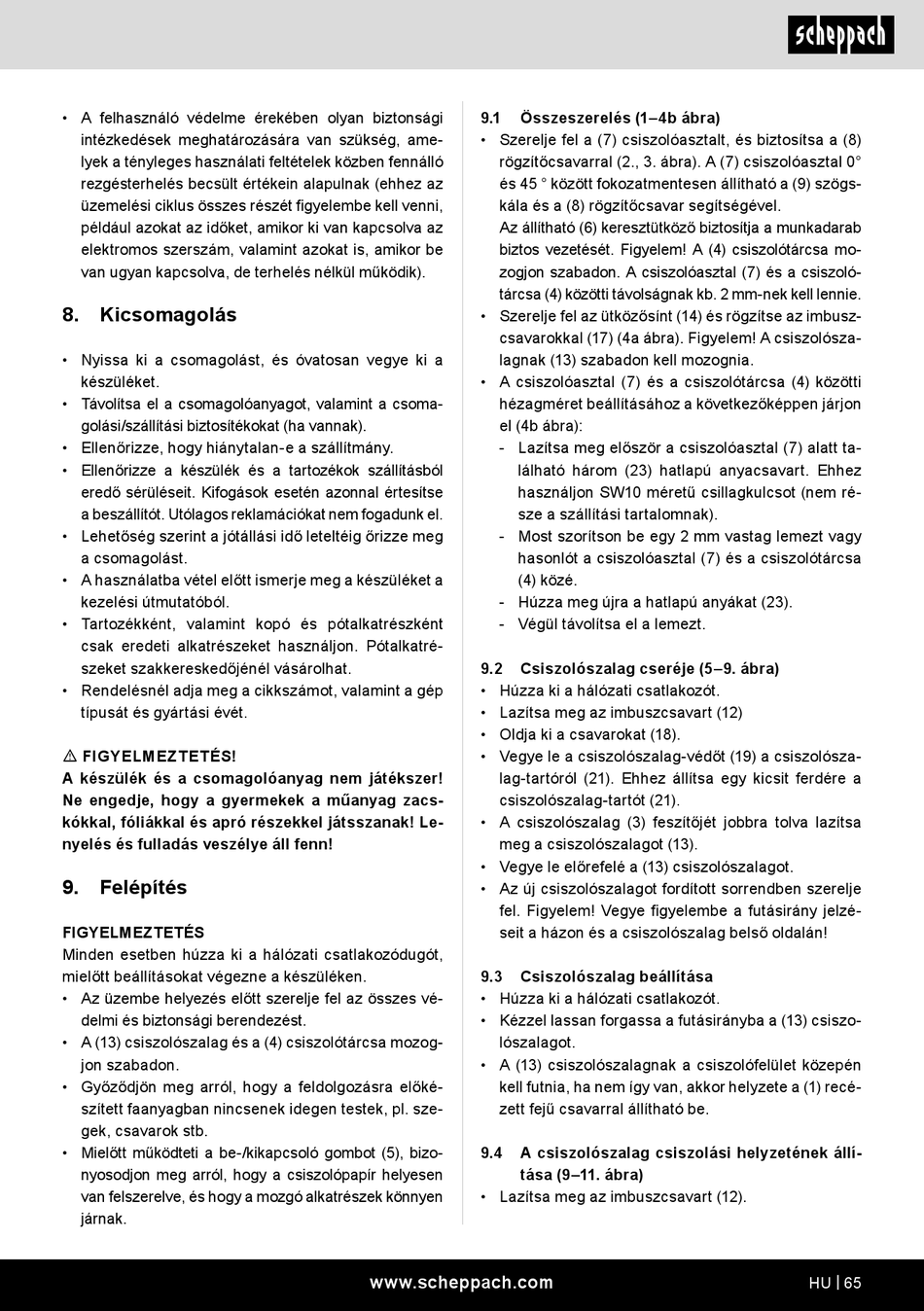

• A felhasználó védelme érekében olyan biztonsági
intézkedések meghatározására van szükség, ame-
lyek a tényleges használati feltételek közben fennálló
rezgésterhelés becsült értékein alapulnak (ehhez az
üzemelési ciklus összes részét figyelembe kell venni,
például azokat az időket, amikor ki van kapcsolva az
elektromos szerszám, valamint azokat is, amikor be
van ugyan kapcsolva, de terhelés nélkül működik).
8. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból
eredő sérüléseit. Kifogások esetén azonnal értesítse
a beszállítót. Utólagos reklamációkat nem fogadunk el.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg
a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket a
kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
9. Felépítés
FIGYELMEZTETÉS
Minden esetben húzza ki a hálózati csatlakozódugót,
mielőtt beállításokat végezne a készüléken.
• Az üzembe helyezés előtt szerelje fel az összes vé-
delmi és biztonsági berendezést.
• A (13) csiszolószalag és a (4) csiszolótárcsa mozog-
jon szabadon.
• Győződjön meg arról, hogy a feldolgozásra előké-
szített faanyagban nincsenek idegen testek, pl. sze-
gek, csavarok stb.
• Mielőtt működteti a be-/kikapcsoló gombot (5), bizo-
nyosodjon meg arról, hogy a csiszolópapír helyesen
van felszerelve, és hogy a mozgó alkatrészek könnyen
járnak.
9.1 Összeszerelés (1–4b ábra)
• Szerelje fel a (7) csiszolóasztalt, és biztosítsa a (8)
rögzítőcsavarral (2., 3. ábra). A (7) csiszolóasztal 0°
és 45 ° között fokozatmentesen állítható a (9) szögs-
kála és a (8) rögzítőcsavar segítségével.
Az állítható (6) keresztütköző biztosítja a munkadarab
biztos vezetését. Figyelem! A (4) csiszolótárcsa mo-
zogjon szabadon. A csiszolóasztal (7) és a csiszoló-
tárcsa (4) közötti távolságnak kb. 2 mm-nek kell lennie.
• Szerelje fel az ütközősínt (14) és rögzítse az imbusz-
csavarokkal (17) (4a ábra). Figyelem! A csiszolósza-
lagnak (13) szabadon kell mozognia.
• A csiszolóasztal (7) és a csiszolótárcsa (4) közötti
hézagméret beállításához a következőképpen járjon
el (4b ábra):
- Lazítsa meg először a csiszolóasztal (7) alatt ta-
lálható három (23) hatlapú anyacsavart. Ehhez
használjon SW10 méretű csillagkulcsot (nem ré-
sze a szállítási tartalomnak).
- Most szorítson be egy 2 mm vastag lemezt vagy
hasonlót a csiszolóasztal (7) és a csiszolótárcsa
(4) közé.
- Húzza meg újra a hatlapú anyákat (23).
- Végül távolítsa el a lemezt.
9.2 Csiszolószalag cseréje (5–9. ábra)
• Húzza ki a hálózati csatlakozót.
• Lazítsa meg az imbuszcsavart (12)
• Oldja ki a csavarokat (18).
• Vegye le a csiszolószalag-védőt (19) a csiszolósza-
lag-tartóról (21). Ehhez állítsa egy kicsit ferdére a
csiszolószalag-tartót (21).
• A csiszolószalag (3) feszítőjét jobbra tolva lazítsa
meg a csiszolószalagot (13).
• Vegye le előrefelé a (13) csiszolószalagot.
• Az új csiszolószalagot fordított sorrendben szerelje
fel. Figyelem! Vegye figyelembe a futásirány jelzé-
seit a házon és a csiszolószalag belső oldalán!
9.3 Csiszolószalag beállítása
• Húzza ki a hálózati csatlakozót.
• Kézzel lassan forgassa a futásirányba a (13) csiszo-
lószalagot.
• A (13) csiszolószalagnak a csiszolófelület közepén
kell futnia, ha nem így van, akkor helyzete a (1) recé-
zett fejű csavarral állítható be.
9.4 A csiszolószalag csiszolási helyzetének állí-
tása (9–11. ábra)
• Lazítsa meg az imbuszcsavart (12).
