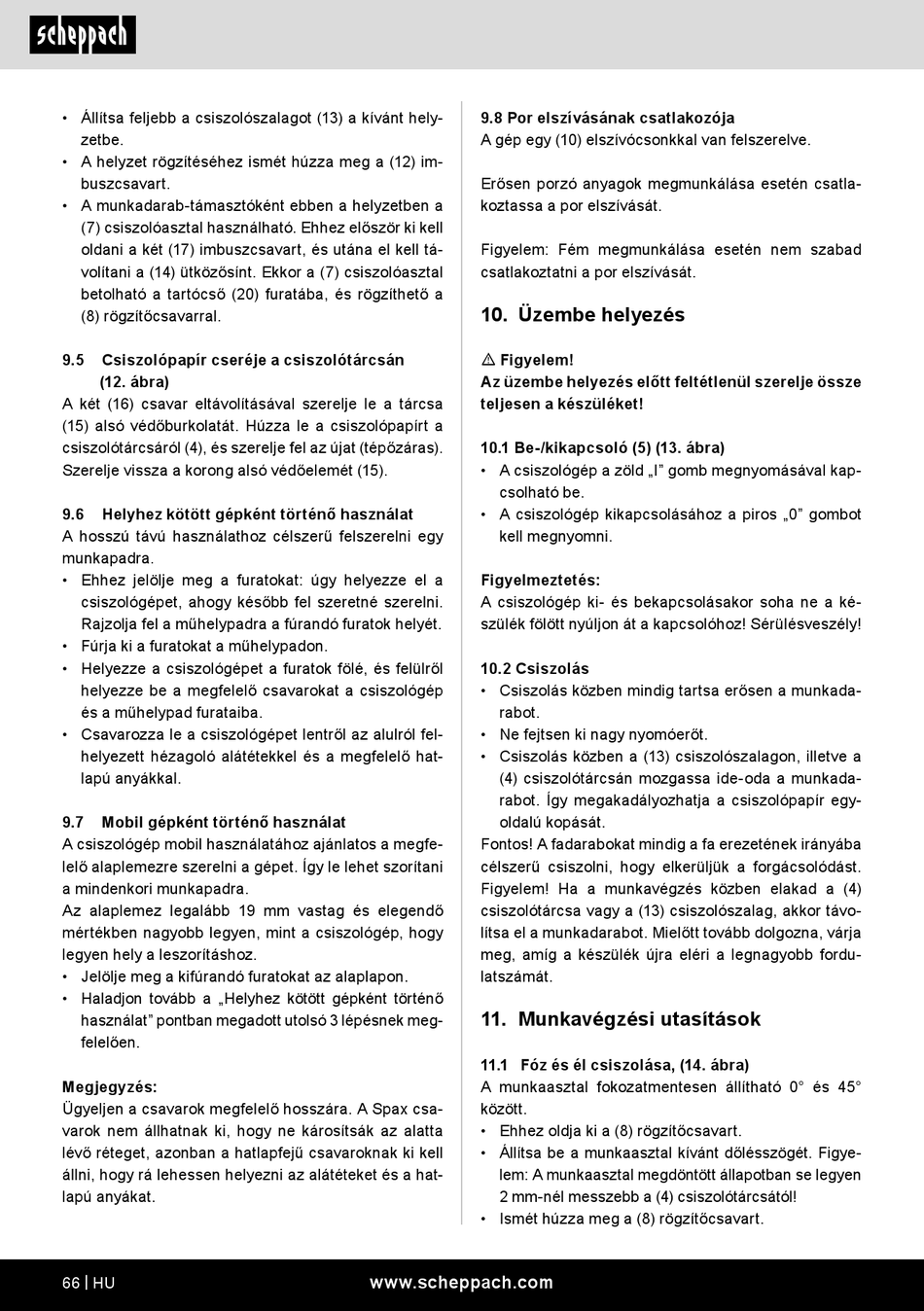

Scheppach 5903306901 Originalbetriebsanleitung Seite 66

• Állítsa feljebb a csiszolószalagot (13) a kívánt hely-
zetbe.
• A helyzet rögzítéséhez ismét húzza meg a (12) im-
buszcsavart.
• A munkadarab-támasztóként ebben a helyzetben a
(7) csiszolóasztal használható. Ehhez először ki kell
oldani a két (17) imbuszcsavart, és utána el kell tá-
volítani a (14) ütközősínt. Ekkor a (7) csiszolóasztal
betolható a tartócső (20) furatába, és rögzíthető a
(8) rögzítőcsavarral.
9.5 Csiszolópapír cseréje a csiszolótárcsán
(12. ábra)
A két (16) csavar eltávolításával szerelje le a tárcsa
(15) alsó védőburkolatát. Húzza le a csiszolópapírt a
csiszolótárcsáról (4), és szerelje fel az újat (tépőzáras).
Szerelje vissza a korong alsó védőelemét (15).
9.6 Helyhez kötött gépként történő használat
A hosszú távú használathoz célszerű felszerelni egy
munkapadra.
• Ehhez jelölje meg a furatokat: úgy helyezze el a
csiszológépet, ahogy később fel szeretné szerelni.
Rajzolja fel a műhelypadra a fúrandó furatok helyét.
• Fúrja ki a furatokat a műhelypadon.
• Helyezze a csiszológépet a furatok fölé, és felülről
helyezze be a megfelelő csavarokat a csiszológép
és a műhelypad furataiba.
• Csavarozza le a csiszológépet lentről az alulról fel-
helyezett hézagoló alátétekkel és a megfelelő hat-
lapú anyákkal.
9.7 Mobil gépként történő használat
A csiszológép mobil használatához ajánlatos a megfe-
lelő alaplemezre szerelni a gépet. Így le lehet szorítani
a mindenkori munkapadra.
Az alaplemez legalább 19 mm vastag és elegendő
mértékben nagyobb legyen, mint a csiszológép, hogy
legyen hely a leszorításhoz.
• Jelölje meg a kifúrandó furatokat az alaplapon.
• Haladjon tovább a „Helyhez kötött gépként történő
használat" pontban megadott utolsó 3 lépésnek meg-
felelően.
Megjegyzés:
Ügyeljen a csavarok megfelelő hosszára. A Spax csa-
varok nem állhatnak ki, hogy ne károsítsák az alatta
lévő réteget, azonban a hatlapfejű csavaroknak ki kell
állni, hogy rá lehessen helyezni az alátéteket és a hat-
lapú anyákat.
66 | HU
9.8 Por elszívásának csatlakozója
A gép egy (10) elszívócsonkkal van felszerelve.
Erősen porzó anyagok megmunkálása esetén csatla-
koztassa a por elszívását.
Figyelem: Fém megmunkálása esetén nem szabad
csatlakoztatni a por elszívását.
10. Üzembe helyezés
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
10.1 Be-/kikapcsoló (5) (13. ábra)
• A csiszológép a zöld „I" gomb megnyomásával kap-
csolható be.
• A csiszológép kikapcsolásához a piros „0" gombot
kell megnyomni.
Figyelmeztetés:
A csiszológép ki- és bekapcsolásakor soha ne a ké-
szülék fölött nyúljon át a kapcsolóhoz! Sérülésveszély!
10.2 Csiszolás
• Csiszolás közben mindig tartsa erősen a munkada-
rabot.
• Ne fejtsen ki nagy nyomóerőt.
• Csiszolás közben a (13) csiszolószalagon, illetve a
(4) csiszolótárcsán mozgassa ide-oda a munkada-
rabot. Így megakadályozhatja a csiszolópapír egy-
oldalú kopását.
Fontos! A fadarabokat mindig a fa erezetének irányába
célszerű csiszolni, hogy elkerüljük a forgácsolódást.
Figyelem! Ha a munkavégzés közben elakad a (4)
csiszolótárcsa vagy a (13) csiszolószalag, akkor távo-
lítsa el a munkadarabot. Mielőtt tovább dolgozna, várja
meg, amíg a készülék újra eléri a legnagyobb fordu-
latszámát.
11. Munkavégzési utasítások
11.1 Fóz és él csiszolása, (14. ábra)
A munkaasztal fokozatmentesen állítható 0° és 45°
között.
• Ehhez oldja ki a (8) rögzítőcsavart.
• Állítsa be a munkaasztal kívánt dőlésszögét. Figye-
lem: A munkaasztal megdöntött állapotban se legyen
2 mm-nél messzebb a (4) csiszolótárcsától!
• Ismét húzza meg a (8) rögzítőcsavart.
www.scheppach.com
