Kapitel 3

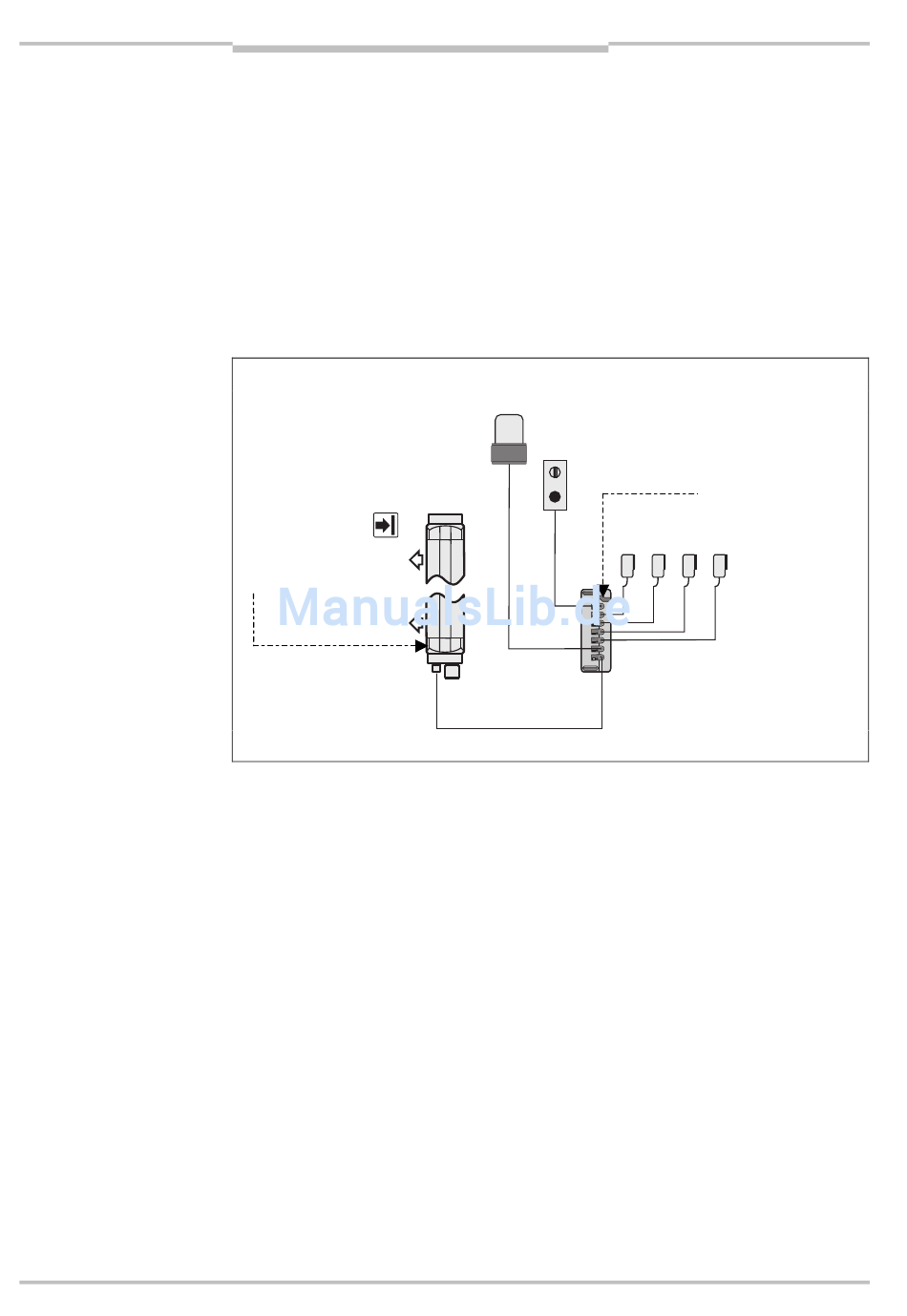

Abb. 1: Geräteprinzip UE403
12
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Produktbeschreibung
3.2
Arbeitsweise des Gerätes
3.2.1
Geräteprinzip
Das UE403 ist ein Schaltgerät. Es verarbeitet bestimmte Signale der Mehrstrahl-Sicher-
heits-Lichtschranke M4000 Advanced und führt sie mit Signalen der Geräte/Systeme
zusammen, die an das UE403 angeschlossen sind. Solche Signale können kommen von:
• Muting-Sensoren
• Muting-Lampen
• Befehlsgeräten für z. B. Rücksetzen oder Override
• Externen Steuerungen wie z. B. Signal für Bandstopp
Muting-Lampe
Konfigurations-
anschluss M4000
M4000 Advanced
Rücksetzen/Override
Muting-Sensoren
UE403
EFI-Anschluss
Betriebsanleitung
UE403
Konfigurations-
anschluss UE403
8010853/WP71/2012-11-28
Irrtümer und Änderungen vorbehalten
