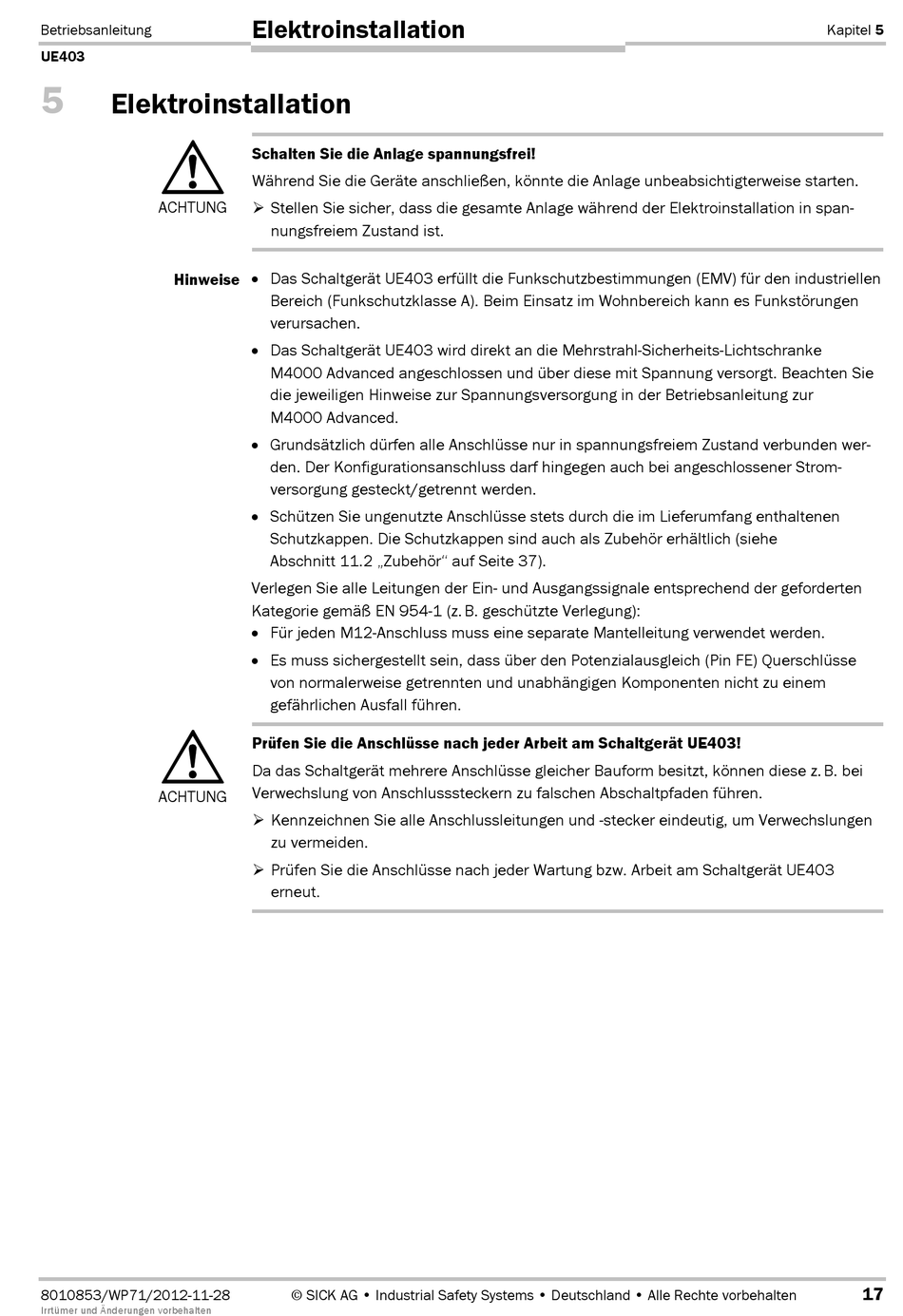

Elektroinstallation - SICK UE403 Betriebsanleitung

Betriebsanleitung
UE403
5

Elektroinstallation

ACHTUNG
Hinweise
ACHTUNG
8010853/WP71/2012-11-28
Irrtümer und Änderungen vorbehalten
Elektroinstallation
Schalten Sie die Anlage spannungsfrei!
Während Sie die Geräte anschließen, könnte die Anlage unbeabsichtigterweise starten.
Stellen Sie sicher, dass die gesamte Anlage während der Elektroinstallation in span-
nungsfreiem Zustand ist.
• Das Schaltgerät UE403 erfüllt die Funkschutzbestimmungen (EMV) für den industriellen
Bereich (Funkschutzklasse A). Beim Einsatz im Wohnbereich kann es Funkstörungen
verursachen.
• Das Schaltgerät UE403 wird direkt an die MehrstrahlCSicherheits-Lichtschranke
M4000 Advanced angeschlossen und über diese mit Spannung versorgt. Beachten Sie
die jeweiligen Hinweise zur Spannungsversorgung in der Betriebsanleitung zur
M4000 Advanced.
• Grundsätzlich dürfen alle Anschlüsse nur in spannungsfreiem Zustand verbunden wer-
den. Der Konfigurationsanschluss darf hingegen auch bei angeschlossener Strom-
versorgung gesteckt/getrennt werden.
• Schützen Sie ungenutzte Anschlüsse stets durch die im Lieferumfang enthaltenen
Schutzkappen. Die Schutzkappen sind auch als Zubehör erhältlich (siehe
Abschnitt 11.2 „Zubehör" auf Seite 37).
Verlegen Sie alle Leitungen der Ein- und Ausgangssignale entsprechend der geforderten
Kategorie gemäß EN 954C1 (z. B. geschützte Verlegung):
• Für jeden M12CAnschluss muss eine separate Mantelleitung verwendet werden.
• Es muss sichergestellt sein, dass über den Potenzialausgleich (Pin FE) Querschlüsse
von normalerweise getrennten und unabhängigen Komponenten nicht zu einem
gefährlichen Ausfall führen.
Prüfen Sie die Anschlüsse nach jeder Arbeit am Schaltgerät UE403!
Da das Schaltgerät mehrere Anschlüsse gleicher Bauform besitzt, können diese z. B. bei
Verwechslung von Anschlusssteckern zu falschen Abschaltpfaden führen.
Kennzeichnen Sie alle Anschlussleitungen und -stecker eindeutig, um Verwechslungen
zu vermeiden.
Prüfen Sie die Anschlüsse nach jeder Wartung bzw. Arbeit am Schaltgerät UE403
erneut.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kapitel 5
17
