3.1
Umstellen der Betätigungsrichtung
3.2
Einstellung des Schaltwinkels
8027254/1CY7/2022-06-13 | SICK
Irrtümer und Änderungen vorbehalten
1.
Schrauben am Betätigungskopf lösen.
2.
Gewünschte Richtung einstellen.
3.
Schrauben mit 0,8 Nm anziehen.

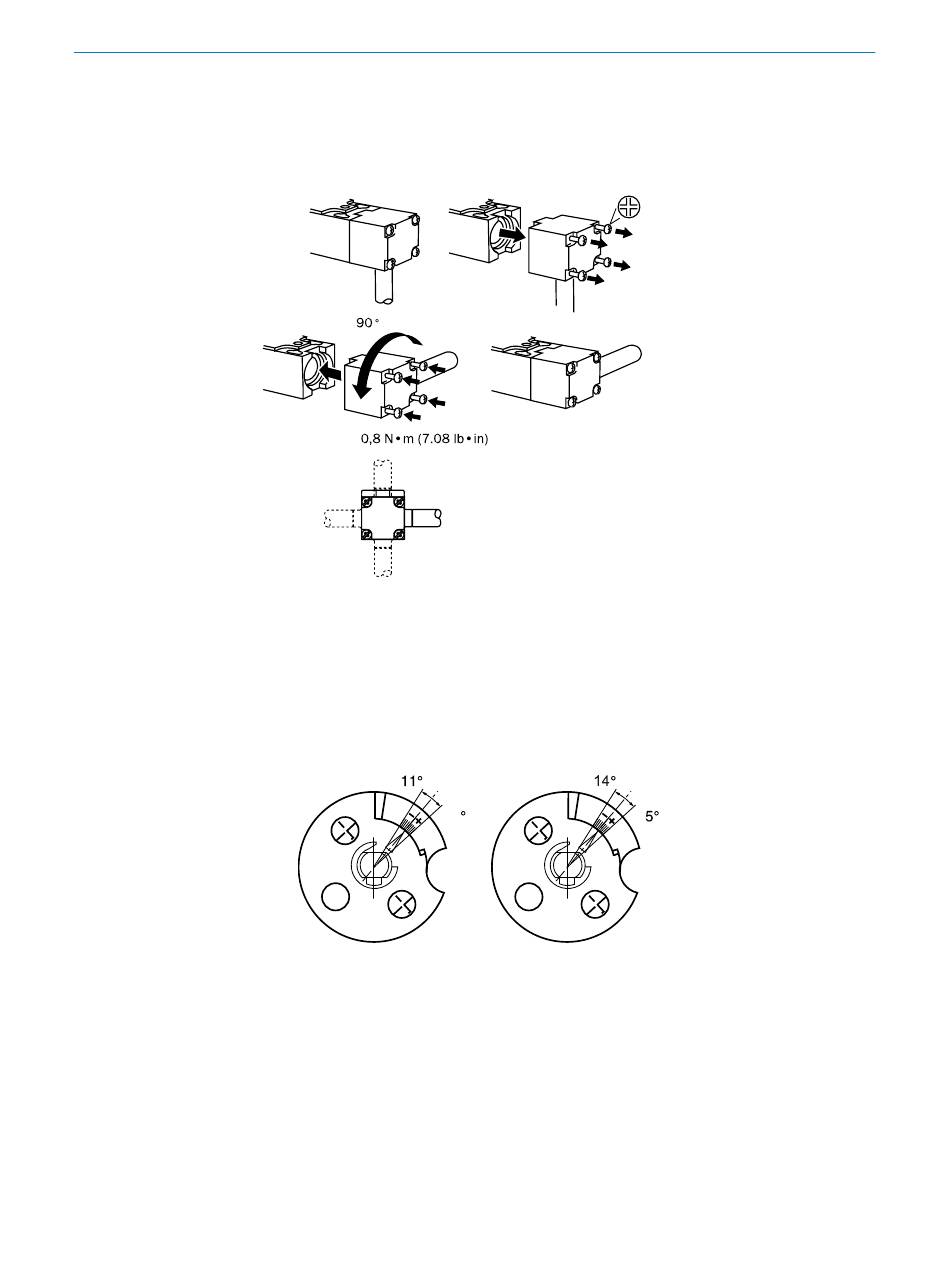

Abbildung 3: Umstellen der Betätigungsrichtung
1.
Auf der Welle gegenüberliegenden Seite eine Schraube am Betätigungskopf lösen.
2.
Deckel aufklappen.
3.
Fixierschrauben lösen.
4.
Schaltwinkel am Nocken einstellen, Fixierschrauben anziehen und nach Funkti‐
onsprüfung entsprechend EN ISO 13857 verstiften (Sichern des Formschlusses).
Abbildung 4: Einstellen des Schaltwinkels
5.
Bohrung für Sicherungsstift Ø 3 mm, 12 mm tief vornehmen.
!
MONTAGE
B E T R I E B S A N L E I T U N G | i10H
3
