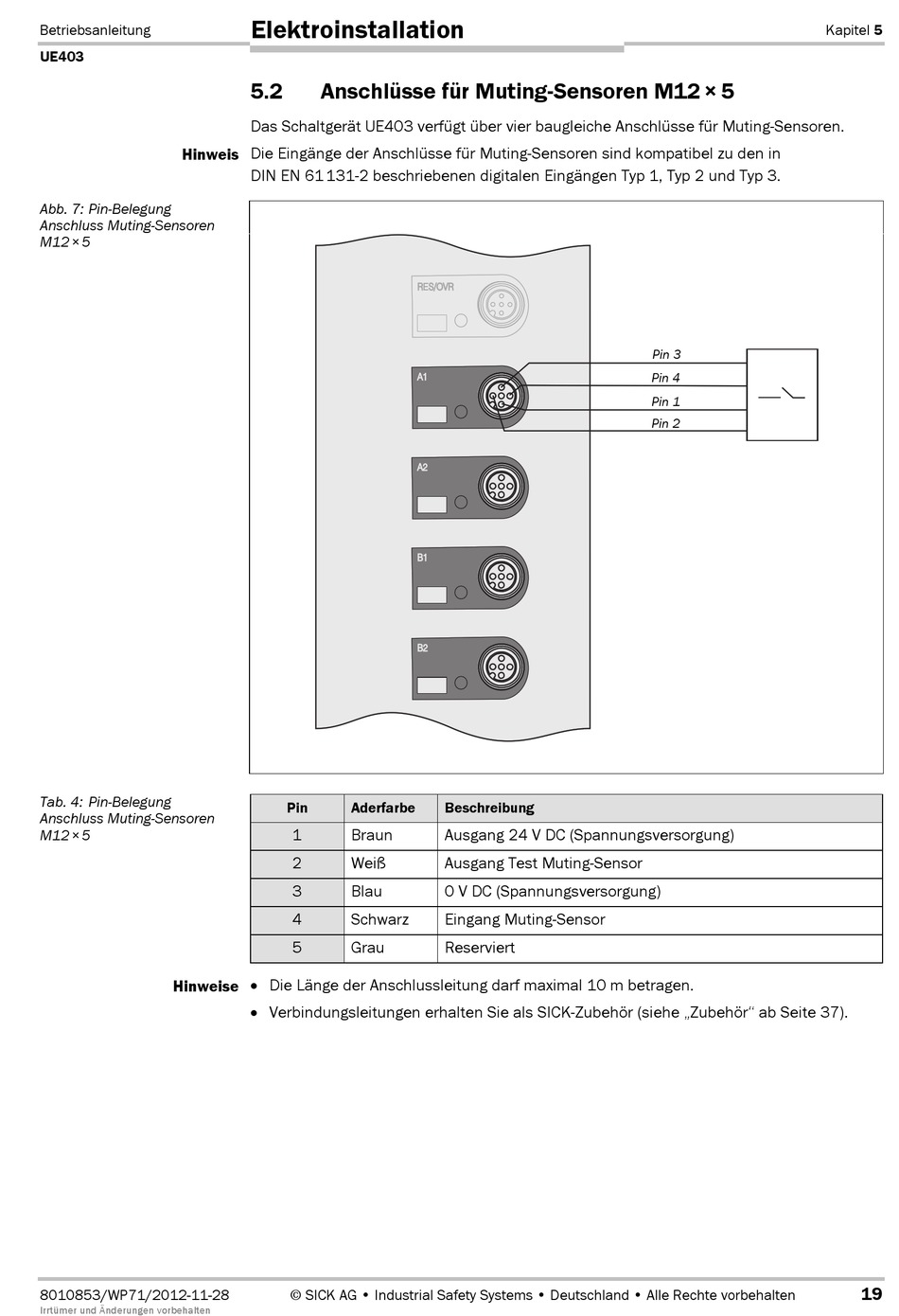

Abb. 7: Pin-Belegung
Anschluss Muting-Sensoren
M12 × 5
Tab. 4: Pin-Belegung
Anschluss Muting-Sensoren
M12 × 5
Hinweise
8010853/WP71/2012-11-28
Irrtümer und Änderungen vorbehalten
Elektroinstallation
5.2 Anschlüsse für Muting-Sensoren M12 × 5
Das Schaltgerät UE403 verfügt über vier baugleiche Anschlüsse für Muting-Sensoren.
Die Eingänge der Anschlüsse für Muting-Sensoren sind kompatibel zu den in
DIN EN 61 131C2 beschriebenen digitalen Eingängen Typ 1, Typ 2 und Typ 3.
Pin Aderfarbe
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
• Die Länge der Anschlussleitung darf maximal 10 m betragen.
• Verbindungsleitungen erhalten Sie als SICKCZubehör (siehe „Zubehör" ab Seite 37).
