Betriebsanleitung
UE403

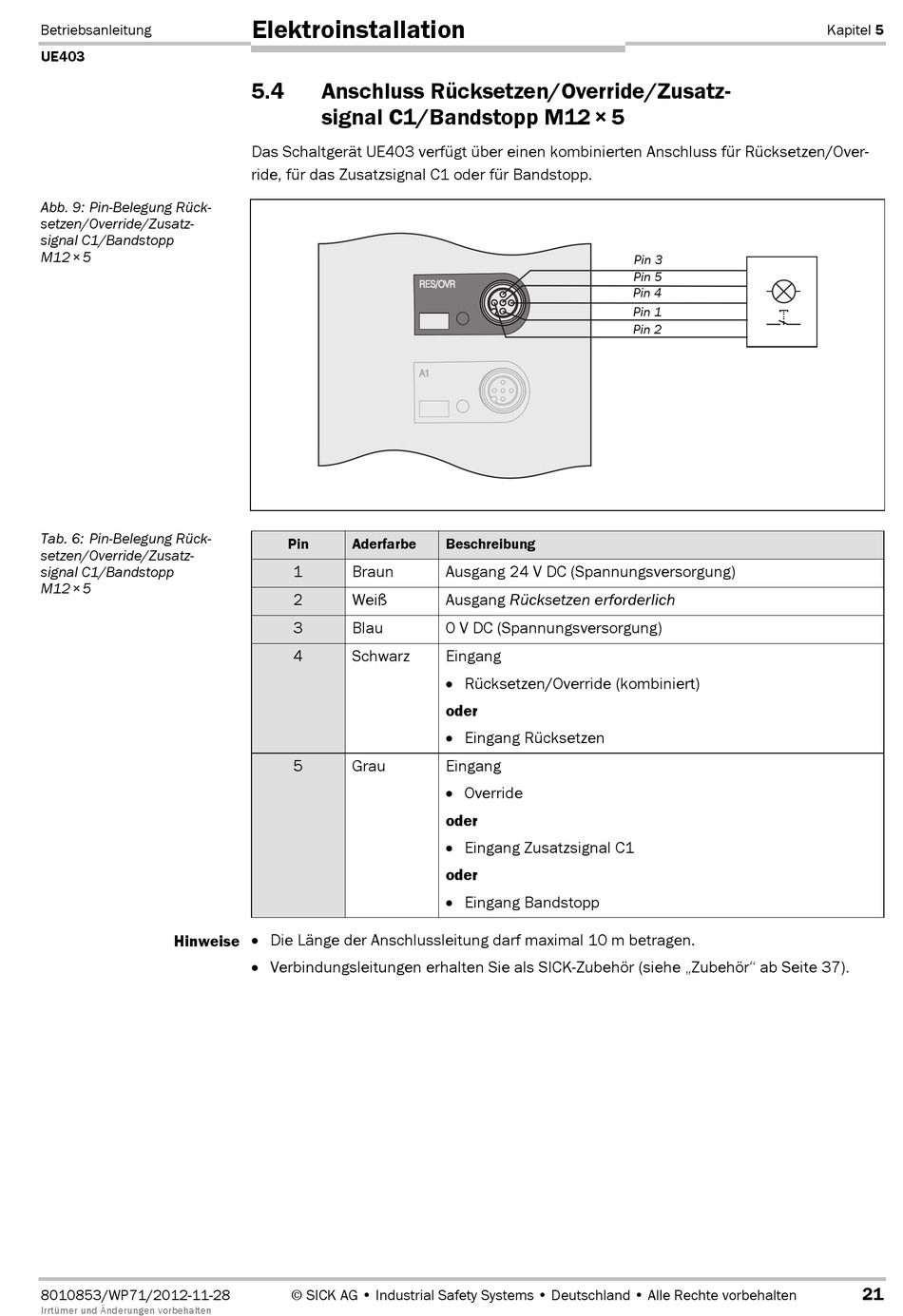

Abb. 9: Pin-Belegung Rück-
setzen/Override/Zusatz-
signal C1/Bandstopp
M12 × 5
Tab. 6: Pin-Belegung Rück-
setzen/Override/Zusatz-
signal C1/Bandstopp
M12 × 5
Hinweise
8010853/WP71/2012-11-28
Irrtümer und Änderungen vorbehalten
Elektroinstallation
5.4 Anschluss Rücksetzen/Override/Zusatz-
signal C1/Bandstopp M12 × 5
Das Schaltgerät UE403 verfügt über einen kombinierten Anschluss für Rücksetzen/Over-
ride, für das Zusatzsignal C1 oder für Bandstopp.
Pin Aderfarbe
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
• Die Länge der Anschlussleitung darf maximal 10 m betragen.
• Verbindungsleitungen erhalten Sie als SICKCZubehör (siehe „Zubehör" ab Seite 37).
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Beschreibung
Ausgang 24 V DC (Spannungsversorgung)
Ausgang Rücksetzen erforderlich
0 V DC (Spannungsversorgung)
Eingang
• Rücksetzen/Override (kombiniert)
oder
• Eingang Rücksetzen
Eingang
• Override
oder
• Eingang Zusatzsignal C1
oder
• Eingang Bandstopp
Pin 3
Pin 5
Pin 4
Pin 1
Pin 2
Kapitel 5
21
