Betriebsanleitung
UE403

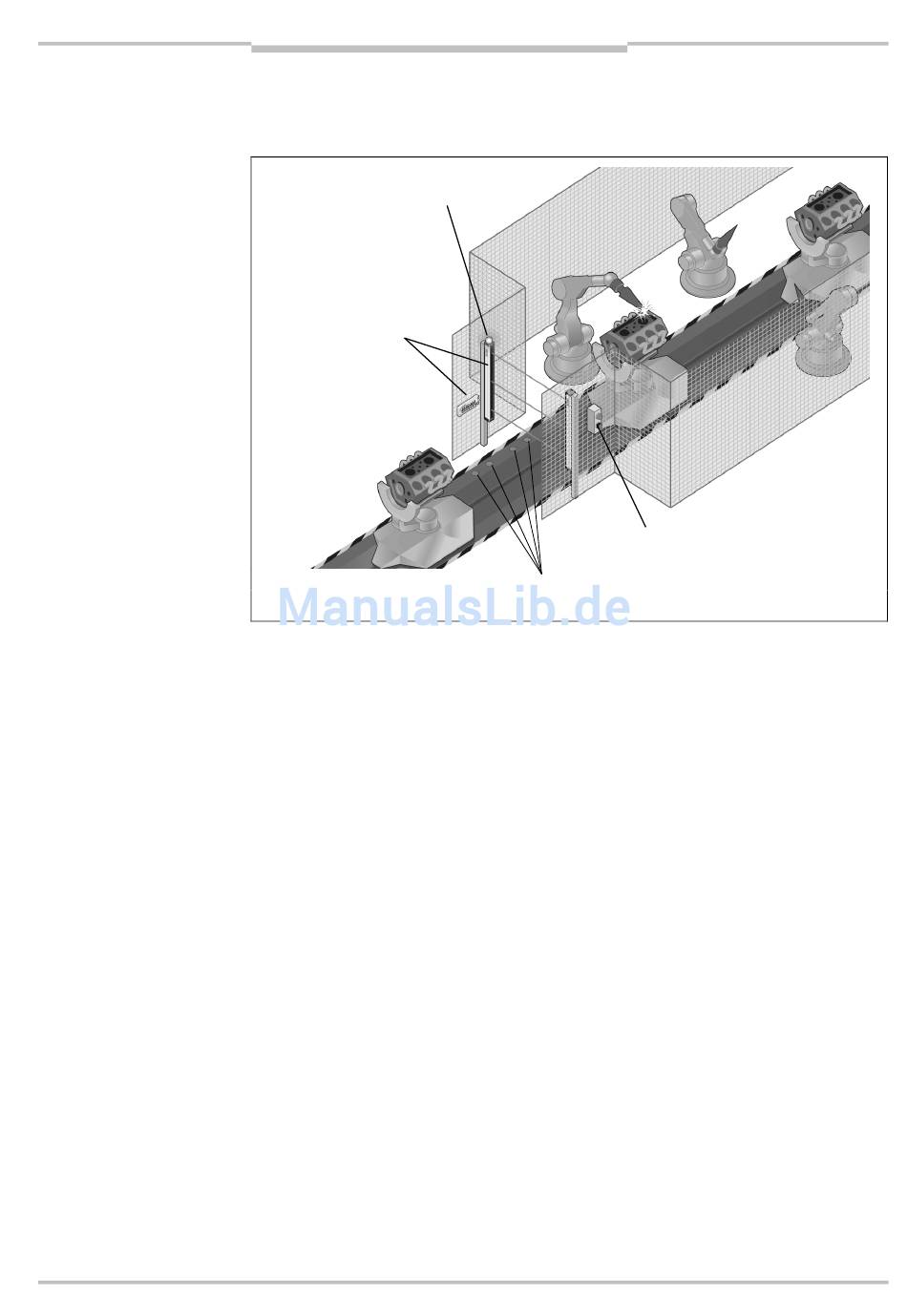

Abb. 2: Beispiel für eine
Muting-Anwendung
8010853/WP71/2012-11-28
Irrtümer und Änderungen vorbehalten
Produktbeschreibung
3.3
Beispiel zum Einsatzbereich
Muting-Anwendung
Muting-Lampe
M4000 Advanced
+ UE403
Motoren-Bearbeitungsstation mit M4000 Advanced und UE403. Die Einfahrt der Station
wird mit einer 3-strahligen Mehrstrahl-Sicherheits-Lichtschranke zusammen mit dem
Schaltgerät UE403 abgesichert. 2 Paare von induktiven Muting-Sensoren, die lokal vor Ort
an das UE403 angeschlossen sind, erkennen die Transportplattform und lösen Muting
aus. Die Muting-Lampe signalisiert den Zustand Muting. Das Befehlsgerät für Rücksetzen
und Override ist ebenfalls über das UE403 lokal vor Ort angeschlossen.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Befehlsgerät für
Rücksetzen/Override
Muting-Sensoren
Kapitel 3
13
