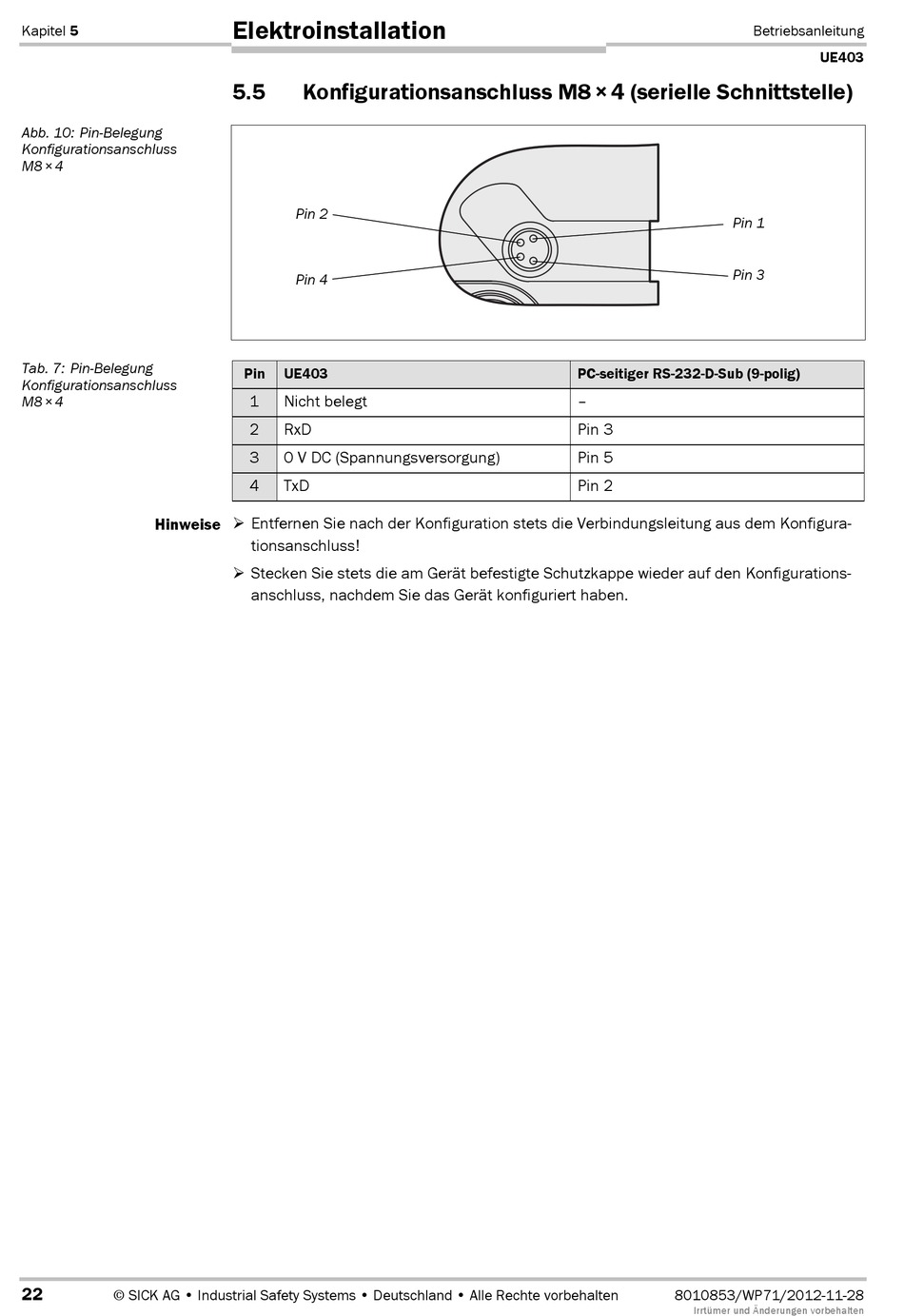

Konfigurationsanschluss M8 × 4 (Serielle Schnittstelle); Tab. 7: Pin-Belegung Konfigurationsanschluss M8 × 4; Abb. 10: Pin-Belegung Konfigurationsanschluss M8 × 4 - SICK UE403 Betriebsanleitung

Kapitel 5
Abb. 10: Pin-Belegung
Konfigurationsanschluss
M8 × 4
Tab. 7: Pin-Belegung
Konfigurationsanschluss
M8 × 4
Hinweise
22
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
5.5 Konfigurationsanschluss M8 × 4 (serielle Schnittstelle)
Pin 2
Pin 4
Pin UE403
1 Nicht belegt
2 RxD
3 0 V DC (Spannungsversorgung)
4 TxD
Entfernen Sie nach der Konfiguration stets die Verbindungsleitung aus dem Konfigura-
tionsanschluss!
Stecken Sie stets die am Gerät befestigte Schutzkappe wieder auf den Konfigurations-
anschluss, nachdem Sie das Gerät konfiguriert haben.
Pin 1
Pin 3
PC-seitiger RS@232-D@Sub (9@polig)
–
Pin 3
Pin 5
Pin 2
8010853/WP71/2012-11-28
Irrtümer und Änderungen vorbehalten
Betriebsanleitung
UE403
