10.8 CPU-Daten bei Auslösebedingungen verfolgen und aufzeichnen
10.8 CPU-Daten bei Auslösebedingungen verfolgen und aufzeichnen
Das TIA Portal bietet Trace- und Logic-Analyzer-Funktionen, mit denen Sie Variablen für die
PLC konfigurieren können, die Sie verfolgen und aufzeichnen wollen. Die aufgezeichneten
Daten der Trace-Messungen können Sie dann in Ihr Programmiergerät laden und mit den TIA
Portal-Tools analysieren, verwalten und grafisch aufbereiten. Im Ordner "Traces" in der TIA
Portal-Projektnavigation können Sie Traces anlegen und verwalten.
HINWEIS
Die Daten der Trace-Messungen sind nur im TIA Portal-Projekt verfügbar und stehen nicht für
die Verarbeitung durch andere Werkzeuge zur Verfügung.

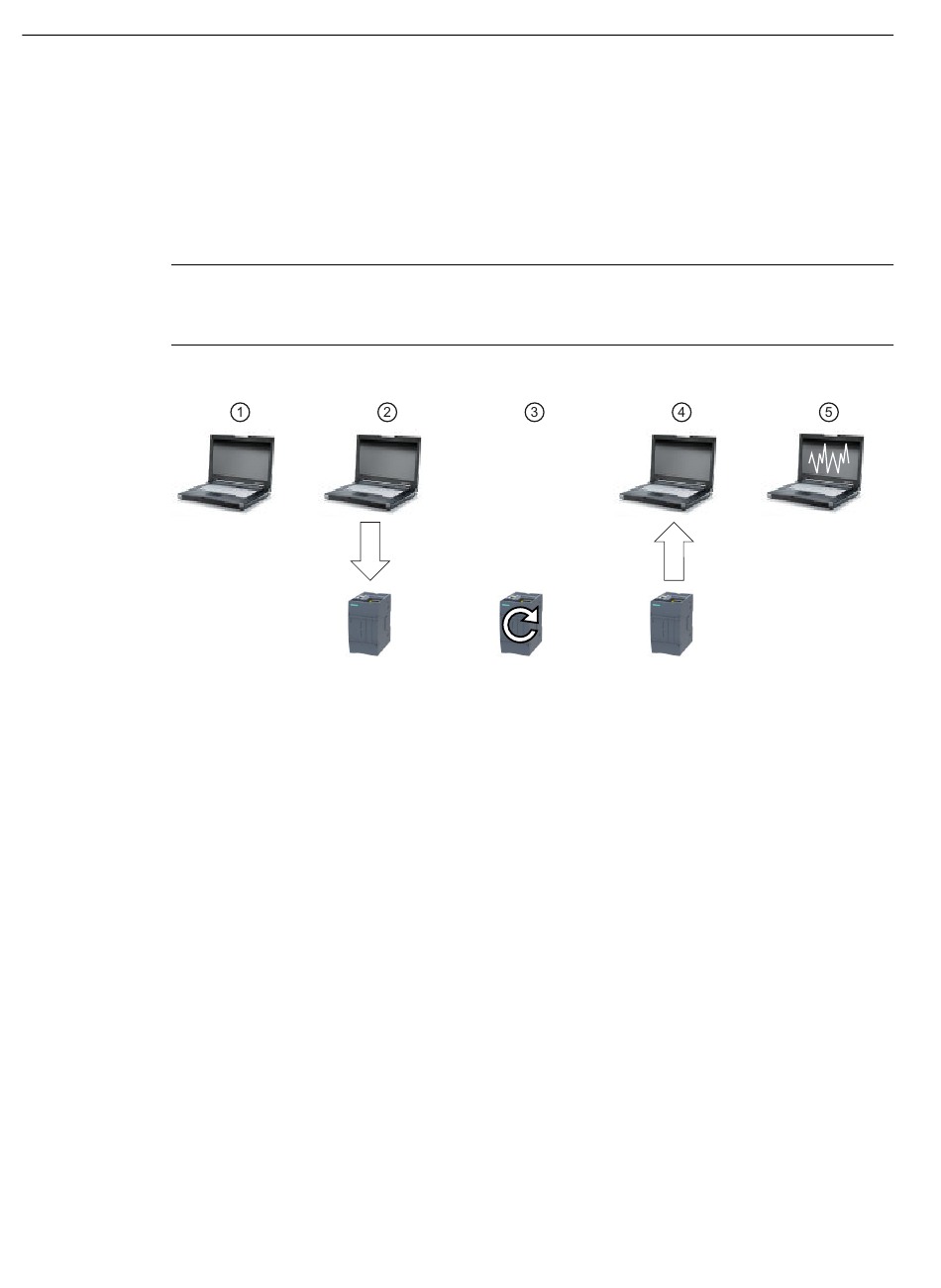

Die folgende Abbildung zeigt den Ablauf der Trace-Funktion:
①
②
③
④
⑤
Die S7-1200 G2 unterstützt vier Trace-Aufträge mit pro Trigger-Ereignis maximal 16 erfassten
Variablen. Jeder Trace-Auftrag stellt 512 kB an RAM-Speicher für die Aufzeichnung der
Trace-Werte und die mit diesen Werten in Zusammenhang stehenden Verwaltungswerte
bereit, zum Beispiel Variablenadressen und Zeitstempel.
Speichern von Trace-Messungen auf der Memory Card
Die S7-1200 G2 CPU kann Trace-Messungen nur auf der SIMATIC Memory Card speichern.
Wenn in Ihrer CPU keine Memory Card vorhanden ist, erzeugt die CPU einen Eintrag im
Diagnosepuffer, wenn das Programm versucht, Trace-Messungen zu speichern. Die CPU
begrenzt den Speicherplatz für Trace-Messungen, so dass immer 1 MB des externen
240
Richten Sie die Trace-Funktion im Trace-Editor des TIA Portals ein. Sie können die folgenden
Optionen konfigurieren:
• Aufzuzeichnende Datenwerte
• Erfassungsdauer
• Erfassungsfrequenz
• Auslösebedingung
Übertragen Sie die Trace-Konfiguration vom TIA Portal in die PLC.
Die PLC führt das Programm aus und startet die Aufzeichnung der Trace-Daten, sobald die Aus­
lösebedingung eintritt.
Übertragen Sie die aufgezeichneten Werte von der PLC in das TIA Portal.
Verwenden Sie die Werkzeuge im TIA Portal, um die Daten auszuwerten, grafisch darzustellen
und zu sichern.
