Siemens SIMATIC S7-1200 G2 Systemhandbuch Seite 330

Technische Daten
A.9 Digitale Signalboards (SBs)
HINWEIS
Beim Schalten von Frequenzen über 20 kHz müssen Sie ein sauberes Rechtecksignal haben.
Sie haben folgende Möglichkeiten, die Qualität des Signals zu verbessern:
• Verkürzen Sie die Leitung auf die Mindestlänge.
• Ändern Sie den Treiber von stromziehend oder stromliefernd zu einem Gegentakttreiber.
• Tauschen Sie das Leitungskabel gegen ein höherwertiges Kabel aus.
• Verringern Sie die Spannung der Schaltkreise/Bauteile von 24 V auf 5 V.
• Fügen Sie am Eingang eine externe Last hinzu.

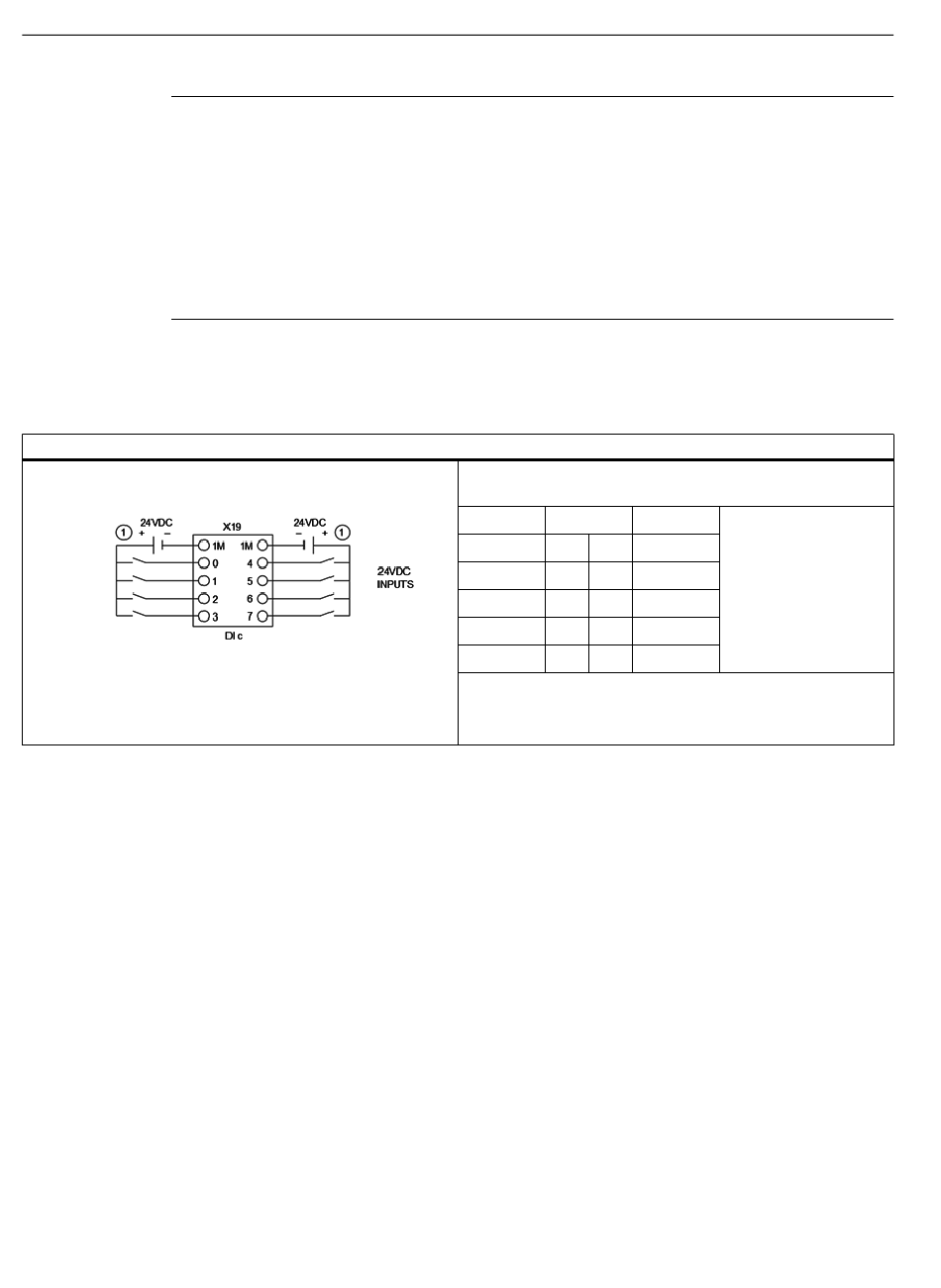

Schaltplan
Der Schaltplan und die Positionen der Stiftleisten sind unten abgebildet:
SB 1221 DI 8 x 24 V DC
330
X19: Obere Anschlussklemme für Anwender (grau, keine Co­
dierung)
Signal Pin #
1M 1 2
DI c.0 3 4
DI c.1 5 6
DI c.2 7 8
DI c.3 9 10
①
Bei stromziehenden Eingängen "-" an "M" anschließen (ab­
gebildet). Bei stromliefernden Eingängen "+" an "M" anschlie­
ßen.
S7-1200 G2 Speicherprogrammierbare Steuerung
Systemhandbuch, V1.0 01/2025, A5E52923937-AA
Signal
1M
DI c.4
DI c.5
DI c.6
DI c.7
