Kommunikation
5.6 PROFINET
Datenaustausch

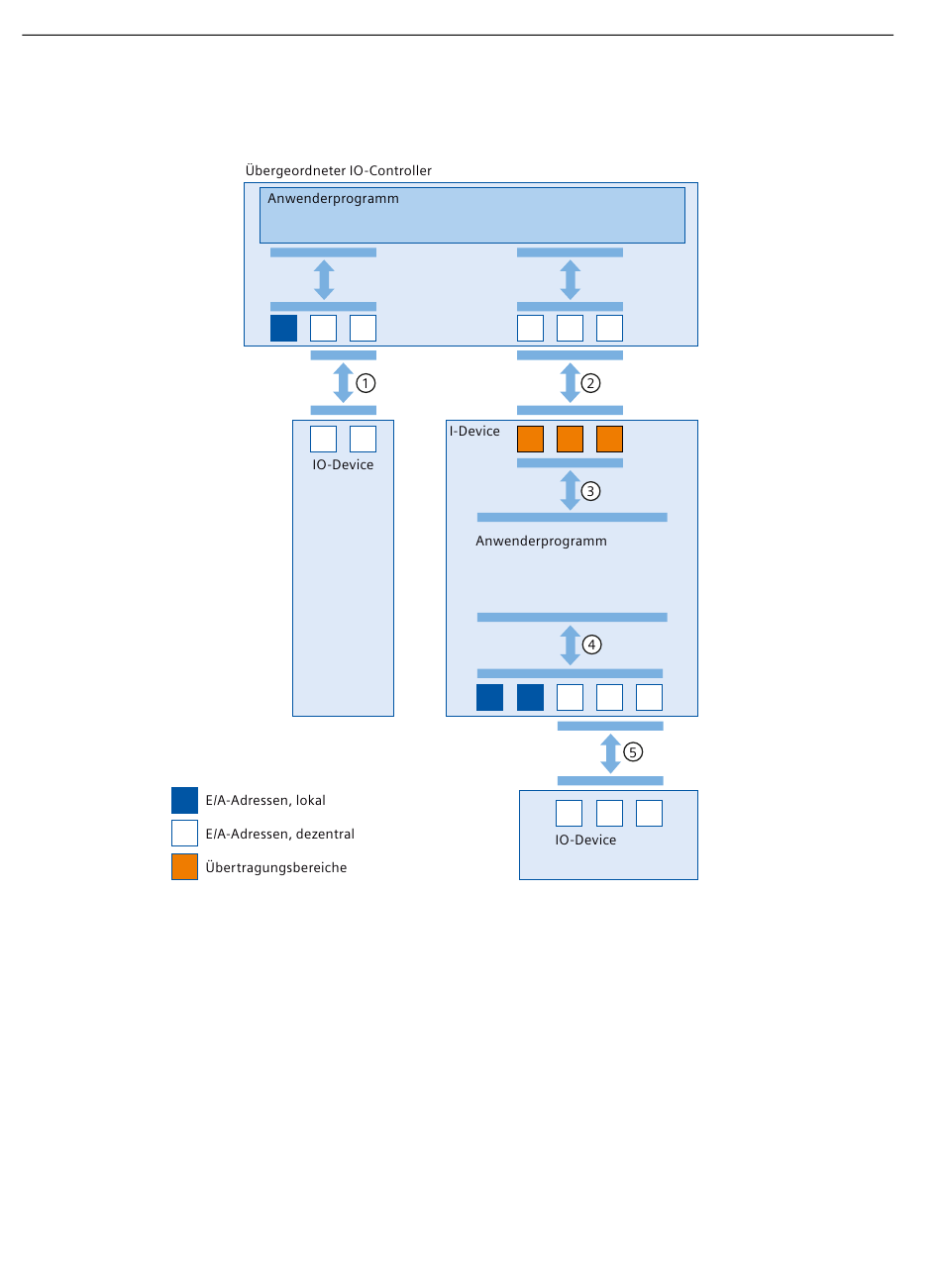

Der Datenaustausch zwischen über- und untergeordneten E/A-Systemen läuft wie folgt ab:
①
②
③
④
⑤
184
Datenaustausch zwischen übergeordnetem IO-Controller und IO-Device über PROFINET.
Datenaustausch zwischen übergeordnetem IO-Controller und I-Device über PROFINET.
Der Datenaustausch zwischen einem übergeordneten IO-Controller und einem I-Device beruht
auf der üblichen Beziehung zwischen IO-Controller und IO-Gerät.
Für den übergeordneten IO-Controller stellen die Transferbereiche der I-Devices Teilmodule ei
ner vorkonfigurierten Station dar.
Die Ausgangsdaten des IO-Controllers sind die Eingangsdaten des I-Device. Gleichermaßen
sind die Eingangsdaten des IO-Controllers die Ausgangsdaten des I-Device.
Transferbeziehung zwischen STEP 7-Programm und Transferbereich
Es werden Ein- und Ausgangsdaten zwischen STEP 7-Programm und Transferbereich ausge
tauscht.
Datenaustausch zwischen STEP 7-Programm und E/A des I-Device
Es werden Ein- und Ausgangsdaten zwischen STEP 7-Programm und der lokalen/dezentralen
Peripherie ausgetauscht.
Datenaustausch zwischen I-Device und einem untergeordneten IO-Gerät über PROFINET.
