Technische Daten
A.9 Digitale Signalboards (SBs)

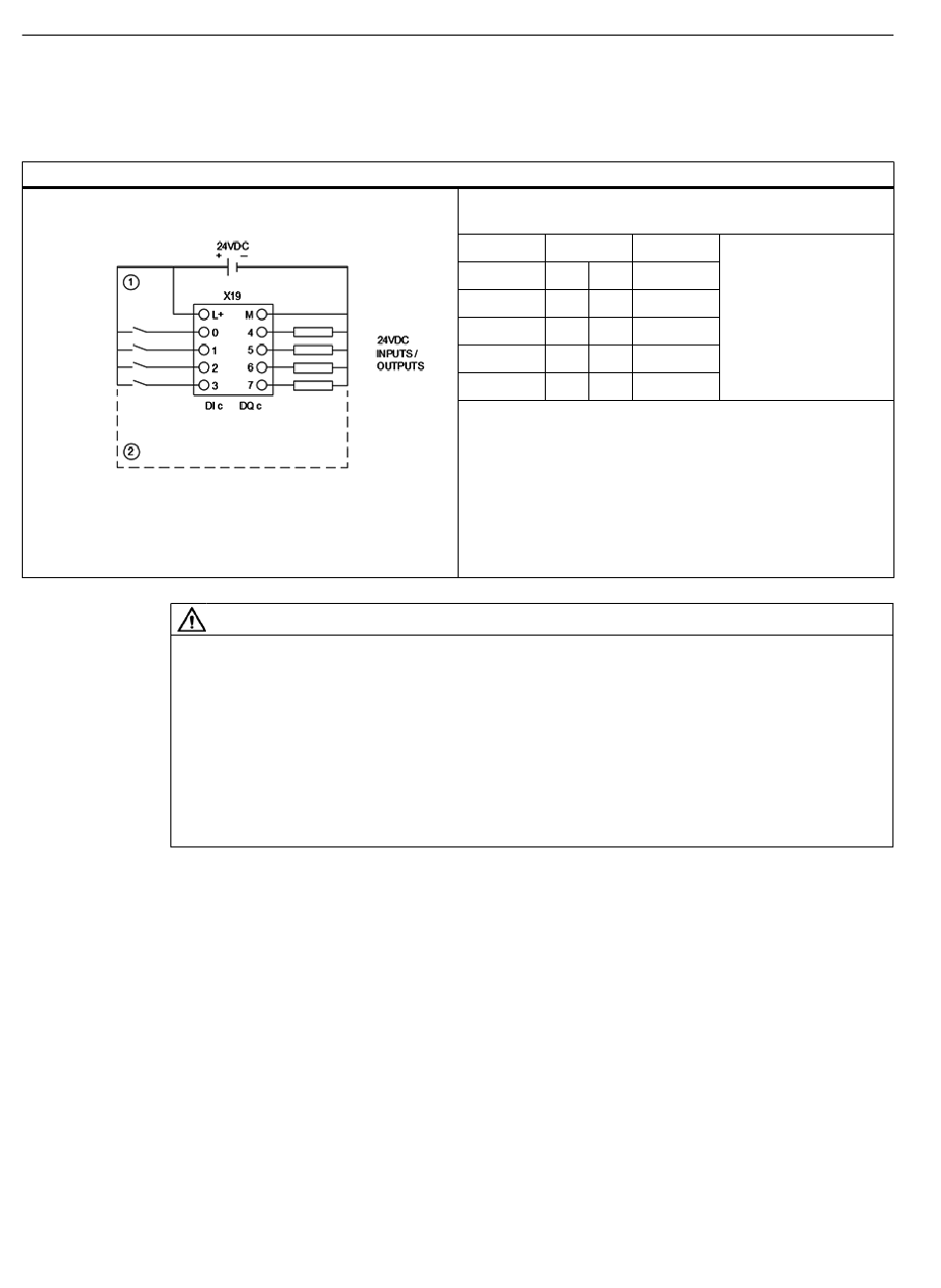

Schaltplan
Der Schaltplan und die Positionen der Stiftleisten sind unten abgebildet:
SB 1223 DI 4 x 24 V DC / DO 4 x 24 V DC
Risiko des Kriechstroms bei erdfreien Anschlüssen
Durch den Verlust des Erdanschlusses der Hochgeschwindigkeits-DO-SBs kann es
möglicherweise zu genügend Kriechstrom kommen, um eine DC-Last zu aktivieren, was zu
unerwartetem Betriebsverhalten des Geräts führt.
Achten Sie darauf, dass der Draht der Masseverbindung sicher geerdet ist. Werden die
Ausgänge für wichtige DC-Lastanwendungen genutzt, sollte als zusätzliche
Sicherheitsvorkehrung eine redundante Erdungsleitung an das SB angeschlossen werden.
Unerwartetes Betriebsverhalten des Geräts kann zu Sachschäden, lebensgefährlichen
Verletzungen und zum Tod führen.
336
WARNUNG
X19: Obere Anschlussklemme für Anwender (grau, keine Co­
dierung)
Signal Pin #
L+ 1 2
DI c.0 3 4
DI c.1 5 6
DI c.2 7 8
DI c.3 9 10
①
Verdrahten Sie den Eingangsleiter mit (+), wenn Sie
stromziehende Eingänge im TIA Portal (wie abgebildet) konfi­
gurieren.
②
Verdrahten Sie den Eingangsleiter mit (-), wenn Sie strom­
liefernde Eingänge im TIA Portal konfigurieren.
S7-1200 G2 Speicherprogrammierbare Steuerung
Systemhandbuch, V1.0 01/2025, A5E52923937-AA
Signal
M
DO c.0
DO c.1
DO c.2
DO c.3
