PLC-Konzepte, Konfiguration und Programmierung
4.6 Gerätekonfiguration
4.6.3

Konfiguration aus einer angeschlossenen CPU laden

STEP 7 ermöglicht das Laden der Hardwarekonfiguration einer angeschlossenen CPU auf
zweierlei Art:
• das Laden des angeschlossenen Geräts als neue Station
• das Konfigurieren einer nicht spezifizierten CPU mittels Hardwareerkennung der
angeschlossenen CPU
Zu beachten ist jedoch, dass im ersten Fall sowohl die Hardwarekonfiguration als auch die
Software der angeschlossenen CPU geladen werden.
Gerät als neue Station laden
Um ein angeschlossenes Gerät als neue Station zu laden, gehen Sie wie folgt vor:

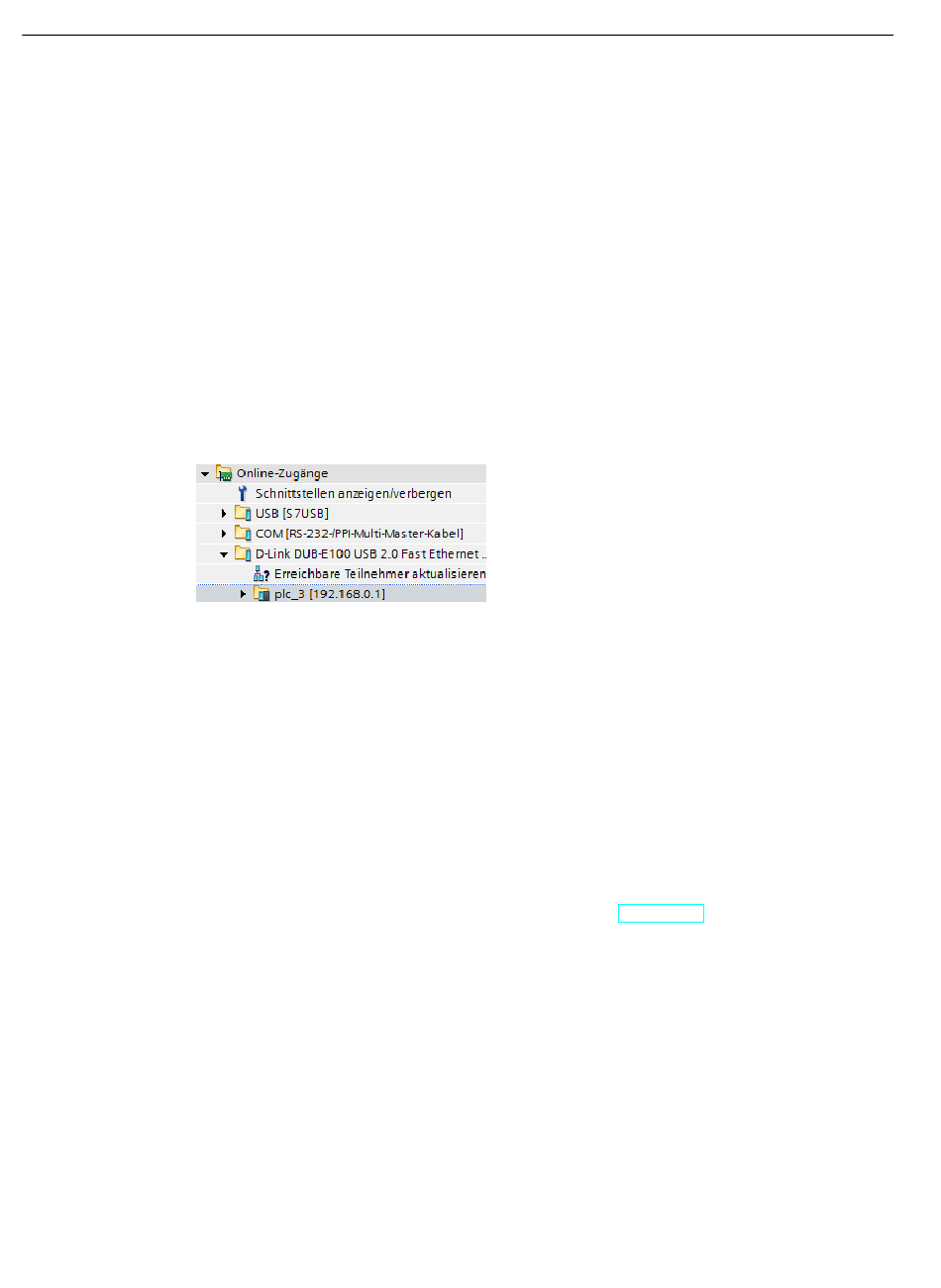

1. Erweitern Sie in der Projektnavigation Ihre Kommunikationsschnittstelle über den Knoten
"Online-Zugänge".
2. Doppelklicken Sie auf "Erreichbare Teilnehmer aktualisieren".
3. Wählen Sie die PLC aus den erkannten Geräten.
4. Wählen Sie im Online-Menü von STEP 7 Befehl "Gerät als neue Station laden (Hardware
und Software)".
STEP 7 lädt die Hardwarekonfiguration und die Programmbausteine.

Hardwarekonfiguration einer nicht spezifizierten CPU erkennen

Wenn eine Verbindung zu einer CPU besteht, können Sie die Konfiguration dieser CPU
einschließlich evtl. vorhandener Module aus dem Gerät in Ihr Projekt laden. Erstellen Sie ein
neues Projekt und fügen Sie mit "Neues Gerät hinzufügen (Seite 122)" eine "Unspezifische
S7-1200 G2 CPU" hinzu.
