6. Bauen Sie den Klemmenblock ein, wie im Abschnitt Ausbau und Einbau von
Klemmenblöcken der S7-1200 G2 (Seite 40) beschrieben, sobald alle Drähte eingeführt
und gesichert wurden.
Abklemmen von Klemmenblöcken
Lösen Sie den abnehmbaren Klemmenblock mit einem Schlitzschraubendreher für 0,4 bis 2,0
mm.
Befolgen Sie die folgenden Schritte, um den abnehmbaren Klemmenblock einer CPU oder
eines Erweiterungsmoduls abzuklemmen:
1. Trennen Sie die CPU und alle S7-1200 G2 Geräte von der elektrischen Leistung.
2. Trennen Sie den Klemmenblock von der CPU oder dem Modul, wie im Abschnitt Ausbau
und Einbau von Klemmenblöcken der S7-1200 G2 (Seite 40) beschrieben.

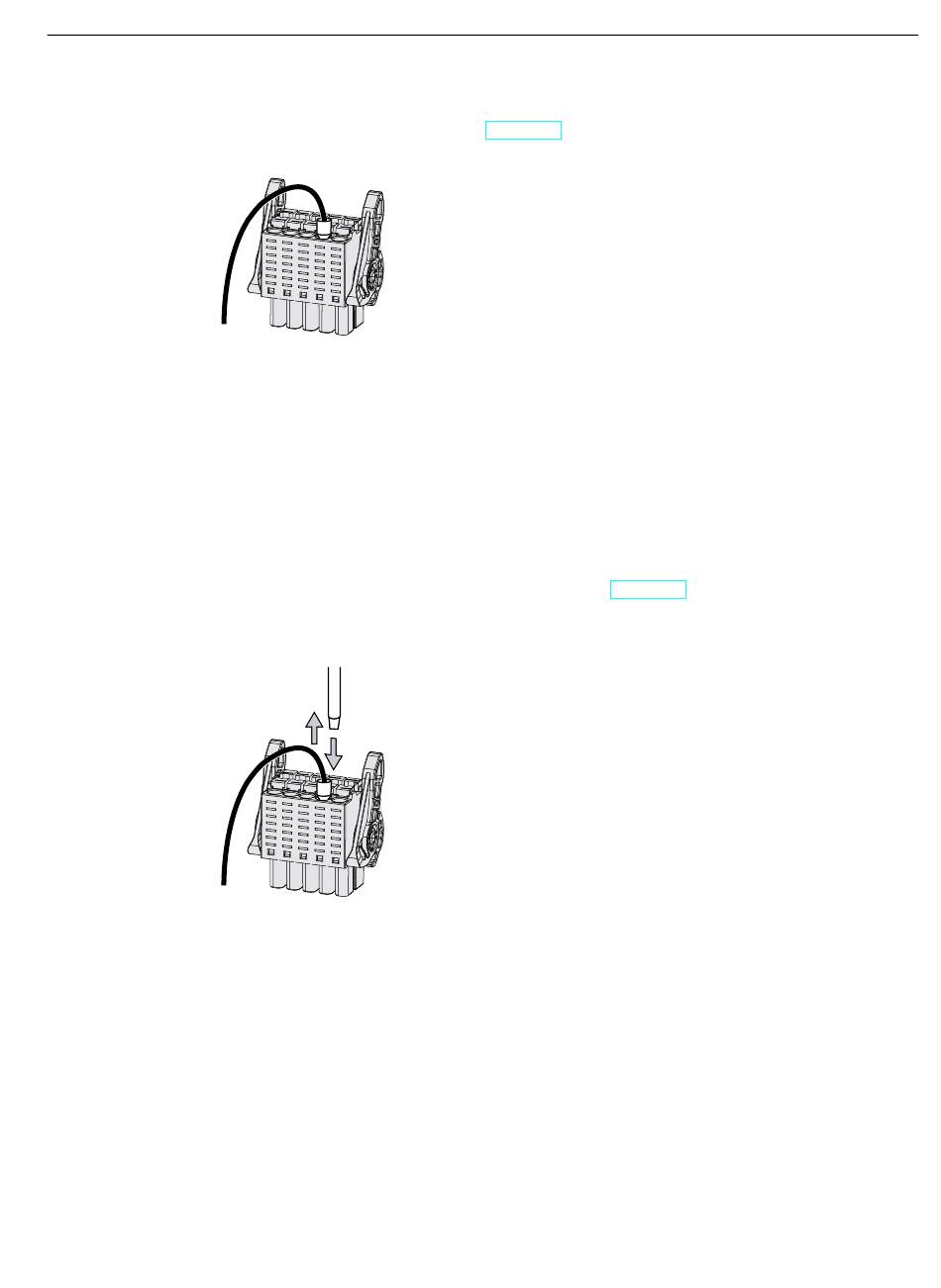

3. Drücken Sie den Federöffner mit einem Schlitzschraubendreher der Größe 0,4 bis 2,0 mm
nach unten und entfernen Sie die Ader und die Aderendhülse aus der Push-in-Klemme.
3.7.6
Richtlinien für induktive Lasten
Verwenden Sie bei induktiven Lasten Schutzbeschaltungen, um den Spannungsanstieg beim
Ausschalten eines Steuerungsausgangs zu begrenzen. Schutzbeschaltungen schützen die
Ausgänge vor frühzeitigem Ausfall aufgrund der Hochspannungstransiente, die auftritt, wenn
der Stromfluss durch eine induktive Last unterbrochen wird.
Außerdem begrenzen Schutzbeschaltungen die elektrischen Störungen, die beim Schalten
induktiver Lasten entstehen. Hochfrequente Störungen von induktiven Lasten ohne
ausreichende Schutzbeschaltung können den Betrieb der PLC unterbrechen. Am effektivsten
verringern Sie elektrische Störungen durch Anordnen einer externen Schutzbeschaltung
parallel zur Last und physisch in der Nähe der Last.
