Technische Daten

A.8 Analoge Signalmodule (SMs)

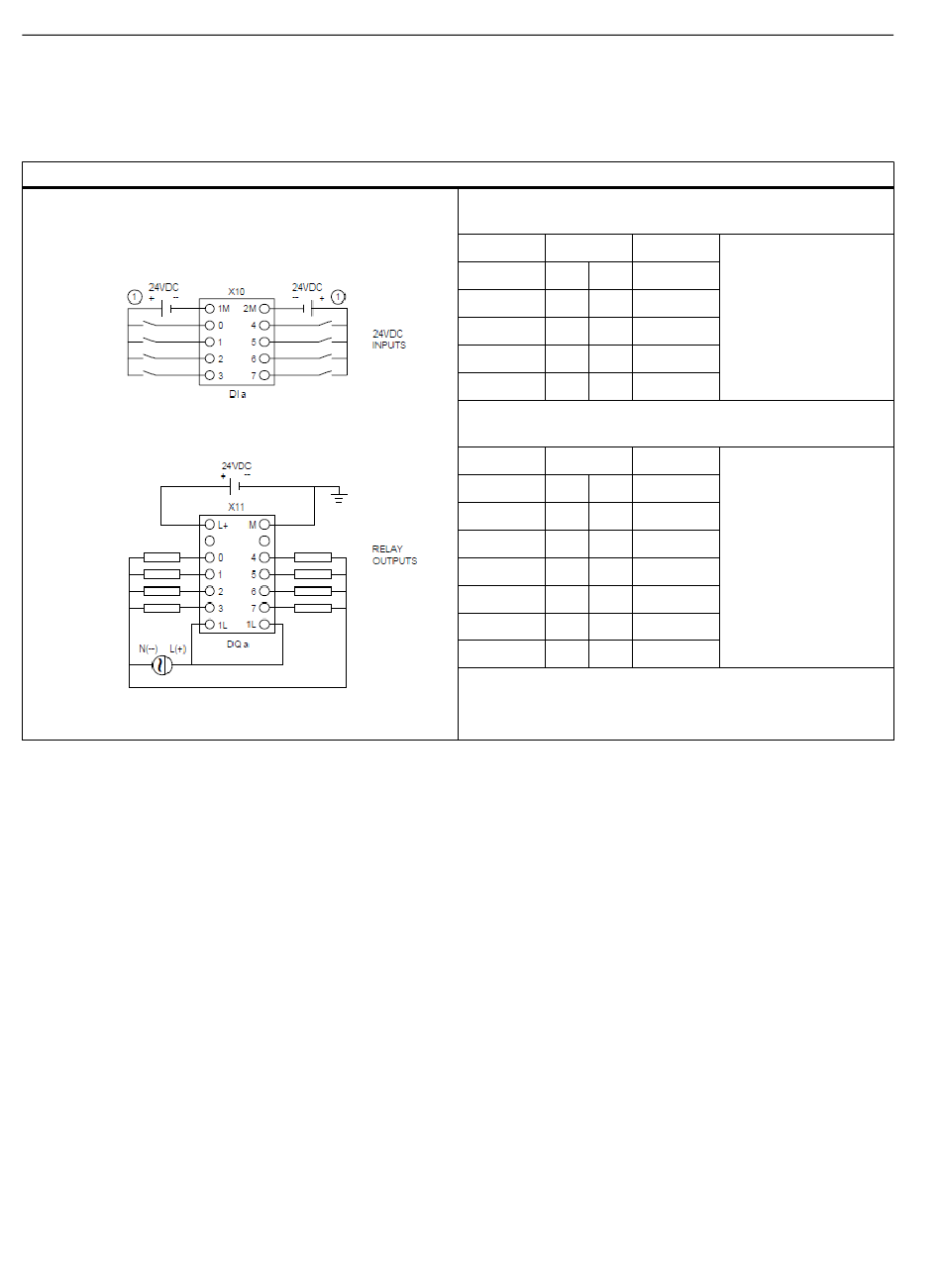

Schaltplan
Der Schaltplan und die Positionen der Stiftleisten sind unten abgebildet:
SM 1223 DI 8 x 24 V DC / DO 8 x Relais
A.8 Analoge Signalmodule (SMs)
316
X10: Obere Anschlussklemme für Anwender (grau, keine Co­
dierung)
Signal Pin #
1M 1 2
DI a.0 3 4
DI a.1 5 6
DI a.2 7 8
DI a.3 9 10
X11: Untere Anschlussklemme für Anwender (orange, Codie­
rung Typ A)
Signal Pin #
L+ 1 2
3 4
DO a.0 5 6
DO a.1 7 8
DO a.2 9 10
DO a.3 11 12
1L 13 14
①
Bei stromziehenden Eingängen "-" an "M" anschließen (ab­
gebildet). Bei stromliefernden Eingängen "+" an "M" anschlie­
ßen.
S7-1200 G2 Speicherprogrammierbare Steuerung
Systemhandbuch, V1.0 01/2025, A5E52923937-AA
Signal
2M
DI a.4
DI a.5
DI a.6
DI a.7
Signal
M
DO a.4
DO a.5
DO a.6
DO a.7
1L
