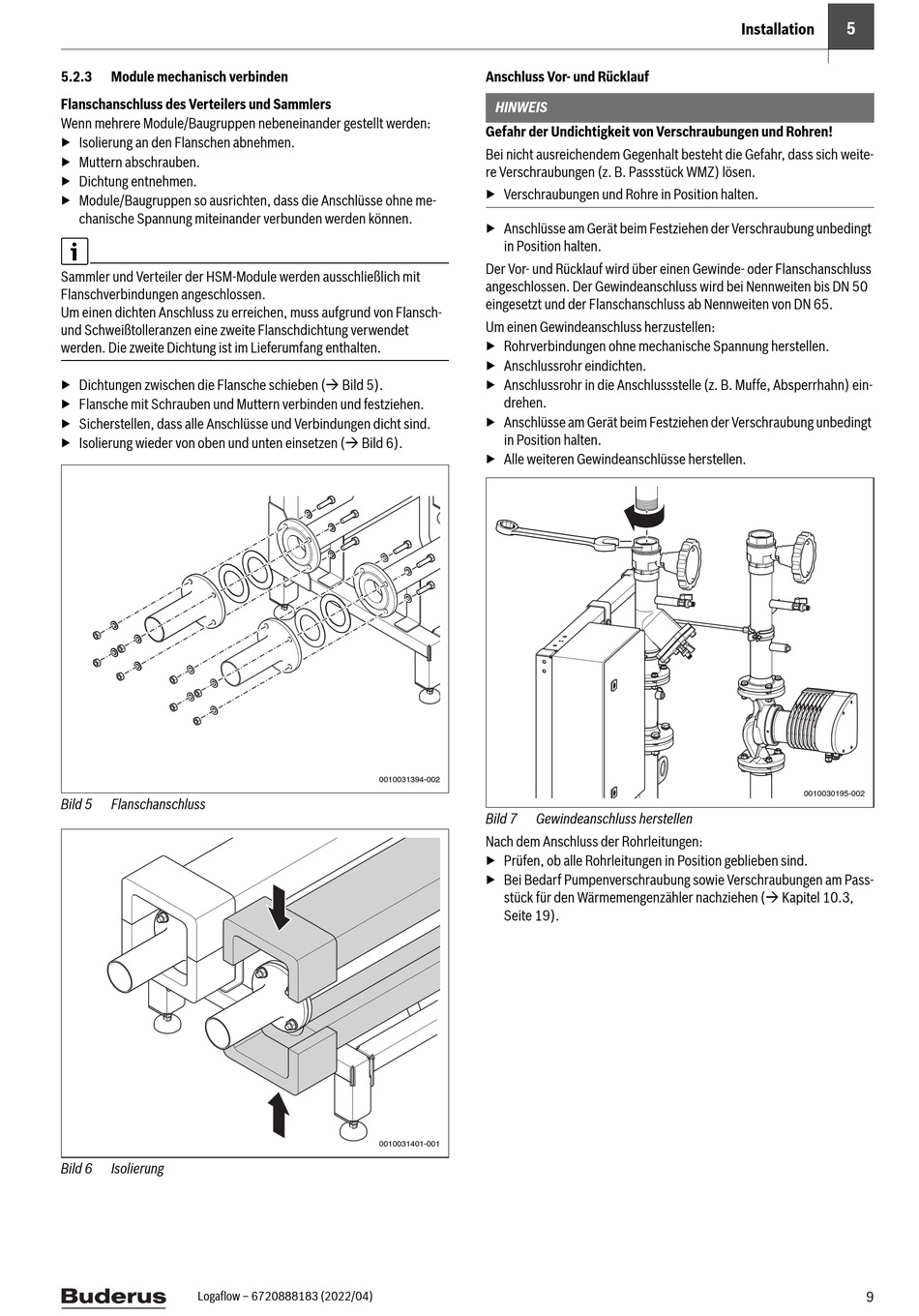

5.2.3 Module mechanisch verbinden
Flanschanschluss des Verteilers und Sammlers
Wenn mehrere Module/Baugruppen nebeneinander gestellt werden:
▶ Isolierung an den Flanschen abnehmen.
▶ Muttern abschrauben.
▶ Dichtung entnehmen.
▶ Module/Baugruppen so ausrichten, dass die Anschlüsse ohne me-
chanische Spannung miteinander verbunden werden können.
Sammler und Verteiler der HSM-Module werden ausschließlich mit
Flanschverbindungen angeschlossen.
Um einen dichten Anschluss zu erreichen, muss aufgrund von Flansch-
und Schweißtolleranzen eine zweite Flanschdichtung verwendet
werden. Die zweite Dichtung ist im Lieferumfang enthalten.
▶ Dichtungen zwischen die Flansche schieben ( Bild 5).
▶ Flansche mit Schrauben und Muttern verbinden und festziehen.
▶ Sicherstellen, dass alle Anschlüsse und Verbindungen dicht sind.
▶ Isolierung wieder von oben und unten einsetzen ( Bild 6).
Bild 5 Flanschanschluss
Bild 6 Isolierung
Logaflow – 6720888183 (2022/04)
Anschluss Vor- und Rücklauf
HINWEIS
Gefahr der Undichtigkeit von Verschraubungen und Rohren!
Bei nicht ausreichendem Gegenhalt besteht die Gefahr, dass sich weite-
re Verschraubungen (z. B. Passstück WMZ) lösen.
▶ Verschraubungen und Rohre in Position halten.
▶ Anschlüsse am Gerät beim Festziehen der Verschraubung unbedingt
in Position halten.
Der Vor- und Rücklauf wird über einen Gewinde- oder Flanschanschluss
angeschlossen. Der Gewindeanschluss wird bei Nennweiten bis DN 50
eingesetzt und der Flanschanschluss ab Nennweiten von DN 65.
Um einen Gewindeanschluss herzustellen:
▶ Rohrverbindungen ohne mechanische Spannung herstellen.
▶ Anschlussrohr eindichten.
▶ Anschlussrohr in die Anschlussstelle (z. B. Muffe, Absperrhahn) ein-
drehen.
▶ Anschlüsse am Gerät beim Festziehen der Verschraubung unbedingt
in Position halten.
▶ Alle weiteren Gewindeanschlüsse herstellen.
0010031394-002
Bild 7 Gewindeanschluss herstellen
Nach dem Anschluss der Rohrleitungen:
▶ Prüfen, ob alle Rohrleitungen in Position geblieben sind.
▶ Bei Bedarf Pumpenverschraubung sowie Verschraubungen am Pass-
stück für den Wärmemengenzähler nachziehen ( Kapitel 10.3,
Seite 19).
0010031401-001
