6
Elektrischer Anschluss
6.3 Anschluss
Unsachgemäße Steckversuche unter Spannung können das Regelgerät
zerstören und zu gefährlichen Stromschlägen führen.
Beim elektrischen Anschluss beachten:
▶ Alle elektrischen Anschlüsse, Schutzmaßnahmen und Sicherungen
von zugelassenen Fachkräften unter Berücksichtigung der jeweils
gültigen Normen und Richtlinien sowie der örtlichen Vorschriften
ausführen.
▶ Elektrischen Anschluss als Festanschluss nach örtlichen Vorschriften
ausführen.
▶ Bei Installation der Geräte den Erdungsanschluss gewährleisten.
▶ Den auf dem Typschild genannten Gesamtstrom und die Teilströme je
Schutzschalter und Anschluss nicht überschreiten.
▶ Keine weiteren Verbraucher am Netzanschluss des Geräts
anschließen.
Für den Anschluss externer Kabel:
▶ Schaltplan beachten.
Für den Anschluss modulspezifischer Zusatzbauteile:
▶ Modulunterlagen beachten.
Um induktive Beeinflussungen zu vermeiden:
▶ Alle Kleinspannungskabel von Netzspannung führenden Kabeln
getrennt verlegen (Mindestabstand 100 mm).
Kabeleinführungen
Die Ansicht und die Belegung der Kabeleinführungen ist vom Modul und
den verwendeten Bauteilen abhängig.
1
2 3 4

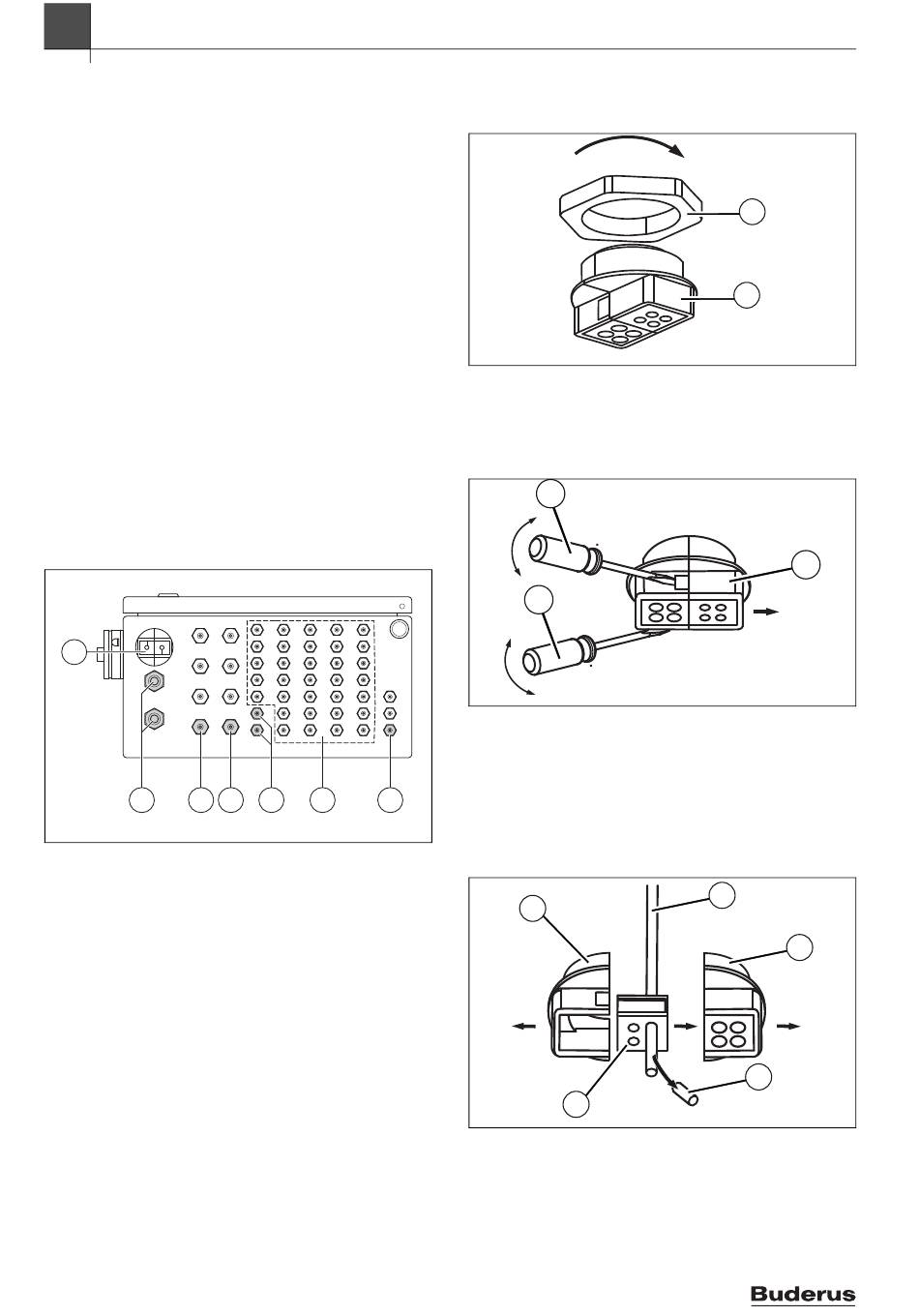

Bild 10 Kabeleinführungen (Beispiel)
[1] Herausnehmbare Einführung für Netzwerkkabel (LAN-Kabel)
[2] Netzanschluss
[3] Einführung für Netzanschluss Pumpe
[4] Einführung für Steuerkabel Pumpe
[5] Einführung für Misch-, Regelventil und Steuerleitung 0...10 V
[6] Allgemeine Kabeleinführungen (Belegung ist abhängig von Modul-
art und Anzahl innerhalb der Baugruppe)
[7] Einführung für Erdungskabel (PE)
12
5 6 7
0010031194-001
Netzwerkkabel einführen
▶ Mutter [1] im Schaltschrank lösen.
▶ Geteilte Kabeldurchführung [2] aus dem Schaltschrank schieben.
Bild 11 Mutter lösen
[1] Mutter
[2] Kabeldurchführung
▶ Schraubendreher [3] benutzen, um die Kabeldurchführung [2] zu
trennen.
3
3
Bild 12 Kabeldurchführung trennen
[2] Kabeldurchführung
[3] Schraubendreher
▶ Dichtungseinsatz [4] von der Kabeldurchführung [5] trennen.
▶ Stopfen [7] herausziehen.
▶ Kabel mit RJ-Steckverbindung [6] durch die Dichtungseinsatz [4]
führen.
▶ Dichtungseinsatz [4] in die Kabeldurchführung [5] einsetzen.
5
4
Bild 13 Dichtungseinsatz einsetzen
[4] Dichtungseinsatz
[5] Teile der Kabeldurchführung
[6] Stopfen
[7] Kabel mit RJ-Steckverbindung
▶ Teile der Kabeldurchführung [5] zusammenstecken.
Logaflow – 6720888183 (2022/04)
1
2
0010044215-001
2
0010044216-001
6
5
7
0010044217-001
