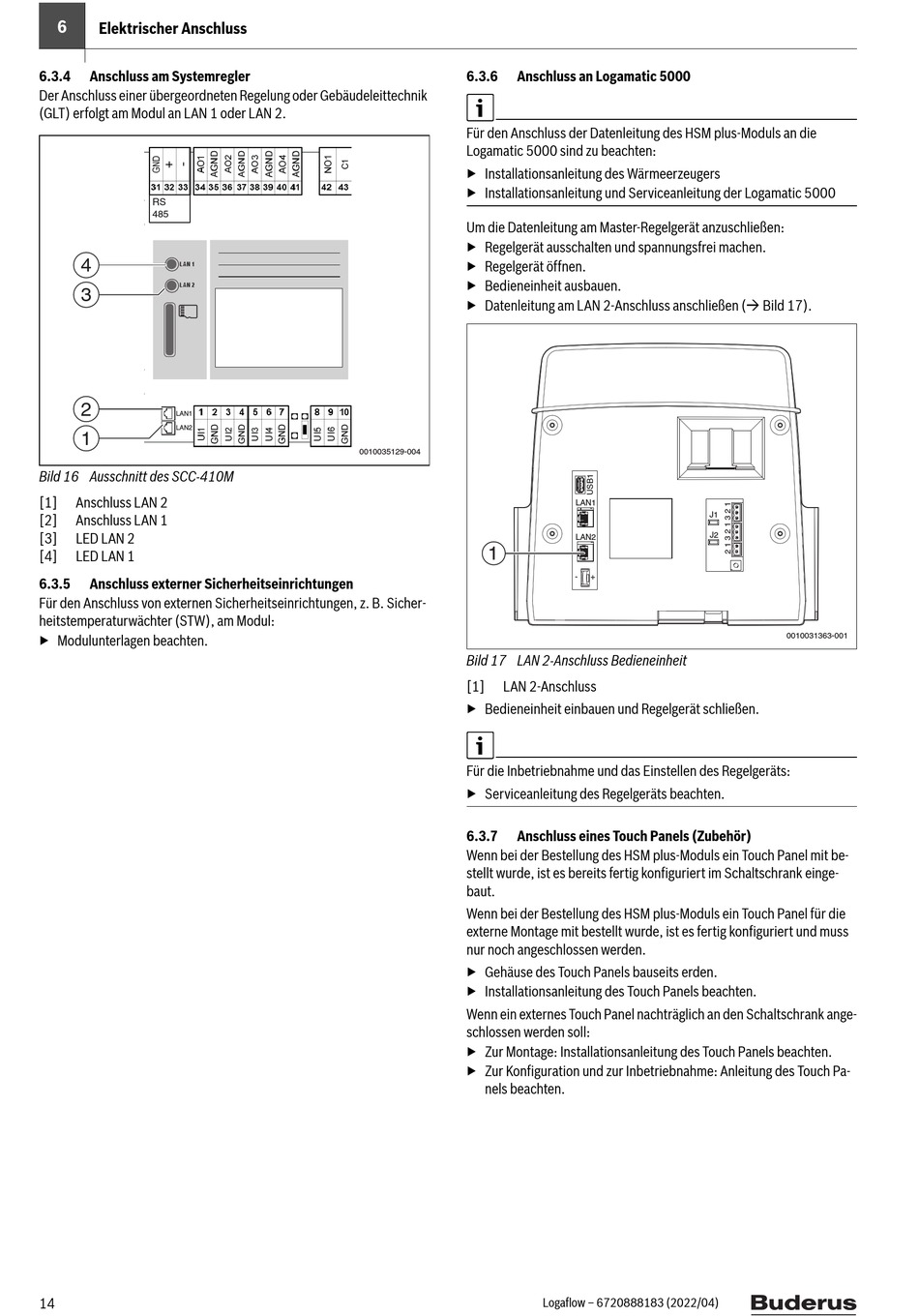

6
Elektrischer Anschluss
6.3.4 Anschluss am Systemregler
Der Anschluss einer übergeordneten Regelung oder Gebäudeleittechnik
(GLT) erfolgt am Modul an LAN 1 oder LAN 2.
RS
485
4
LAN 1
LAN 2
3
2
LAN1
LAN2
1
Bild 16 Ausschnitt des SCC-410M
[1] Anschluss LAN 2
[2] Anschluss LAN 1
[3] LED LAN 2
[4] LED LAN 1
6.3.5 Anschluss externer Sicherheitseinrichtungen
Für den Anschluss von externen Sicherheitseinrichtungen, z. B. Sicher-
heitstemperaturwächter (STW), am Modul:
▶ Modulunterlagen beachten.
14
6.3.6 Anschluss an Logamatic 5000
Für den Anschluss der Datenleitung des HSM plus-Moduls an die
Logamatic 5000 sind zu beachten:
▶ Installationsanleitung des Wärmeerzeugers
▶ Installationsanleitung und Serviceanleitung der Logamatic 5000
Um die Datenleitung am Master-Regelgerät anzuschließen:
▶ Regelgerät ausschalten und spannungsfrei machen.
▶ Regelgerät öffnen.
▶ Bedieneinheit ausbauen.
▶ Datenleitung am LAN 2-Anschluss anschließen ( Bild 17).
0010035129-004
1
Bild 17 LAN 2-Anschluss Bedieneinheit
[1] LAN 2-Anschluss
▶ Bedieneinheit einbauen und Regelgerät schließen.
Für die Inbetriebnahme und das Einstellen des Regelgeräts:
▶ Serviceanleitung des Regelgeräts beachten.
6.3.7 Anschluss eines Touch Panels (Zubehör)
Wenn bei der Bestellung des HSM plus-Moduls ein Touch Panel mit be-
stellt wurde, ist es bereits fertig konfiguriert im Schaltschrank einge-
baut.
Wenn bei der Bestellung des HSM plus-Moduls ein Touch Panel für die
externe Montage mit bestellt wurde, ist es fertig konfiguriert und muss
nur noch angeschlossen werden.
▶ Gehäuse des Touch Panels bauseits erden.
▶ Installationsanleitung des Touch Panels beachten.
Wenn ein externes Touch Panel nachträglich an den Schaltschrank ange-
schlossen werden soll:
▶ Zur Montage: Installationsanleitung des Touch Panels beachten.
▶ Zur Konfiguration und zur Inbetriebnahme: Anleitung des Touch Pa-
nels beachten.
LAN1
J1
J2
LAN2
- +
Logaflow – 6720888183 (2022/04)
