▶ Kabeldurchführung [2] in den Schaltschrank einsetzen ( Bild 14).
▶ Mutter [1] auf die Kabeldurchführung [2] schrauben und festziehen.

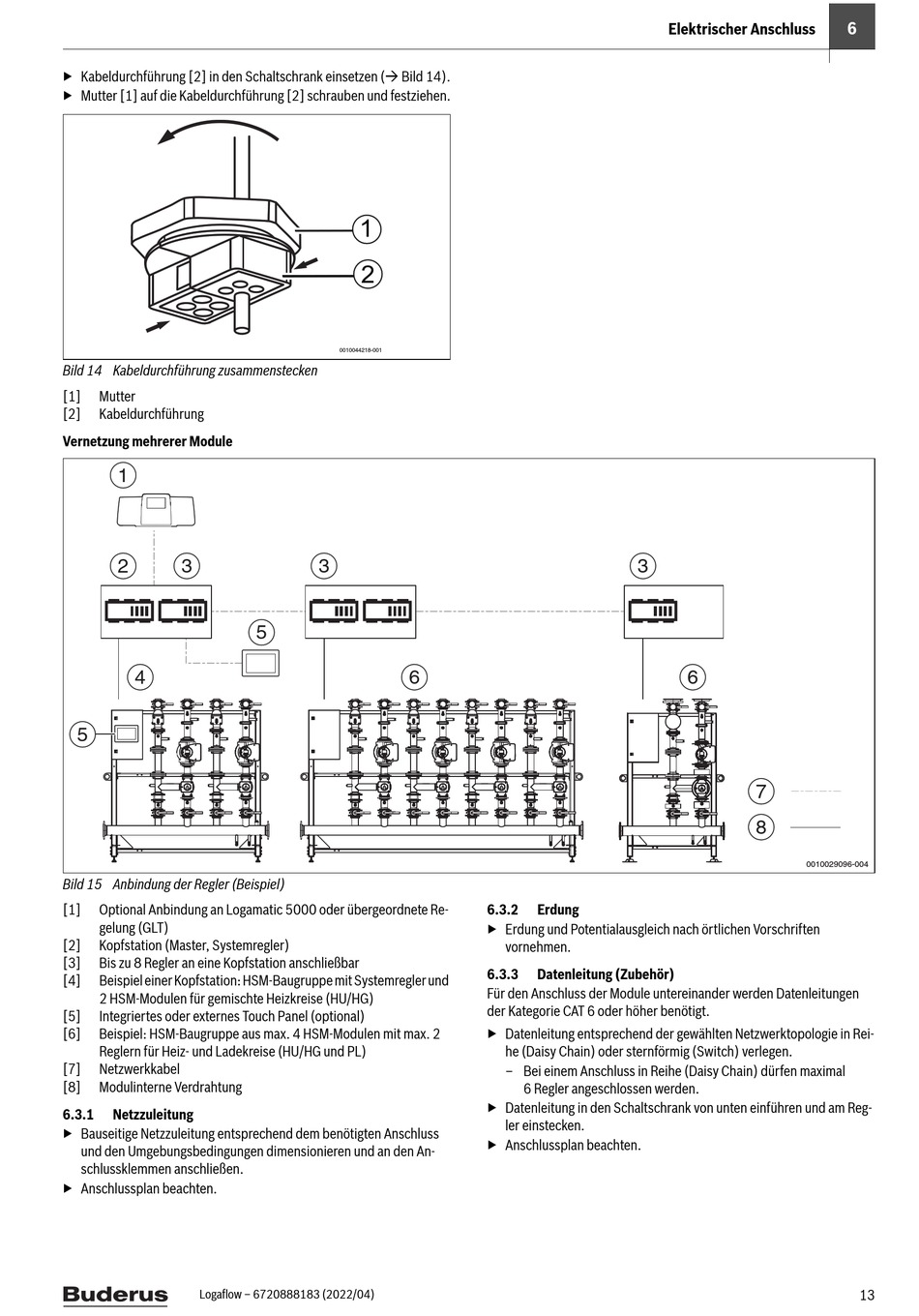

Bild 14 Kabeldurchführung zusammenstecken
[1] Mutter
[2] Kabeldurchführung
Vernetzung mehrerer Module
1
2 3
4
5
Bild 15 Anbindung der Regler (Beispiel)
[1] Optional Anbindung an Logamatic 5000 oder übergeordnete Re-
gelung (GLT)
[2] Kopfstation (Master, Systemregler)
[3] Bis zu 8 Regler an eine Kopfstation anschließbar
[4] Beispiel einer Kopfstation: HSM-Baugruppe mit Systemregler und
2 HSM-Modulen für gemischte Heizkreise (HU/HG)
[5] Integriertes oder externes Touch Panel (optional)
[6] Beispiel: HSM-Baugruppe aus max. 4 HSM-Modulen mit max. 2
Reglern für Heiz- und Ladekreise (HU/HG und PL)
[7] Netzwerkkabel
[8] Modulinterne Verdrahtung
6.3.1 Netzzuleitung
▶ Bauseitige Netzzuleitung entsprechend dem benötigten Anschluss
und den Umgebungsbedingungen dimensionieren und an den An-
schlussklemmen anschließen.
▶ Anschlussplan beachten.
Logaflow – 6720888183 (2022/04)
1
2
0010044218-001
3
5
6
3
6.3.2 Erdung
▶ Erdung und Potentialausgleich nach örtlichen Vorschriften
vornehmen.
6.3.3 Datenleitung (Zubehör)
Für den Anschluss der Module untereinander werden Datenleitungen
der Kategorie CAT 6 oder höher benötigt.
▶ Datenleitung entsprechend der gewählten Netzwerktopologie in Rei-
he (Daisy Chain) oder sternförmig (Switch) verlegen.
– Bei einem Anschluss in Reihe (Daisy Chain) dürfen maximal
6 Regler angeschlossen werden.
▶ Datenleitung in den Schaltschrank von unten einführen und am Reg-
ler einstecken.
▶ Anschlussplan beachten.
Elektrischer Anschluss
6
7
8
0010029096-004
6
