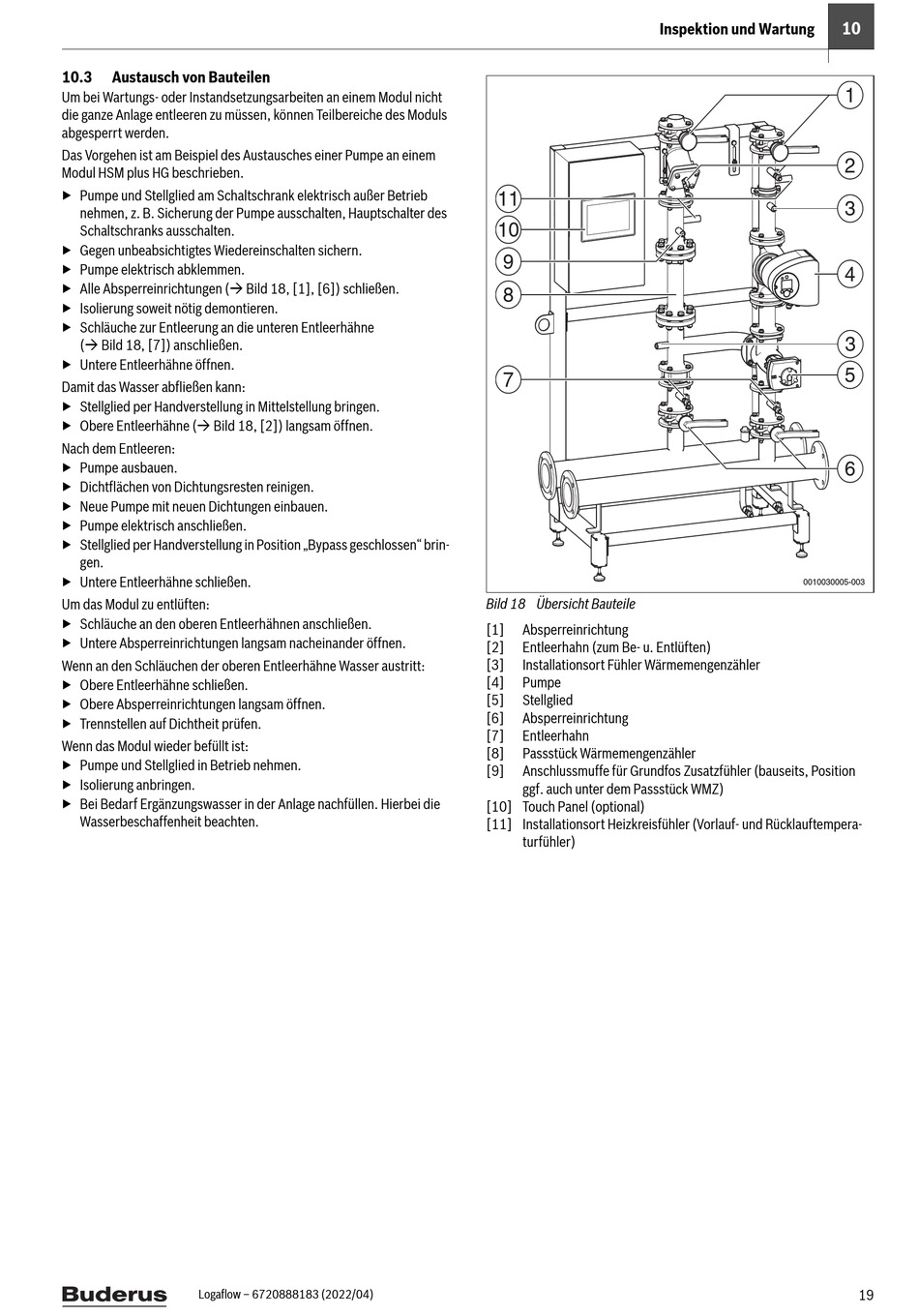

10.3 Austausch von Bauteilen
Um bei Wartungs- oder Instandsetzungsarbeiten an einem Modul nicht
die ganze Anlage entleeren zu müssen, können Teilbereiche des Moduls
abgesperrt werden.
Das Vorgehen ist am Beispiel des Austausches einer Pumpe an einem
Modul HSM plus HG beschrieben.
▶ Pumpe und Stellglied am Schaltschrank elektrisch außer Betrieb
nehmen, z. B. Sicherung der Pumpe ausschalten, Hauptschalter des
Schaltschranks ausschalten.
▶ Gegen unbeabsichtigtes Wiedereinschalten sichern.
▶ Pumpe elektrisch abklemmen.
▶ Alle Absperreinrichtungen ( Bild 18, [1], [6]) schließen.
▶ Isolierung soweit nötig demontieren.
▶ Schläuche zur Entleerung an die unteren Entleerhähne
( Bild 18, [7]) anschließen.
▶ Untere Entleerhähne öffnen.
Damit das Wasser abfließen kann:
▶ Stellglied per Handverstellung in Mittelstellung bringen.
▶ Obere Entleerhähne ( Bild 18, [2]) langsam öffnen.
Nach dem Entleeren:
▶ Pumpe ausbauen.
▶ Dichtflächen von Dichtungsresten reinigen.
▶ Neue Pumpe mit neuen Dichtungen einbauen.
▶ Pumpe elektrisch anschließen.
▶ Stellglied per Handverstellung in Position „Bypass geschlossen" brin-
gen.
▶ Untere Entleerhähne schließen.
Um das Modul zu entlüften:
▶ Schläuche an den oberen Entleerhähnen anschließen.
▶ Untere Absperreinrichtungen langsam nacheinander öffnen.
Wenn an den Schläuchen der oberen Entleerhähne Wasser austritt:
▶ Obere Entleerhähne schließen.
▶ Obere Absperreinrichtungen langsam öffnen.
▶ Trennstellen auf Dichtheit prüfen.
Wenn das Modul wieder befüllt ist:
▶ Pumpe und Stellglied in Betrieb nehmen.
▶ Isolierung anbringen.
▶ Bei Bedarf Ergänzungswasser in der Anlage nachfüllen. Hierbei die
Wasserbeschaffenheit beachten.
Logaflow – 6720888183 (2022/04)
Inspektion und Wartung
11
10
9
8
7
Bild 18 Übersicht Bauteile
[1] Absperreinrichtung
[2] Entleerhahn (zum Be- u. Entlüften)
[3] Installationsort Fühler Wärmemengenzähler
[4] Pumpe
[5] Stellglied
[6] Absperreinrichtung
[7] Entleerhahn
[8] Passstück Wärmemengenzähler
[9] Anschlussmuffe für Grundfos Zusatzfühler (bauseits, Position
ggf. auch unter dem Passstück WMZ)
[10] Touch Panel (optional)
[11] Installationsort Heizkreisfühler (Vorlauf- und Rücklauftempera-
turfühler)
10
1
2
3
4
3
5
6
