Buderus Logaflow HSM plus Installationsanleitung Für Die Fachkraft Seite 6

2
Angaben zum Produkt
Wärmeerzeuger
Die HSM-Module werden an eine Logamatic 5000 oder eine externe Ge-
bäudeleittechnik angeschlossen. Eine Regelung eines Wärmeerzeugers
ist nicht Bestandteil.
Bei Verwendung des Puffer-Bypass-Moduls können Wärmeerzeuger,
z.B. BHKW angesteuert werden. Dies ist abhängig von den vorhanden
Schnittstellen des Wärmeerzeugers.
Im Folgenden werden Heizkessel, Kessel, Wandgeräte, Brennwertgeräte
und andere Wärmeerzeuger als Wärmeerzeuger oder Kessel bezeichnet.
Touch Panel (Zubehör)
Wenn bei der Bestellung des HSM plus-Moduls ein Touch Panel mitbe-
stellt wurde, ist es fertig konfiguriert im Schaltschrank eingebaut.
Wenn bei der Bestellung des HSM plus-Moduls ein Touch Panel für die
externe Montage mitbestellt wurde, ist es fertig konfiguriert und muss
bauseits installiert und angeschlossen werden.
Die Bedienung kann dann über das Touch Panel erfolgen.
▶ Unterlagen des Touch Panels beachten.
Antippen/anklicken
Je nach verwendetem Anzeigemedium (PC-Display, Bedienoberfläche)
kann die Bedienung durch Antippen der Bedienoberfläche oder durch
Anklicken mit der Maus geschehen. Im Folgenden wird der Begriff „antip-
pen" verwendet.
6
2.12 Produktübersicht
Die Produktübersicht zu dem jeweiligen Modul ist in den Unterlagen
enthalten, die mit dem Modul mitgeliefert werden.
1
15
14
13
12
11
10

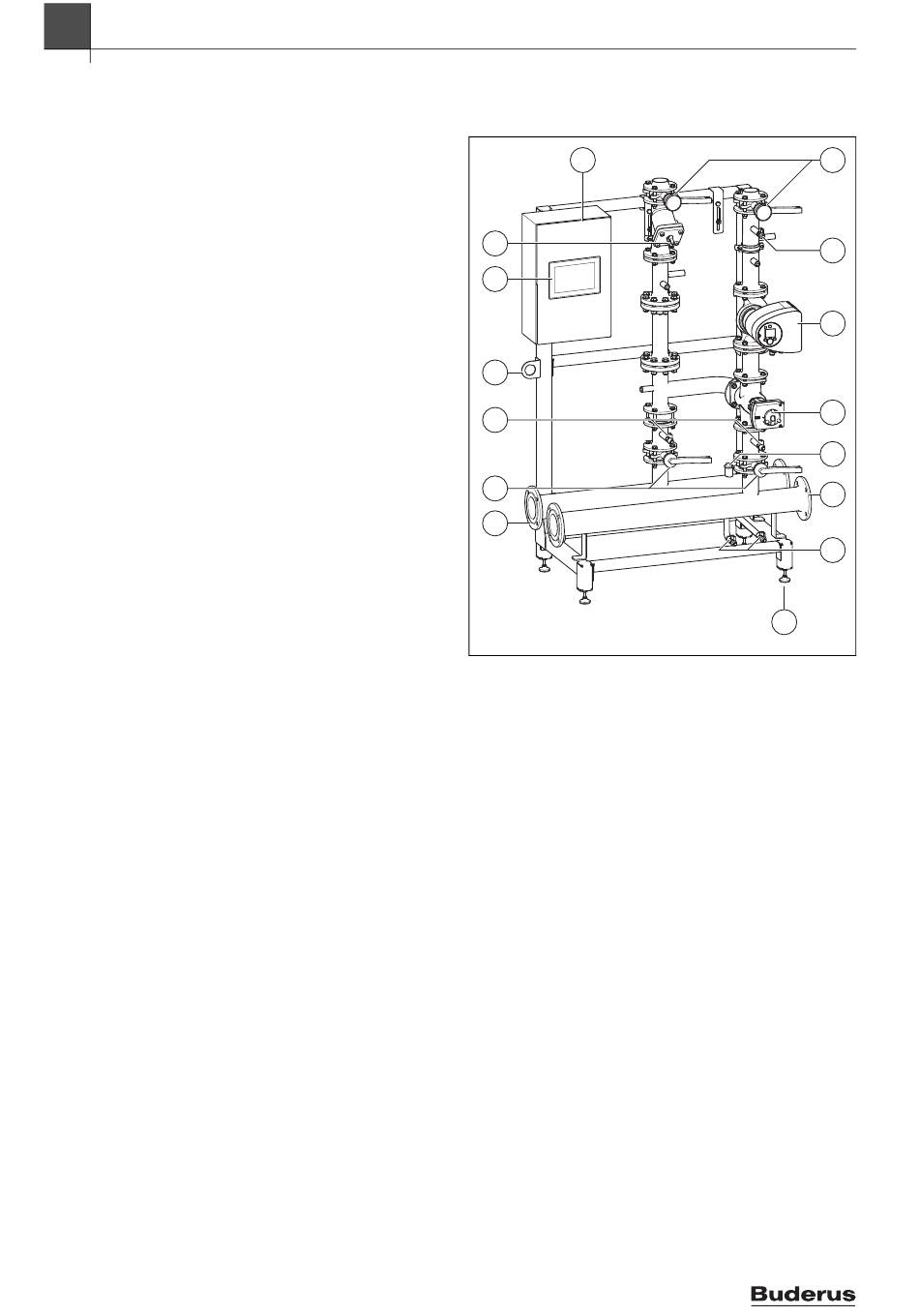

Bild 1 Produktübersicht (Beispiel)
[1] Schaltschrank
[2] Absperreinrichtung
[3] Oberer Entleerhahn
[4] Pumpe
[5] Stellglied (Misch- oder Regelventil)
[6] Anschluss Ausdehnungsgefäß (hinter Vorlauf)
[7] Vorlauf (VL)
[8] Entleerung
[9] Stellfüße
[10] Rücklauf (RL)
[11] Absperreinrichtung
[12] Unterer Entleerhahn
[13] Öse zur Transportsicherung (auf beiden Seiten)
[14] Touch Panel (optional)
[15] Filter/Schmutzfänger mit Entleerung/Entlüftung (unter der Isolie-
rung)
Logaflow – 6720888183 (2022/04)
2
3
4
5
6
7
8
9
0010029981-004
