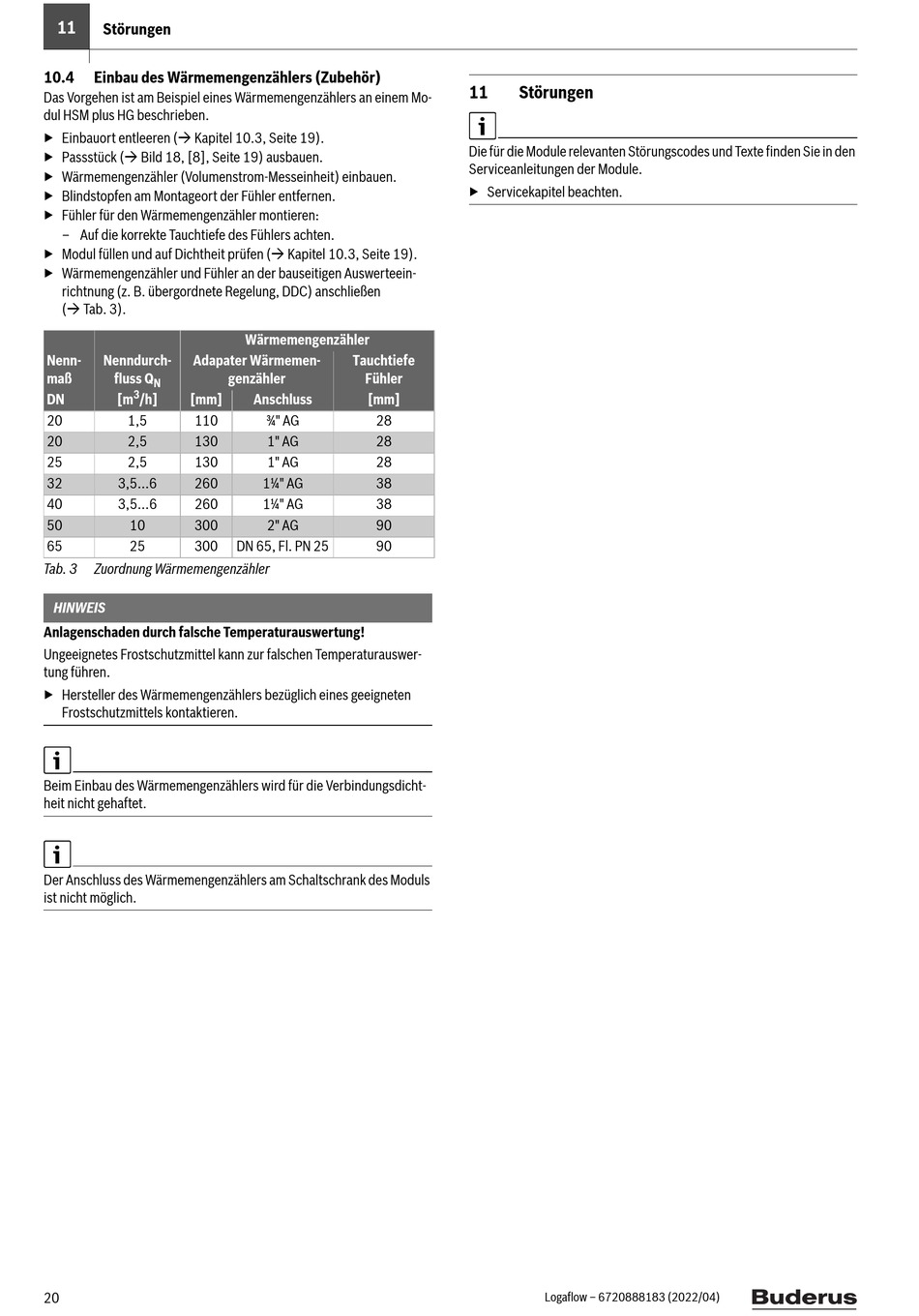

10.4 Einbau des Wärmemengenzählers (Zubehör)
Das Vorgehen ist am Beispiel eines Wärmemengenzählers an einem Mo-
dul HSM plus HG beschrieben.
▶ Einbauort entleeren ( Kapitel 10.3, Seite 19).
▶ Passstück ( Bild 18, [8], Seite 19) ausbauen.
▶ Wärmemengenzähler (Volumenstrom-Messeinheit) einbauen.
▶ Blindstopfen am Montageort der Fühler entfernen.
▶ Fühler für den Wärmemengenzähler montieren:
– Auf die korrekte Tauchtiefe des Fühlers achten.
▶ Modul füllen und auf Dichtheit prüfen ( Kapitel 10.3, Seite 19).
▶ Wärmemengenzähler und Fühler an der bauseitigen Auswerteein-
richtnung (z. B. übergordnete Regelung, DDC) anschließen
( Tab. 3).
Nenn- Nenndurch- Adapater Wärmemen-
maß fluss Q
N
3
DN [m /h] [mm]
20 1,5 110
20 2,5 130
25 2,5 130
32 3,5...6 260
40 3,5...6 260
50 10 300
65 25 300
Tab. 3 Zuordnung Wärmemengenzähler
HINWEIS
Anlagenschaden durch falsche Temperaturauswertung!
Ungeeignetes Frostschutzmittel kann zur falschen Temperaturauswer-
tung führen.
▶ Hersteller des Wärmemengenzählers bezüglich eines geeigneten
Frostschutzmittels kontaktieren.
Beim Einbau des Wärmemengenzählers wird für die Verbindungsdicht-
heit nicht gehaftet.
Der Anschluss des Wärmemengenzählers am Schaltschrank des Moduls
ist nicht möglich.
20
Wärmemengenzähler
Tauchtiefe
genzähler Fühler
Anschluss [mm]
¾" AG 28
1" AG 28
1" AG 28
1¼" AG 38
1¼" AG 38
2" AG 90
DN 65, Fl. PN 25 90
11 Störungen
Die für die Module relevanten Störungscodes und Texte finden Sie in den
Serviceanleitungen der Module.
▶ Servicekapitel beachten.
