6 Elektrischer Anschluss
6.1 Sicherheitshinweise zum Elektrischen Anschluss
HLebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
Vor Arbeiten an elektrischen Teilen:
▶ Spannungsversorgung allpolig unterbrechen (Sicherung/LS-Schal-
ter) und gegen unbeabsichtigtes Wiedereinschalten sichern (z. B.
Netzstecker aus der Steckdose ziehen, Hauptschalter mit Schloss si-
chern).
HStörungen/Sachschaden durch induktive Beeinflussung!
▶ Alle Kleinspannungskabel von Netzspannung führenden Kabeln ge-
trennt verlegen (Mindestabstand 100 mm).
HLebensgefahr/Anlagenschaden durch hohe Temperaturen!
Alle Teile, die hohen Temperaturen direkt oder indirekt ausgesetzt sind,
müssen für diese Temperaturen ausgelegt sein.
▶ Kabel und elektrische Leitungen zuverlässig von heißen Bauteilen
fernhalten.
▶ Kabel und elektrische Leitungen in den Kabelführungen oder ober-
halb der Isolierung verlegen.
HSachschaden durch Nichtbeachten von Anleitungen!
Wenn weitere Anleitungen von Bauteilen nicht beachtet werden, kann es
durch fehlerhafte Verbindungen/Einstellungen zu Störungen und
Schäden an der Heizungsanlage kommen.
▶ Anweisungen aller Anleitungen der Bauteile beachten, die installiert
werden.
6.2 Schaltschrankaufbau
Im Schaltschrank des Moduls sind alle zum Modul gehörenden Fühler,
Stellglieder und Pumpen angeschlossen.
Der Anschluss der zur Regelung benötigten externen Fühler (z. B. Außen-
temperatur-, Speichertemperaturfühler, Pufferfühler) erfolgt bauseits
auf die Klemmleisten des Schaltschranks.
Optional kann ein Touch Panel angeschlossen sein oder angeschlossen
werden. Der Anschluss des Touch Panels erfolgt mit einem Datenkabel
der Kategorie CAT 6 (Anschluss an Position [4], [6] oder [7]).
Für eine eindeutige Zuordnung der externen Bauteile ist es sinnvoll, die
Anschlusskabel am Bauteil und an der Schaltschrankeinführung zu
beschriften.
Logaflow – 6720888183 (2022/04)
9
8
7
6
5
4
3
2
1

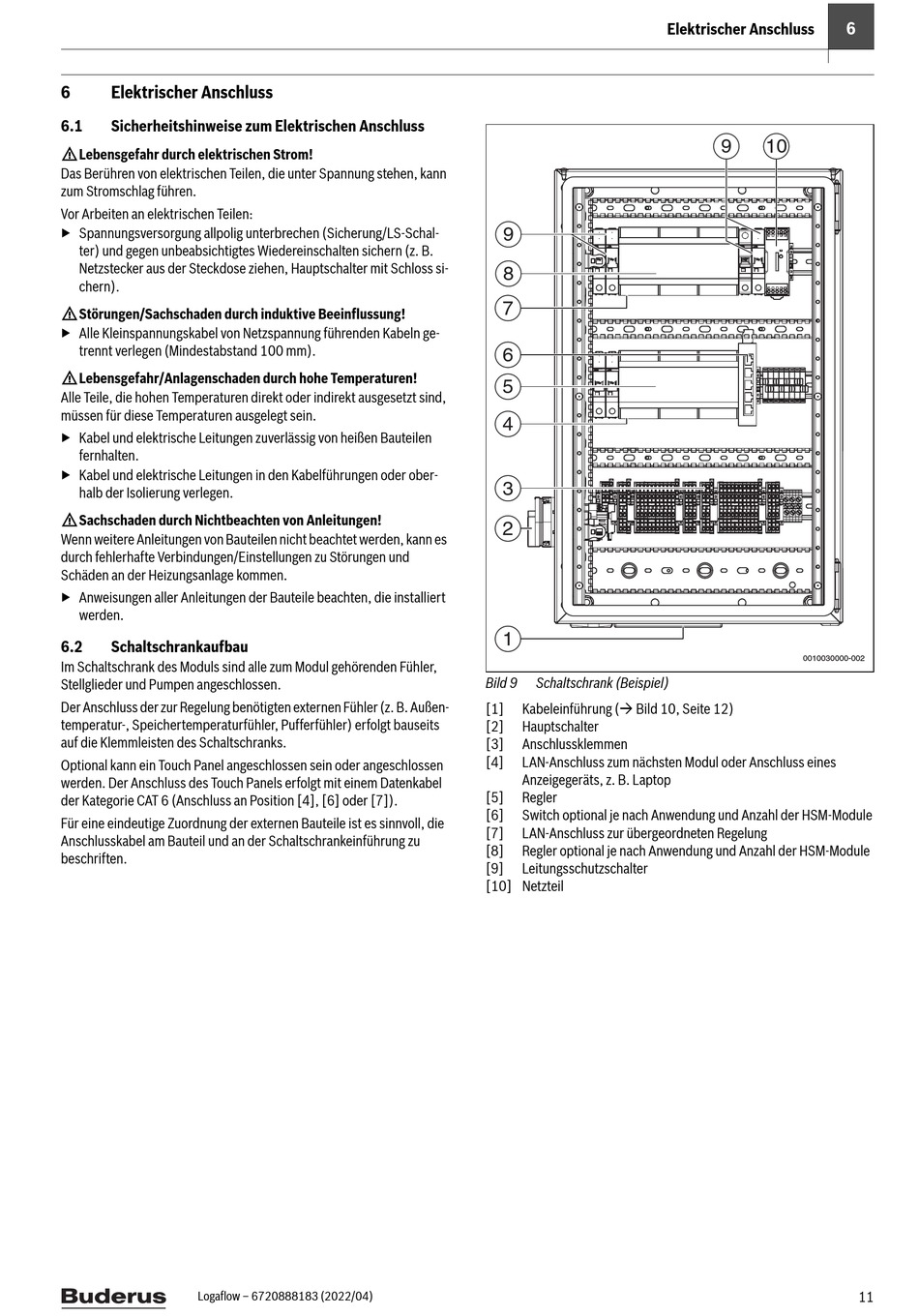

Bild 9 Schaltschrank (Beispiel)
[1] Kabeleinführung ( Bild 10, Seite 12)
[2] Hauptschalter
[3] Anschlussklemmen
[4] LAN-Anschluss zum nächsten Modul oder Anschluss eines
Anzeigegeräts, z. B. Laptop
[5] Regler
[6] Switch optional je nach Anwendung und Anzahl der HSM-Module
[7] LAN-Anschluss zur übergeordneten Regelung
[8] Regler optional je nach Anwendung und Anzahl der HSM-Module
[9] Leitungsschutzschalter
[10] Netzteil
