5
Installation
5 Installation
5.1 Voraussetzungen
5.1.1 Aufstellbedingungen
Bevor das Gerät aufgestellt werden kann, müssen die bauseitigen
Voraussetzungen erfüllt sein. Für die Einhaltung der Aufstellbedingun-
gen sind der Betreiber und der ausführende Fachbetrieb verantwortlich.
Der Aufstellraum muss folgende Bedingungen erfüllen:
• Der Aufstellraum muss für den gefahrlosen Betrieb geeignet sein.
• Der Aufstellraum muss so groß sein, dass für Bedienung und Wartung
ausreichend Platz zur Verfügung steht.
• Der Aufstellraum muss frostfrei sein.
• Die Aufstellfläche muss ausreichend tragfähig, eben und waagerecht
sein.
• Die Umgebungstemperatur darf 40 °C nicht überschreiten.
• Der Aufstellraum sollte eine Fußbodenentwässerung haben.
5.1.2 Mindestabstände
Um Montage, Wartung und Service des Geräts einfach zu ermöglichen:
▶ Um das Modul oder die Baugruppe ausreichend Platz für
Bedienungs-, Installations-, Wartungs- und Servicearbeiten vorse-
hen.
Zur Ermittlung des Platzbedarfs für HSM Module:
▶ Planungsanlage beachten.
▶ Maßblatt beachten.
5.2 Montage
Die Heizungsanlage muss frei-/selbsttragend sein, da das Gewicht die
HSM-Module nicht belasten darf.
5.2.1 Benennung
Wenn mehrere Module verwendet werden, muss bei der Montage die
Reihenfolge der Module nach dem mitgelieferten Montageplan beachtet
werden.
Die Module sind der Reihenfolge und der Funktion entsprechend be-
nannt. In der Benennung wird zuerst die Systembaugruppe, dann die
Baugruppe und dann das oder die Module auf der Baugruppe genannt.
In der Systembaugruppe sind die Baugruppen und Module zusammen-
gefasst, die über eine Kopfstation gesteuert werden, z. B. die
Versorgung für ein Gebäude.
Auf einer Baugruppe sind Module zusammengefasst.
8
Beispiel:
2 3
5 6

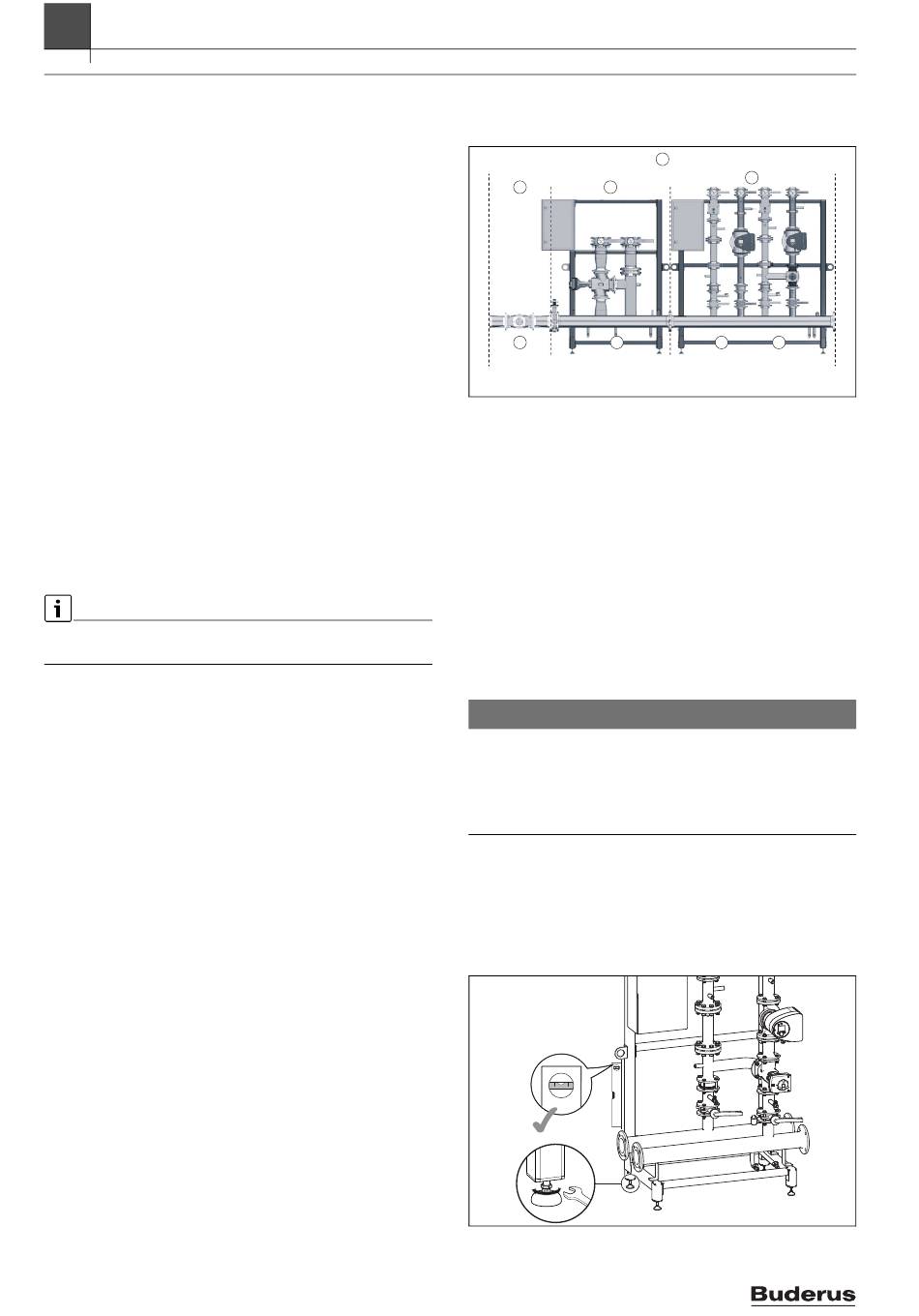

Bild 3 Benennung, Beispiel Systembaugruppe
[1] Systembaugruppe
[2] Baugruppe 1-1
[3] Baugruppe 1-2
[4] Baugruppe 1-3
[5] Modul 1-1-1, Wärmequellen-Bypass-Modul (SB)
[6] Modul 1-2-1, Puffer-Bypass-Modul (PB) mit Systemregler
[7] Modul 1-3-1, Pufferlade-Modul (PL1)
[8] Modul 1-3-2, Heizkreis-Modul gemischt (HG) = HC1 Heizkreis 1
Benennungsbeispiel:
1-3-2 = Systembaugruppe 1 [1]
1-3-2 = 3. Baugruppe [4] der Systemgruppe 1 [1]
1-3-2 = 2. Modul (gemischter Heizkreis) [8] in der Baugruppe 3 [4] der
Systemgruppe 1 [1]
5.2.2 Montage
HINWEIS
Sachschaden durch unsachgemäße Bewegung des Bauteils!
Unsachgemäßer Transport kann das Bauteil beschädigen!
▶ Nicht seitlich Kraft auf das Bauteil ausüben.
▶ Füße beim Ausrichten entlasten.
▶ Füße erst nach Positionierung des Bauteils herausdrehen.
Für die Ausrichtung, Montage und Verbindung der Module:
▶ Technische Daten, die dem Modul beiliegen, beachten.
▶ Modul auspacken.
▶ Verschlussstopfen aus den Rohranschlüssen entfernen.
▶ Modul durch Verstellen der Füße senkrecht und waagerecht
ausrichten.
Bild 4 Gerät waagerecht ausrichten
Logaflow – 6720888183 (2022/04)
