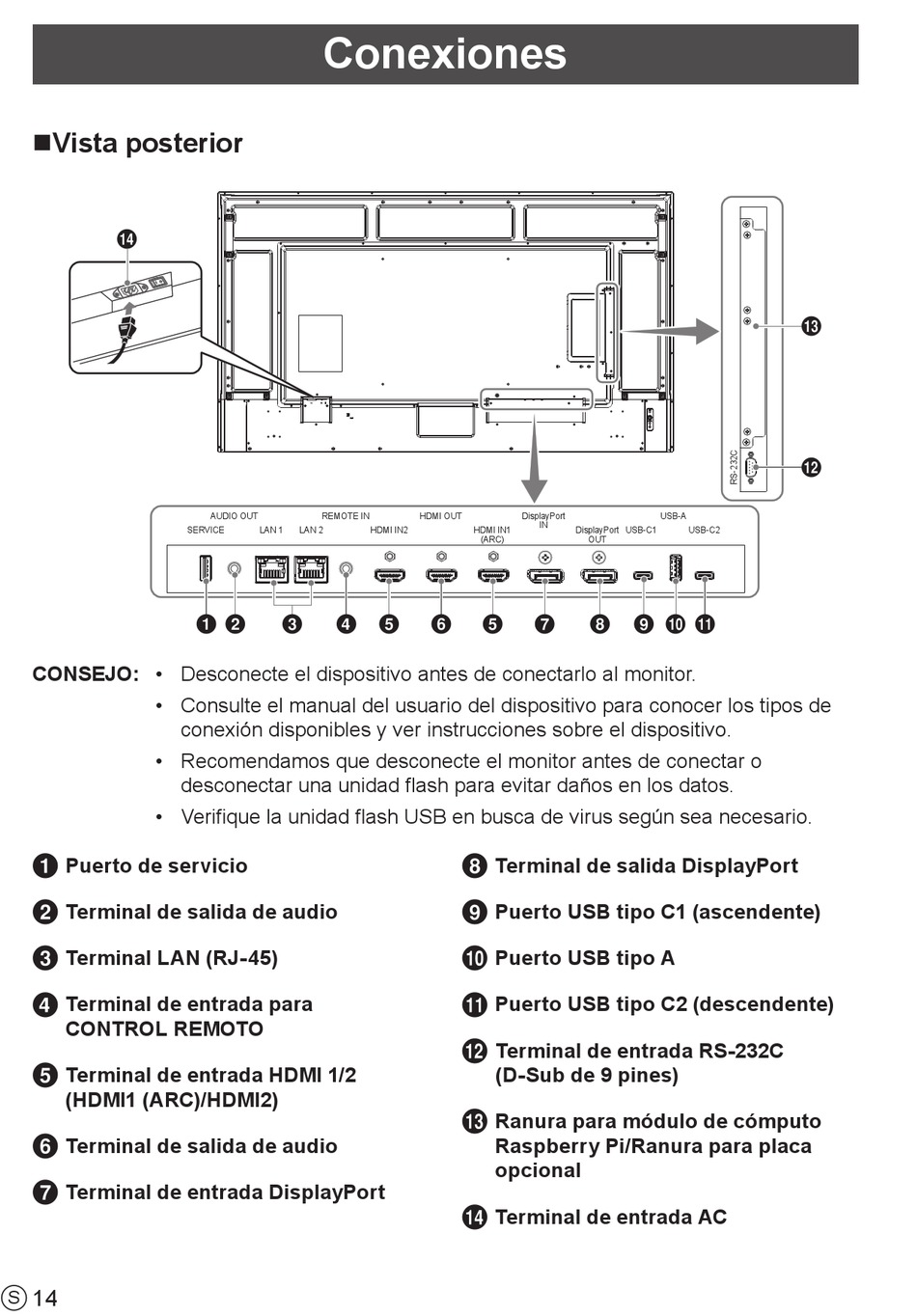

nVista posterior
$

CONSEJO:
• Desconecte el dispositivo antes de conectarlo al monitor.
 • Consulte el manual del usuario del dispositivo para conocer los tipos de
 • Recomendamos que desconecte el monitor antes de conectar o
 • Verifique la unidad flash USB en busca de virus según sea necesario.
Puerto de servicio
1
Terminal de salida de audio
2
Terminal LAN (RJ-45)
3
Terminal de entrada para
4
CONTROL REMOTO
Terminal de entrada HDMI 1/2
5
(HDMI1 (ARC)/HDMI2)
Terminal de salida de audio
6
Terminal de entrada DisplayPort
7
14
S
Conexiones
AUDIO OUT
REMOTE IN
SERVICE
LAN 1
LAN 2
1 2
3
4
conexión disponibles y ver instrucciones sobre el dispositivo.
desconectar una unidad flash para evitar daños en los datos.
HDMI OUT
DisplayPort
IN
HDMI IN2
HDMI IN1
(ARC)
5
6
5
7
Terminal de salida DisplayPort
8
Puerto USB tipo C1 (ascendente)
9
Puerto USB tipo A
0
Puerto USB tipo C2 (descendente)
!
Terminal de entrada RS-232C
@
(D-Sub de 9 pines)
Ranura para módulo de cómputo
#
Raspberry Pi/Ranura para placa
opcional
Terminal de entrada AC
$
USB-A
DisplayPort
USB-C1
USB-C2
OUT
8
9 0 !
#
@
