PN-L702B
LCD FARBMONITOR
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp PN-L702B

Inhaltszusammenfassung für Sharp PN-L702B

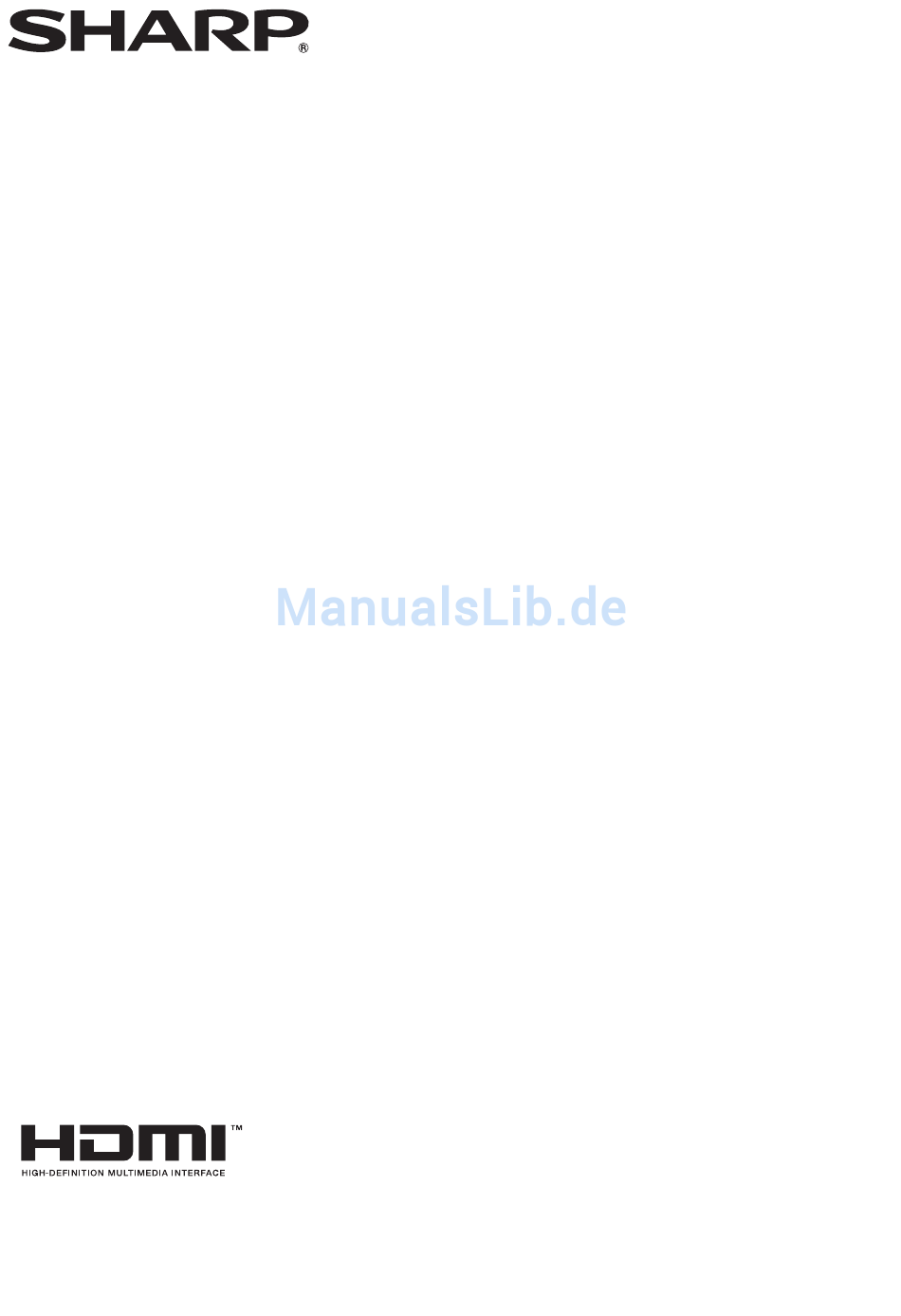

  • Seite 1 PN-L702B LCD FARBMONITOR BEDIENUNGSANLEITUNG...
  • Seite 2 Autorisierter Repräsentant in der Europäischen Union SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg...

  • Seite 3: Wichtige Informationen

    WICHTIGE INFORMATIONEN ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN. Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks weist den Benutzer auf das VORSICHT Vorhandensein nicht isolierter “gefährlicher Spannung”...

  • Seite 4: Entsorgungsinformationen Für Benutzer Aus Privathaushalten

    Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten: Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und kleine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden.

  • Seite 5: Verehrte Kundin, Verehrter Kunde

    VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch. SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß...

  • Seite 6: Wichtige Hinweise Für Die Sicherheit Von Kindern

    SICHERHEITSVORKEHRUNGEN (Fortsetzung) 15. Ersatzteile — Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen. 16.

  • Seite 7: Tipps Und Sicherheitshinweise

    Verlängerungskabel. Ein beschädigtes Kabel kann einen abzureiben oder zu berühren. Brand oder Stromschlag verursachen. - Wir bitten um Ihr Verständnis, dass Sharp über die gesetzlich - Verwenden Sie das Netzkabel nicht mit einer Mehrfachsteckdose. anerkannte Leistungshaftung hinaus keine Haftung für Die Verwendung eines Verlängerungskabels kann aufgrund von...

  • Seite 8: Wichtige Hinweise Zur Befestigung

    WICHTIGE HINWEISE ZUR BEFESTIGUNG • Dieses Produkt ist nicht für den Gebrauch im Freien gedacht. • Ein Montagewinkel, der den VESA-Spezifikationen entspricht, ist erforderlich. • Da der Monitor sehr schwer ist, sollten Sie Ihren Händler vor dem Befestigen, Abmontieren oder Transportieren des Monitors um Rat fragen. • Für die Wandbefestigung des Monitors sind Spezialkenntnisse erforderlich. Diese Arbeit darf daher nur von einem autorisierten SHARP-Händler durchgeführt werden. Führen Sie diese Arbeit niemals selbst durch. Unser Unternehmen übernimmt keine Verantwortung für Unfälle oder Verletzungen, die sich durch eine falsche Befestigung oder einen falschen Umgang mit dem Gerät ergeben. • Dieser Monitor kann nicht in vertikaler Ausrichtung verwendet werden. • Verwenden Sie den Monitor mit der Vorderseite senkrecht zu einer ebenen Fläche auf. Nötigenfalls können Sie den Monitor um bis zu 20 Grad nach oben neigen. • Halten Sie den Monitor beim Tragen entweder an Griffen oder an den Ecken der Unterseite. Legen Sie die Hand nicht auf den Bildschirm. Das Gerät könnte dadurch beschädigt werden, oder Sie könnten sich dabei verletzen. • Dieser Monitor sollte bei einer Umgebungstemperatur zwischen 5°C und 35°C verwendet werden. Rund um den Monitor muss genügend Luft sein, damit die Wärme aus dem Geräteinneren gut entweichen kann.

  • Seite 9: Inhaltsverzeichnis

     Installationsanleitung: 1  Touch-Pen: 1 (Abdeckung/Halterung): x 2 * Die Sharp Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet. * Der Umwelt zuliebe ! Batterien dürfen nicht mit den Siedlungsabfällen entsorgt werden, sondern verlangen Sonderbehandlung.

  • Seite 10: Teilebezeichnungen

    Wenn das PN-ZB01 (optional) angeschlossen ist • Wenden Sie sich zum Anschließen/Entfernen von 16. PC/AV DVI-D-Eingangsanschluss (Siehe Seite 13.) optionalem Zubehör an Ihren SHARP-Händler. 17. PC/AV DVI-D-Ausgangsanschluss (Siehe Seite 13.) • Öffnen Sie die Erweiterungs-Anschlussabdeckung nicht 18. LAN-Anschluss (Siehe Seite 13.) selbst.
  • Seite 11 Teilebezeichnungen 1. Signalgeber nFernbedienung 2. Taste POWER (Ein/Aus) (Siehe Seite 16.) 3. Taste MUTE (Stumm) (Siehe Seite 21.) 4. Taste VOL +/- (Lautstärke) (Siehe Seite 21.) Taste BRIGHT +/- (Helligkeit) (Siehe Seite 21.) Cursorsteuerung ( ) Tasten 5. Taste DISPLAY (Anzeige) (Siehe Seite 21.) 6.

  • Seite 12: Anschließen Von Zusatzgeräten

    Anschließen von Zusatzgeräten Wenn das PN-ZB01 (optional) angeschlossen ist Verbindung mit PC oder AV-Geräten Vorsicht • Schalten Sie unbedingt den Hauptschalter aus und ziehen 1. PC/AV HDMI-Eingangsanschluss Sie den Netzstecker, bevor Sie Kabel anschließen oder • Verwenden Sie ein handelsübliches HDMI-Kabel, das abziehen.

  • Seite 13: Verbindung, Wenn Das Pn-Zb01 (Optional) Angeschlossen Ist

    Anschließen von Zusatzgeräten Verbindung, wenn das PN-ZB01 14. Anschlüsse für externe Lautsprecher • Um externe Lautsprecher zu verwenden, stellen Sie unter (optional) angeschlossen ist SPEAKER SELECT <AUSWAHL LAUTSPRECHER> im Menü SETUP <KONFIG.> die Option EXTERNAL Das PN-ZB01 Erweiterungs-Board (optional) ermöglicht die <EXTERN>...

  • Seite 14: Anschließen Des Netzkabels

    Anschließen des Netzkabels Vorsicht • Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel. 1. Schalten Sie den Hauptschalter aus. 2. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Netzsteckdose. Wandsteckdose Hauptnetzschalter 3. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Wandsteckdose.

  • Seite 15: Vorbereiten Der Fernbedienung

    Vorbereiten der Fernbedienung Einlegen der Batterien Reichweite der Fernbedienung 1. Drücken Sie leicht auf den Batteriefachdeckel und schieben Die Fernbedienung funktioniert bis zu einem Abstand von etwa 5 m innerhalb eines Winkels von etwa 10° zur Mitte des Sie ihn in die Richtung des Pfeils. Fernbedienungssensors am Monitor.

  • Seite 16: Ein- Und Ausschalten

    Ein- und ausschalten Ein- und ausschalten Vorsicht • Schalten Sie zuerst den Monitor und erst danach den PC Drücken Sie auf die POWER-Taste oder auf den Netztaste, oder ein anderes Wiedergabegerät ein. um die Stromversorgung ein- oder auszuschalten. Einschalten des Netzstroms Touch-Panel-LED Netztaste Hauptnetzschalter...

  • Seite 17: Deaktivierung Der Ein-/Ausschaltfunktionen

    ON <EIN> gesetzt, und STANDBY MODE <STANDBY- interne Batterie leer. Wenden Sie sich für den Austausch der MODUS> ist auf LOW POWER <GERINGE LEISTUNG> Batterie an Ihren SHARP-Händler oder das nächstgelegene gesetzt. (Diese Einstellungen können nicht geändert SHARP Servicecenter. werden.) •...

  • Seite 18: Vorbereitung Der Touch-Pen-Verwendung/Berührungsfunktion

    Vorbereitung der Touch-Pen-Verwendung/Berührungsfunktion Einsetzen der Batterie Berührungsfunktion und Berührungsmodus 1. Drehen Sie den Batteriedeckel zum Abnehmen und Welche Berührungsfunktionen verwendet werden können, ist entfernen Sie die Abdeckung. von der Einstellung “Touch Mode Setting” im Touch-Panel- Treiber abhängig. Bei Windows XP/Windows Vista kann der Modus Zweifache Berührung nicht verwendet werden.
  • Seite 19 Vorbereitung der Touch-Pen-Verwendung/Berührungsfunktion Doppeltippen* Schwenken* Gleiche Funktion wie ein Doppelklick mit einer Maus. Für die Verwendung bei Bildschirmen mit Bildlaufleiste gedacht. Berühren Sie das Element zweimal rasch hintereinander mit Berühren Sie den Bildschirm mit dem Finger/Pen und dem Finger/Pen. bewegen Sie diesen in die Richtung, in die Sie blättern möchten.

  • Seite 20: Andere Funktionen

    Vorbereitung der Touch-Pen-Verwendung/Berührungsfunktion Andere Funktionen Drücken und Tippen Gleiche Funktion wie ein Klick mit der rechten Maustaste. In Windows 7 können die Fingereingabezeiger- und die Berühren Sie mit einem Finger den Bildschirm und tippen Sie Eingabebereich-Funktionen verwendet werden. ihn mit einem anderen Finger einmal an (Einfaches Tippen). Für Informationen zu diesen Funktionen wird auf die Windows- Hilfe verwiesen.

  • Seite 21: Allgemeiner Betrieb

    Allgemeiner Betrieb 2. MUTE Schaltet den Ton vorübergehend aus. Drücken Sie erneut auf die MUTE-Taste, um den Ton in der zuvor eingestellten Lautstärke wieder einzuschalten. 3. MENU Mit dieser Taste können Sie das Bildschirm-Menü ein- und ausblenden (siehe Seite 23). 4.
  • Seite 22 Allgemeiner Betrieb nUmschalten der Bildschirmgröße Je nach anliegendem Eingangssignal kann die Anzeige am Monitor unverändert bleiben, selbst wenn Sie die Bildschirmgröße ändern. WIDE PC-Eingang Passt das Bild so an, dass der gesamte Bildschirm ausgefüllt wird. <PANORAMA> AV-Eingang Ein Bild mit einem Bildformat von 4:3 wird so gedehnt, dass es die gesamte Bildfläche ausfüllt.

  • Seite 23: Menüoptionen

    Menüoptionen Anzeigen des Bildschirmmenüs TIPPS • Das jeweils angezeigte Menü hängt vom gewählten Video- und Audio-Einstellungen sowie die Einstellung Eingangsmodus ab. verschiedener Funktionen können vorgenommen werden. • Das Bildschirm-Menü verschwindet nach etwa 15 Sekunden In diesem Abschnitt wird beschrieben, wie die einzelnen automatisch, wenn in dieser Zeit keine Taste gedrückt wird.

  • Seite 24: Menüoptionen

    Menüoptionen Menüoptionen nPICTURE <BILD> DISPLAY Mit jedem Drücken von können Sie die Position des Das jeweils angezeigte Menü hängt vom gewählten Menüfensters verschieben. Eingangsmodus ab. AUTO (PC D-SUB/PC RGB) nSCREEN <BILDSCHIRM> Die Parameter ANALOG GAIN und ANALOG OFFSET werden automatisch eingestellt. DISPLAY Mit jedem Drücken von können Sie die Position des...
  • Seite 25 Menüoptionen nSETUP <KONFIG.> PRESET <VOR-EINST> Wählt die Farbtemperatur aus, wenn WHITE BALANCE auf OSD H-POSITION PRESET eingestellt ist. Damit wird die horizontale Position des Bildschirmmenüs Die Einstellwerte werden zur Orientierung angezeigt. Die eingestellt. Farbtemperatur des Bildschirms verändert sich im Laufe der OSD V-POSITION Zeit.
  • Seite 26 Menüoptionen nOPTION <OPTIONEN> AUTO ASSIGN ID No. <AUTOM. ZUGEORDNETE ID-Nr.> Die zu verwendende ID-Nr. wird automatisch zugewiesen, DATE/TIME SETTING <EINSTELLUNG DATUM/ZEIT> wenn mehrere Monitore über RS-232C miteinander Stellen Sie das Datum und die Uhrzeit ein. Drücken Sie auf verbunden sind. , um Datum und Uhrzeit auszuwählen, und oder MENU...
  • Seite 27 Menüoptionen AUDIO OUTPUT(RCA) <AUDIO-AUSGANG(RCA)> PIP SIZE Stellt die Lautstärke der Tonausgabe der Audio- Damit können Sie die Größe des Unterfensters im PIP-Modus Ausgangsanschlüsse ein. festlegen. Wenn auf VARIABLE2 <VARIABEL2> eingestellt, wird kein PIP H-POS Ton über den eingebauten Lautsprecher wiedergegeben und an der externen Lautsprecherklemme liegt kein Tonsignal an.
  • Seite 28 Menüoptionen nGleichzeitige Anzeige zweier Bildschirmeingänge nZOOM2 SPECIAL SETTING <ZOOM2 SPEZIAL EINSTELLUNG> Die Fenster des PC-Eingangssignals und des AV-Eingangssignals können gleichzeitig am Bildschirm Wenn Sie einen tragbaren Computer mit einer der folgenden dargestellt werden. Bildschirmauflösungen anschließen und schwarze Balken Diese Funktion kann mittels “PIP MODES <PIP MODUS>” im an den Bildschirmrändern erscheinen, aktivieren Sie die Menü...
  • Seite 29 Menüoptionen nSCHEDULE <ZEITPLAN> (5) INPUT <EINGANG> Sie können die Zeit einstellen, zu der der Monitor ein- und Stellt den Eingangsmodus beim Einschalten ein. Wird diese ausgeschaltet wird. Option nicht eingestellt, erscheint das Bild wie zum Zeitpunkt Stellen Sie diese Funktion mit “SCHEDULE <ZEITPLAN>” im der letzten Abschaltung.

  • Seite 30: Einstellungen Für Die Pc-Anzeige

    Menüoptionen Einstellungen für die PC-Anzeige nADVANCED-Einstellungen <WEITERFÜHREND> (AV Eingang) nAutomatische Einstellung (Siehe Seite 24 für zusätzliche Verwenden Sie die automatische Bildschirmeinstellung, wenn Informationen zu den Menü-Elementen.) Sie erstmalig einen PC D-Sub-Eingangsanschluss oder PC RGB-Eingangsanschlüsse zur Anzeige eines PC-Bildschirms FLESH TONE <TON> verwenden oder wenn Sie die Einstellungen des PCs ändern.

  • Seite 31: Initialisierung (Reset) / Funktionsbeschränkung (Function )

    Initialisierung (Reset) / Funktionsbeschränkung (FUNCTION <FUNKTION>) Sie können die Einstellungen auf die Werkseinstellungen RS-232C zurücksetzen und Funktionen einschränken. (RS-232C/LAN, wenn das PN-ZB01 (optional) angeschlossen ist) SIZE 1. Halten Sie gedrückt, bis in der oberen linken Legt fest, ob eine Steuerung über den RS-232C- oder LAN- Bildschirmecke “F”...

  • Seite 32: Steuerung Des Monitors Über Einen Pc (Rs-232C)

    Steuerung des Monitors über einen PC (RS-232C) Kommunikationseinstellungen Dieser Monitor kann über die RS-232C-Schnittstelle (COM- Port) von einem PC aus gesteuert werden. Mit Hilfe eines PCs können Sie auch mehrere Monitore in Stellen Sie die RS-232C-Kommunikationseinstellungen am Serie miteinander verbinden. Indem Sie jedem Monitor eine PC so ein, dass sie den Kommunikationseinstellungen des eigene ID-Nummer zuweisen (siehe Seite 33), können Sie Monitors entsprechen:...
  • Seite 33 Steuerung des Monitors über einen PC (RS-232C) nAntwortcodeformat nKommunikationsintervall Wenn ein Befehl korrekt ausgeführt wurde • Nachdem die Meldung OK oder ERR angezeigt wurde, müssen Sie die nächsten Befehle senden. Legen Sie mindestens 10 Sekunden als Wartezeit für die Antwortcode , 0A Antwort auf einen Befehl fest.
  • Seite 34 Steuerung des Monitors über einen PC (RS-232C) nBefehle für die ID-Steuerung IDLK ..Der Parameter dieses Befehls weist dem Monitor die ID-Nummer zu. Der Monitor muss alle weiteren Bei den auf dieser Seite gezeigten Befehlsbeispielen wird von Befehle ausführen. folgender Verbindung und folgenden zugewiesenen ID-Nummern ausgegangen.

  • Seite 35: Einstellung Der Gamma Benutzerdaten

    Steuerung des Monitors über einen PC (RS-232C) Einstellung der GAMMA Benutzerdaten nWiederholungssteuerung Dieses System verfügt über eine Funktion, mit der nÜbertragen der GAMMA Benutzerdaten mehrere hintereinander geschaltete Monitore über einen einzigen Befehl eingestellt werden können. Diese Verwenden Sie die Befehle für die Benutzerdatenübertragung Funktion bezeichnet man als Wiederholungssteuerung.

  • Seite 36: Rs-232C Befehlstabelle

    Steuerung des Monitors über einen PC (RS-232C) RS-232C Befehlstabelle Informationen zur Befehlstabelle Befehl: Befehlsfeld (Siehe Seite 32.) Richtung: W Wenn der “Parameter” im Parameterfeld (siehe Seite 32) festgelegt ist, funktioniert der Befehl wie unter “Steuerung/Antwortinhalt” beschrieben. R Der unter “Antwort” angegebene zurückgemeldete Wert kann durch die Einstellung “????”, “ ?”...

  • Seite 37: Menü Screen

    Steuerung des Monitors über einen PC (RS-232C) Menü SCREEN <BILDSCHIRM> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt (A) (B) AUTO ASNC Im Eingangsmodus PC D-SUB, PC RGB. CLOCK <TAKT> CLCK 0-1200 0-1200 Im Eingangsmodus PC D-SUB, PC RGB. Variiert je nach Signal. PHASE PHSE 0-63...

  • Seite 38: Menü Picture

    Steuerung des Monitors über einen PC (RS-232C) Menü PICTURE <BILD> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt (A) (B) AUTO AGIN Im Eingangsmodus PC D-SUB, PC RGB. ANALOG GAIN <ANALOGE VERSTÄRKUNG> ANGA 0-127 0-127 Im Eingangsmodus PC D-SUB, PC RGB. ANALOG OFFSET <ANALOGE ANOF 0-127 0-127 Im Eingangsmodus PC D-SUB, PC RGB.

  • Seite 39: Menü Audio

    Steuerung des Monitors über einen PC (RS-232C) Menü AUDIO <TON> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt (A) (B) TREBLE <HÖHEN> AUTR -5-5 -5-5 BASS AUBS -5-5 -5-5 ○ ○ ○ BALANCE AUBL -10-10 -10-10 RESET ARST Menü SETUP <KONFIG.> Funktion Befehl Richtung Parameter...

  • Seite 40: Menü Option

    Steuerung des Monitors über einen PC (RS-232C) Menü OPTION <OPTIONEN> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt (A) (B) DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA: Jahr, BB: Monat, CC: Tag, DD: Zeit, EE: Minute <EINSTELLUNG DATUM/ZEIT> DATUM-ANZEIGEFORMAT DTFT 0-2 0: YYYY/MM/DD <JJJJ/MM/TT>, 1: MM/DD/YYYY <MM/TT/JJJJ>, 2: DD/MM/YYYY <TT/MM/JJJJ>...

  • Seite 41: Menü Initialisierung/Funktionsbeschränkung (Function )

    Steuerung des Monitors über einen PC (RS-232C) Menü PIP/PbyP Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt (A) (B) ○ PIP MODES <PIP MODUS> MWIN 0-3 0: OFF <AUS>, 1: PIP, 2: PbyP, 3: PbyP2 ○ PIP SIZE MPSZ 1-12 1-12 ○ PIP POS LÄNGSTEN MHPS...

  • Seite 42: Befehle Für Die Einstellung Der Gamma-Benutzerdaten

    Steuerung des Monitors über einen PC (RS-232C) Andere Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt (A) (B) Bildschirmformat (PC) WIDE 1-5 1: WIDE <PANORAMA>, 2: NORMAL, 3: Dot by Dot <Punkt für Punkt>, ○ 4: ZOOM1, 5: ZOOM2 Bildschirmformat (AV) WIDE 1-5 1: WIDE <PANORAMA>, 2: ZOOM1, 3: ZOOM2, 4: NORMAL, ○...

  • Seite 43: Steuerung Des Monitors Über Einen Pc (Lan)

    Steuerung des Monitors über einen PC (LAN) Einstellungen zum Verbinden mit Wenn das PN-ZB01 (optional) angeschlossen ist, können Sie den Monitor an ein LAN-Netzwerk anschließen, um ihn von einem LAN einem PC aus zu steuern. Sie können den Monitor auch so konfigurieren, dass er bei Stellen Sie die IP-Adresse und Subnetzmaske entsprechend einer Störung eine E-Mail-Benachrichtigung schickt.

  • Seite 44: Einstellen Über Einen Pc

    Steuerung des Monitors über einen PC (LAN) ■ Einstellen über einen PC 7. Nehmen Sie eine zeitweilige Änderung der IP-Adresse und der Subnetzmaske vor. Wenn der Monitor mit einem PC verbunden ist, können die Um bei werksseitigen Grundeinstellungen auf den Monitor LAN-Einstellungen über den PC konfiguriert werden.

  • Seite 45: Dhcp Client

    Steuerung des Monitors über einen PC (LAN) 6. Klicken Sie unter NETWORK auf “LAN SETUP”. TIPPS • Wenn die IP-Adresse manuell eingestellt wird, lassen sich die IP-Adressen des am RS-232C-Ausgangsanschluss angeschlossenen Monitors und der folgenden angeschlossenen Monitore in der seriellen Verbindung automatisch zuordnen. (Siehe Seite 26.) Steuerung über einen PC ■...

  • Seite 46: Adjustment

    Steuerung des Monitors über einen PC (LAN) ■ INFORMATION ■ ADJUSTMENT Hier erscheinen Informationen über diesen Monitor. Sie können Anpassungen an diesen Einstellungen vornehmen, die auch im Menü des Monitors verfügbar sind. • SCREEN (Siehe Seite 24.) • PICTURE (Siehe Seite 24.) •...
  • Seite 47 Steuerung des Monitors über einen PC (LAN) ■ NETWORK (LAN SETUP) ■ NETWORK (SECURITY) Auf diesem Bildschirm können Sie die Einstellungen Auf diesem Bildschirm können Sie die sicherheitsrelevanten durchführen, die erforderlich sind, wenn der Monitor an ein Einstellungen durchführen. LAN angeschlossen ist. USER NAME / PASSWORD DHCP CLIENT Zum Festlegen eines Benutzernamens und eines Kennworts,...
  • Seite 48 Steuerung des Monitors über einen PC (LAN) ■ NETWORK (GENERAL) ■ MAIL (ORIGINATOR) Auf diesem Bildschirm können Sie die allgemeinen LAN- Auf diesem Bildschirm können Sie die E-Mail konfigurieren, Einstellungen durchführen. die in regelmäßigen Abständen oder dann verschickt wird, wenn der Monitor eine Störung aufweist. Die erforderlichen Einstellungen hängen von der Konfiguration Ihres LAN ab.
  • Seite 49 Steuerung des Monitors über einen PC (LAN) ■ MAIL (RECIPIENT) ■ MAIL (PERIODICAL) Auf diesem Bildschirm können Sie die Empfänger der Wenn bei CONDITION für MAIL (RECIPIENT) die Option E-Mail festlegen, die in regelmäßigen Abständen oder dann PERIODICAL angekreuzt ist, geben Sie Datum und Zeit für verschickt wird, wenn der Monitor eine Störung aufweist.

  • Seite 50: Service & Support

    Steuerung des Monitors über einen PC (LAN) ■ SNMP Vorsicht Die SNMP-Einstellungen können konfiguriert werden. • Nachdem Sie die SNMP-Einstellung durchgeführt haben, klicken Sie auf [Switch the main power of monitor off and on now.] oder schalten Sie den Monitor über den Hauptnetzschalter aus und wieder an.

  • Seite 51: Fehlerbehebung

    Die Videodaten vom PC/AV DVI-D-Eingangsanschluss • Hardwareproblem. Schalten Sie den Monitor ab und werden nicht ordnungsgemäß angezeigt. wenden Sie sich für eine Reparatur an Ihren SHARP- • Stimmt die Einstellung für DVI in INPUT SELECT Händler. <EINGANGSWAHL> im Menü OPTION <OPTIONEN>? (Wenn STATUS ALERT <STATUS-ALARM>...
  • Seite 52 - Die Innentemperatur steigt auch sehr schnell an, wenn sich Staub im Inneren des Monitors oder an den Lüftungsschlitzen angesammelt hat. Entfernen Sie diesen Staub nach Möglichkeit. Fragen Sie Ihren SHARP-Händler, wie Sie den Staub im Geräteinneren am besten entfernen.

  • Seite 53: Technische Daten

    MODUS> auf LOW POWER <GERINGE LEISTUNG> eingestellt ist: 0,5 W. Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in...
  • Seite 54 Achten Sie bei der Montage des Monitors darauf, dass ein Wandmontagewinkel für eine VESA-kompatible Montage verwendet wird. SHARP empfiehlt die Verwendung von M6 Schrauben. Ziehen Sie diese fest an. Beachten Sie, dass die Schraubenlochtiefe des Monitors 10 mm beträgt. Durch eine mangelhafte Befestigung kann das Gerät zu Boden fallen und dabei Verletzungen verursachen oder selbst beschädigt werden.
  • Seite 55 Technische Daten nKompatibler Signaltakt (PC) Digital Analog Bildschirmauflösung Hsync Vsync Punktfrequenz (D-SUB/RGB* DVI* HDMI VESA 640 × 480 31,5kHz 60Hz 25,175MHz 37,9kHz 72Hz 31,5MHz 37,5kHz 75Hz 31,5MHz 800 × 600 35,1kHz 56Hz 36,0MHz 37,9kHz 60Hz 40,0MHz 48,1kHz 72Hz 50,0MHz 46,9kHz 75Hz 49,5MHz 848 ×...
  • Seite 56 Technische Daten Anschlussbelegung PC/AV DVI-D-Eingänge Anschlussbelegung PC/AV HDMI-Eingänge (DVI-D 24 pin) (HDMI -Stecker) Funktion Funktion Funktion Funktion TMDS Daten 2+ TMDS Taktabschirmung TMDS Daten 2- N.C. TMDS Daten 2 Abschirmung TMDS-Takt- TMDS Daten 2+ +5 V TMDS Daten 2- TMDS Daten 2/4 Abschirmung TMDS Daten 1+ N.C.

  • Seite 57: Wichtige Hinweise Zur Befestigung (Für Sharp-Händler Und Servicetechniker)

    Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker) • Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 4 Personen zur Verfügung stehen. • Verwenden Sie dazu einen Wandhaken, der für die Befestigung des Monitors geeignet sind. • Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B.
