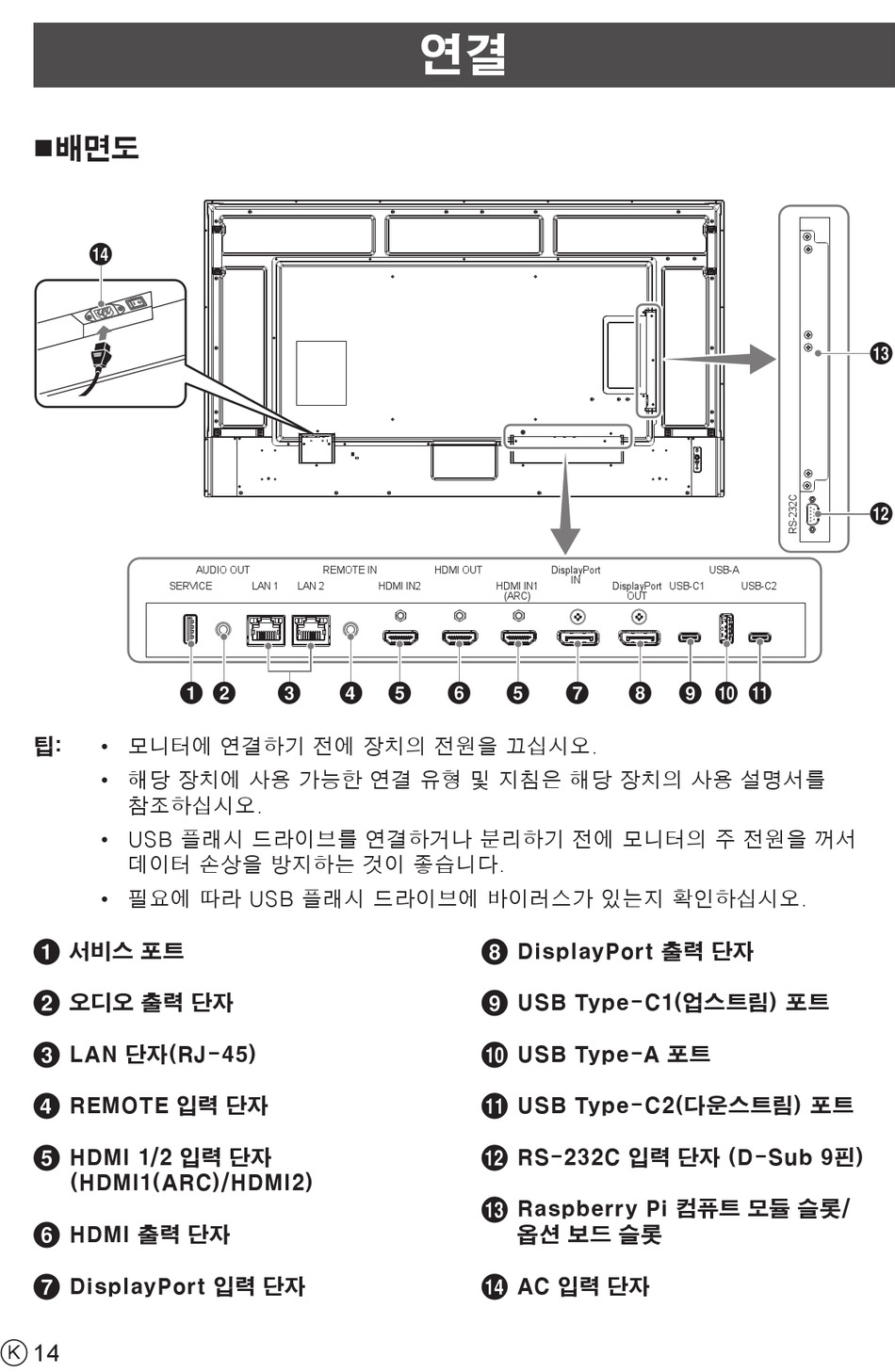

n배면도
$
SERVICE
1 2

• 모니터에 연결하기 전에 장치의 전원을 끄십시오.
팁:

• 해당 장치에 사용 가능한 연결 유형 및 지침은 해당 장치의 사용 설명서를
참조하십시오.

• USB 플래시 드라이브를 연결하거나 분리하기 전에 모니터의 주 전원을 꺼서
데이터 손상을 방지하는 것이 좋습니다.

• 필요에 따라 USB 플래시 드라이브에 바이러스가 있는지 확인하십시오.
1
서비스 포트
2
오디오 출력 단자
3
LAN 단자(RJ-45)
4
REMOTE 입력 단자
5
HDMI 1/2 입력 단자
(HDMI1(ARC)/HDMI2)
6
HDMI 출력 단자
7
DisplayPort 입력 단자
14
K
AUDIO OUT REMOTE IN
LAN 1 LAN 2
3 4
연결
HDMI OUT DisplayPort
HDMI IN2 HDMI IN1
(ARC)
5 6 5
8
DisplayPort 출력 단자
9
USB Type-C1(업스트림) 포트
0
USB Type-A 포트
!
USB Type-C2(다운스트림) 포트
@
RS-232C 입력 단자 (D-Sub 9핀)
#
Raspberry Pi 컴퓨트 모듈 슬롯/
옵션 보드 슬롯
$
AC 입력 단자
USB-A
IN
DisplayPort USB-C1 USB-C2
OUT
7 8 9 0 !
#
@
