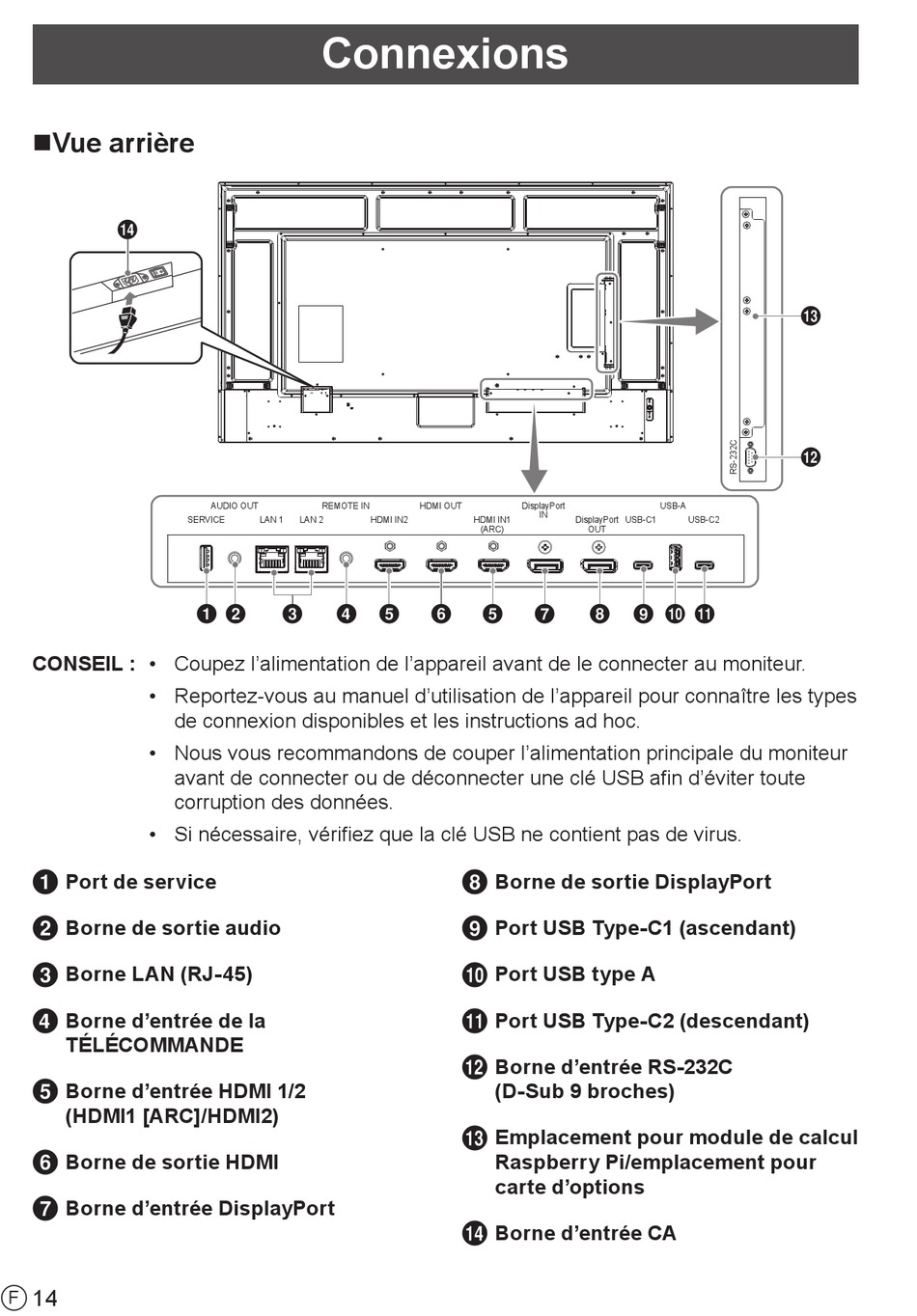

nVue arrière
$

CONSEIL : • Coupez l'alimentation de l'appareil avant de le connecter au moniteur.

• Reportez-vous au manuel d'utilisation de l'appareil pour connaître les types
de connexion disponibles et les instructions ad hoc.

• Nous vous recommandons de couper l'alimentation principale du moniteur
avant de connecter ou de déconnecter une clé USB afin d'éviter toute
corruption des données.

• Si nécessaire, vérifiez que la clé USB ne contient pas de virus.
Port de service
1
Borne de sortie audio
2
Borne LAN (RJ-45)
3
Borne d'entrée de la
4
TÉLÉCOMMANDE
Borne d'entrée HDMI 1/2
5
(HDMI1 [ARC]/HDMI2)
Borne de sortie HDMI
6
Borne d'entrée DisplayPort
7
14
F
Connexions
AUDIO OUT REMOTE IN
SERVICE LAN 1 LAN 2
1 2 3 4
HDMI OUT DisplayPort
IN
HDMI IN2 HDMI IN1
(ARC)
5 6 5 7
Borne de sortie DisplayPort
8
Port USB Type-C1 (ascendant)
9
Port USB type A
0
Port USB Type-C2 (descendant)
!
Borne d'entrée RS-232C
@
(D-Sub 9 broches)
Emplacement pour module de calcul
#
Raspberry Pi/emplacement pour
carte d'options
Borne d'entrée CA
$
USB-A
DisplayPort USB-C1 USB-C2
OUT
8 9 0 !
#
@
