auto gyro Calidus Flug- Und Betriebshandbuch Seite 174

Flug- und Betriebshandbuch ABSCHNITT 9-7
Calidus 915iS/916iS Demontage/Montage Haube

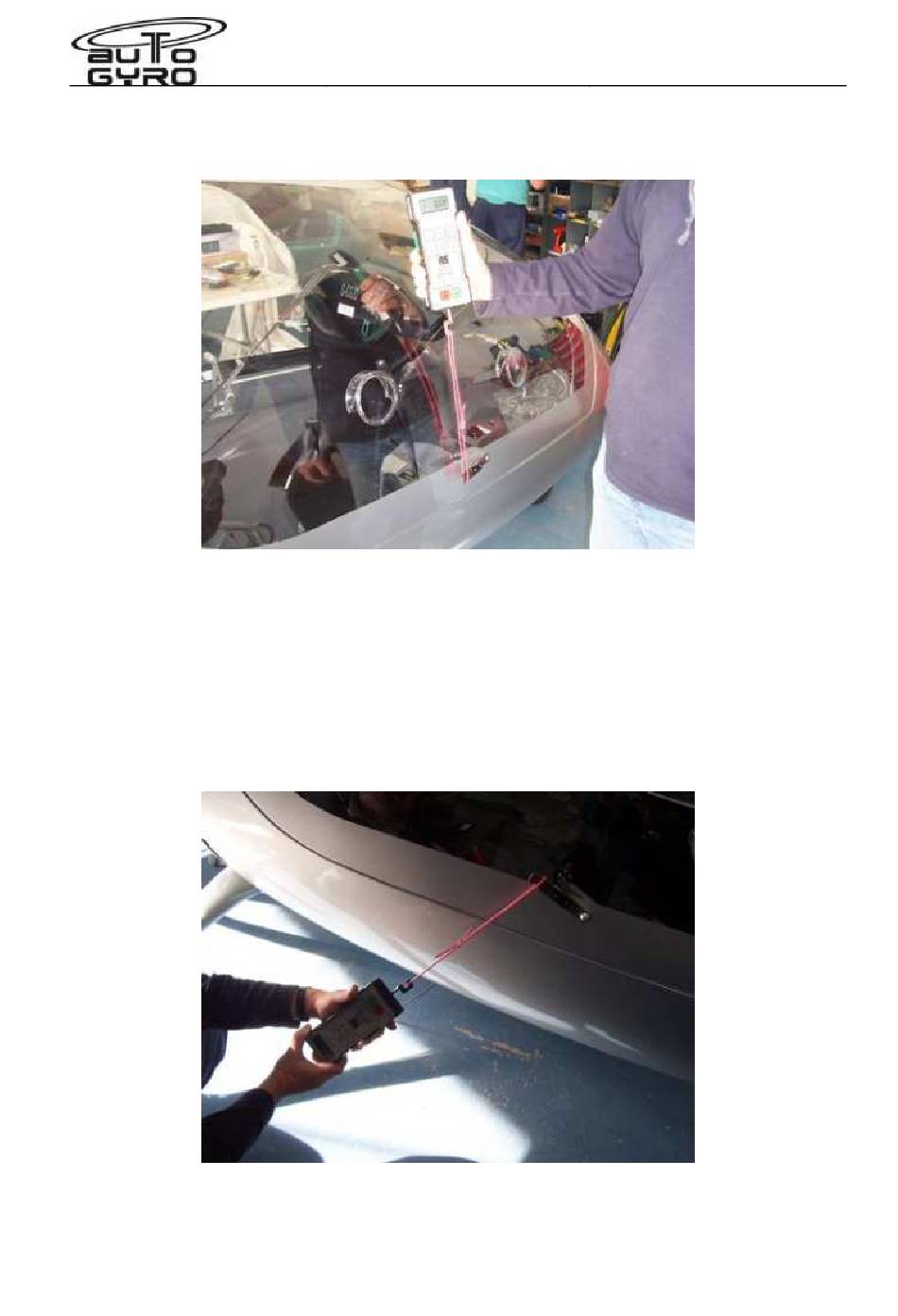

Das Kraftmessgerät mit einem Funktionsradius von ~3,75 Zoll (9,5cm) um den Griff
wickeln. Während die Zugbelastung bei 90º zum Griff gehalten wird, sollte die Last erhöht
werden, bis die Rastung spürbar ist und der Maximalwert aufgezeichnet wird.
Gemessen wie oben sollte die Auslösekraft 40-60 N betragen (entspricht 3,8–5,7 Nm oder
8,8 bis 13,42 lb)
Rast-Verriegelungskraft:
Die Spannschlaufe sollte wieder mit einem Radius von etwa 4 Zoll (10cm) platziert und die
Last bei 90º zum Griff gehalten werden. Wenn die Rastung erfolgt, gleitet die
Spannschlaufe immer vom Griff, aber der Maximalwert wird aufgezeichnet.
Gemessen wie oben sollte die Schließkraft 30–40 N betragen (entspricht 2,85–3,8 Nm
oder 6,6 – 8,8 lb), kann aber bei fabrikneuen Teilen, die noch nicht "eingefahren" sind, um
50 % höher sein
Revision 1.0 – Ausgabe 01.12.2024
AutoGyro_FBH_Calidus 915iS/916iS 9-7 - 5
