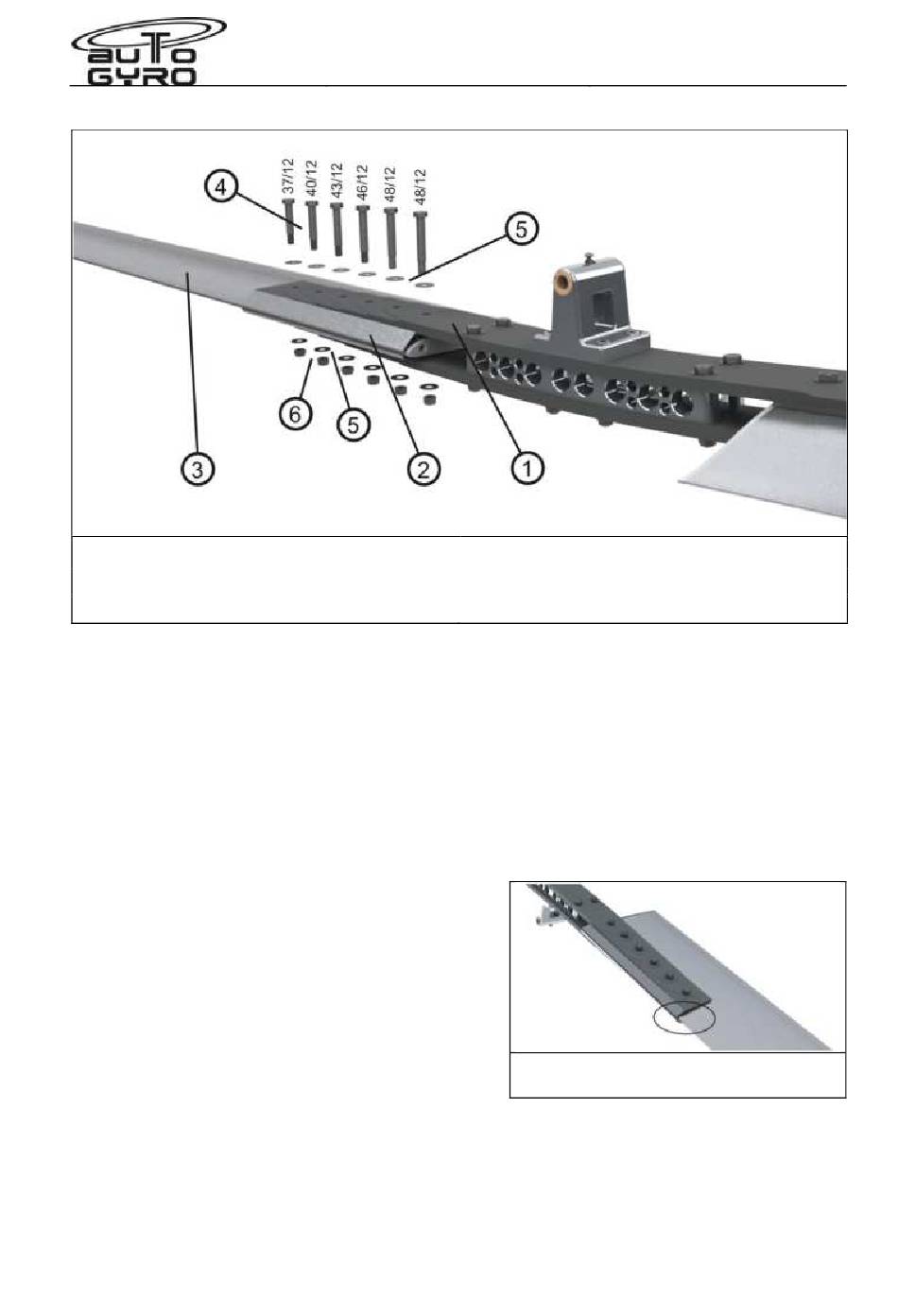

1 – Rotornabe
2 – Klemmprofil
3 – Rotorblatt
8.15.3 Rotorsystem Montage
1. Rotorblätter, Klemmprofil und Rotornabe sind mit eingravierten Seriennummern
gekennzeichnet.
2. Erstes Rotorblatt vorsichtig in das Klemmprofil einführen. Dabei sicherstellen dass die
Seriennummern übereinstimmen.
3. Die Seite der Rotornabe mit der entsprechenden Seriennummer mit Klemmprofil und
Blatt zusammenfügen. Passschrauben mit Unterlegscheibe von der Seite des
Lagerbocks (Teeterblock) so einfügen, ohne übermäßige Kraft anzuwenden.
Richtige Passchrauben gem. Zeichnung zuordnen. Bsp.: 40/12 = Schaftl. 40mm.
4. Unterlegscheiben und Sicherungsmuttern
montieren und zunächst handfest anziehen.
5. Sicherungsmuttern von innen nach außen
mit Anzugsmoment von 15–25 Nm
anziehen. Drehmomentschlüssel
verwenden und Schrauben gegenhalten um
ein Mitdrehen zu vermeiden.
6. Schritte 2 bis 5 für das andere Rotorblatt
wiederholen.
AutoGyro_FBH_Calidus 915iS/916iS
Flug- und Betriebshandbuch
Calidus 915iS/916iS
4 – Passschrauben (gem. Zeichnung)
5 – Unterlegscheibe (2 x 12 Stck.)
6 – Sicherungsmutter (2 x 6 Stck..)
Revision 1.0 – Ausgabe 01.12.2024
ABSCHNITT 8
HANDHABUNG/PFLEGE
Position der eingravierten
Seriennummern (Unterseite)
