12. Anhang 4: Optionales Zubehör und dessen
Integration
Optionales Zubehör und dessen Integration Ansonsten ist das Gerät komplett
eingerichtet.
12.1. Systemtrennung durch Nachfülleinheit (NFE)
Das Nachspeisemedium muss frei von Partikeln (größer 0,5 mm) und langfaserigen
Bestandteilen sein.
Ist dennoch eine Trennung der Anlage (vom Trinkwassernetz) erforderlich, besteht
die Möglichkeit auf den Einsatz von NFE 1.1 und NFE1.2. Siehe Systemlayout –
Systemdiagramm.
Der Leitungsdruck des Zulaufs zum NFE1.x muss mindestens 1,3 bar betragen.
Bei Verwendung von NFE1.2 muss dieser gemäß Anleitung an die Steuerung
angeschlossen und entweder über die App oder das Menü (> Zubehör) konfiguriert
werden.
12.2. Nachspeisung aus Netztrennbehälter
Soll aus einem Netztrennbehälter nachgespeist werden, ist folgendes zu beachten:
Der Netztrennbehälter wird nicht vom Vacumat Eco überwacht (Betreiber-
Verantwortung).
Der kleinste Wasserspiegel im Auffangbehälter darf nicht tiefer als 1000 mm über der
Aufstellhöhe des Vacumat Eco-Aggregates liegen.
52
Wir behalten uns das Recht vor, Design und technische Spezifikationen unserer Produkte zu ändern.

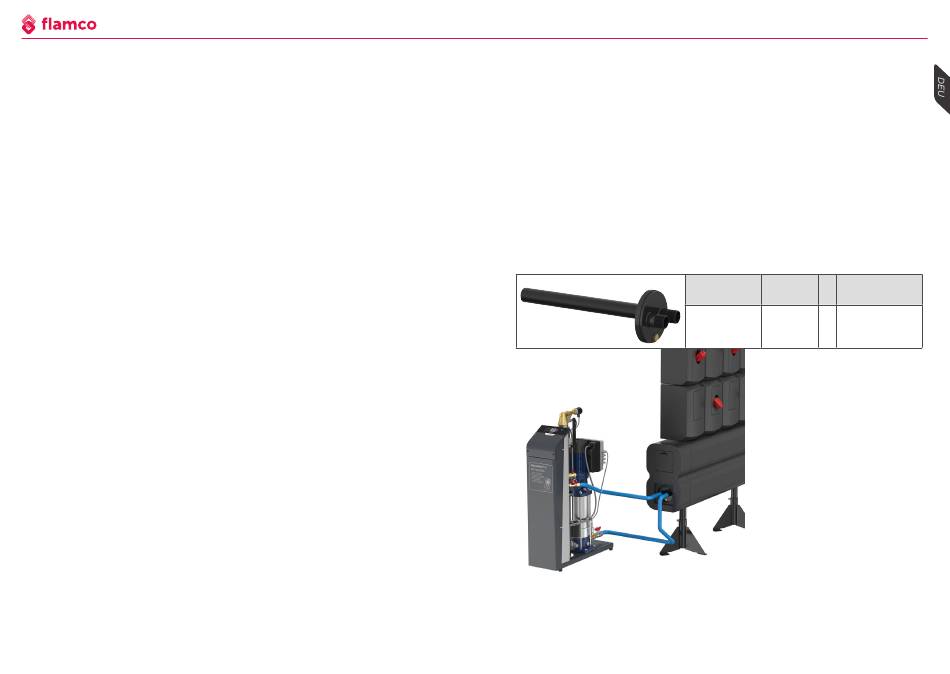

13. Anhang 5: MeiFlow L MF-Anschlusskit
Das MeiFlow L MF Connector Kit wird verwendet, um die großen Verteilersysteme
mit Druckwartungs-/Entgasungsmaschinen mittels einer BigFixLock Adapterplatte
DN150 mit 2 Gewindeanschlüssen (1 1/4" Außengewinde) einfach zu verbinden. An
diese Steckdosen kann die (bauseitige) Anschlussleitung zum jeweiligen Automaten
angeschlossen werden. Der EPDM-Inliner wird zur Trennung der Durchflussmengen
der Maschinen verwendet.
Vorteile
•
Einfache Installation durch BigFixLock-Verbindung
•
Vordefinierter Anschlusspunkt zu weiteren Systemkomponenten direkt am
Verteilerbalken.
•
Zusätzliche Befüll- und Entleerungsmöglichkeit oder Sensorinstallation.
Typ
MeiFlow L MF
Anschlussset
DN 150
> Anhang 5: MeiFlow L MF-Anschlusskit
Vacumat Eco G4 Remote
Verschrau
Bestellnummer
bung
1 1/4"
1
M66456.2
53
