9. Anhang 1: Technische Daten, allgemeine
Spezifikationen
9.1. Umgebungsbedingungen
Lagerfläche/Arbeitsfläche
Zimmer:
Geschützt gegen:
Verschlossen;
Sonnenstrahlung,
frostfrei;
Wärmestrahlung,
trocken.
Vibration.

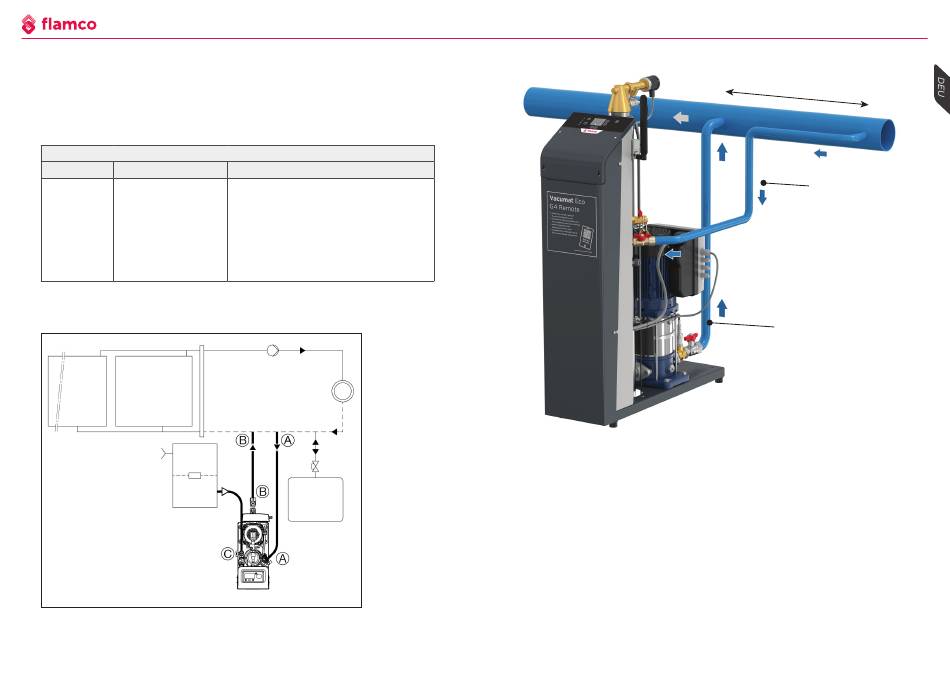

9.2. Beispiele für die Installation
Einbindung in eine Heizungsanlage
Installationsbeispiel
44
Wir behalten uns das Recht vor, Design und technische Spezifikationen unserer Produkte zu ändern.
Umgebungsbedingungen:
60 ... 70 % relative Luftfeuchtigkeit, nicht
kondensierend;
Maximale Temperatur 45°C;
frei von elektrisch leitenden Gasen,
explosiven Gasgemischen, aggressiver
Atmosphäre.
Notiz! Höhere Temperaturen im
Betriebsbereich können zu einer
Überlastung des Antriebs führen.
•
Anschlüsse seitlich am Rohr montieren – nicht am Rohrboden montieren, da dies zur
Verunreinigung des Vacumat führt!
•
Beachten Sie die Rohrlänge im Zusammenhang mit dem Durchmesser und der
Anzahl der Bögen.
Vom System:
< 10m ≥ DN20 (¾") > 10m ≥ DN32 (1¼")
max. Länge 20m
1 x 90° > max. Länge = 19m 3 x 90° >
max. Länge = 17m
•
Beachten Sie den erforderlichen Mindestabstand zwischen den Systemanschlüssen: ≥
1m
> Anhang 1: Technische Daten, allgemeine Spezifikationen
Vacumat Eco G4 Remote
≥1m
From system
To system
Zum System:
< 10 m ≥ DN32 (1¼")
> 10 m ≥ DN40 (1½")
45
