5.13. Manual mode
HINWEIS: Der manuelle Modus deaktiviert alle Sicherheitsprüfungen. Daher sollte diese
Funktion nur von QP verwendet werden. Die erforderlichen Sicherheitsvorkehrungen
sollten vor der Verwendung dieses Modus geprüft werden und können je nach Situation
unterschiedlich sein
5.14.
Konnektivitätsoptionen
Konnektivitätsoptionen
Bestimmungsgemäße Verwendung
Ethernet-Anschluss
Zum Verbinden des Vacumat Eco G4 mit einem
Gebäudemanagementsystem (BMS) über Modbus oder
BACnet.
Standard-USB (auch
Zum Speichern des Offline-Protokolls und der
USB-A genannt)
Konfigurationsparameter. Die zweite Option für diesen
Anschluss ist die Aktualisierung der Firmware des
Steuergeräts (Herunterladen einer neuen Steuer-SW)
CAN
Dieses Paar der Ports ist für die Vernetzung mehrerer
Flamcomats vorgesehen
RS-485
Die primäre Aufgabe ist es, den Flamcomat mit dem
Internet zu verbinden (via Gateway und HFC-Protokoll).
Alternativ - BMS über Modbus
Alternativ - BMS über Bacnet (nur eine der drei Optionen
gleichzeitig)
Drahtlos
So verbinden Sie eine Smartphone-Anwendung
Siehe auch Anhang 3: Flamconnect & Remote-Portal
Link Flextronic-Konnektivitätshandbuch
QR-Code Flextronic-
Konnektivitätshan-
dbuch
26
Wir behalten uns das Recht vor, Design und technische Spezifikationen unserer Produkte zu ändern.
5.15. Markierungen
(mit Beispielen und Platzhaltern für variable Angaben)
Markierung
Typenschild
Typenschild Steuerung
Elektrisches Sicherheitszeichen
Servicenummern
Heiße Oberfläche

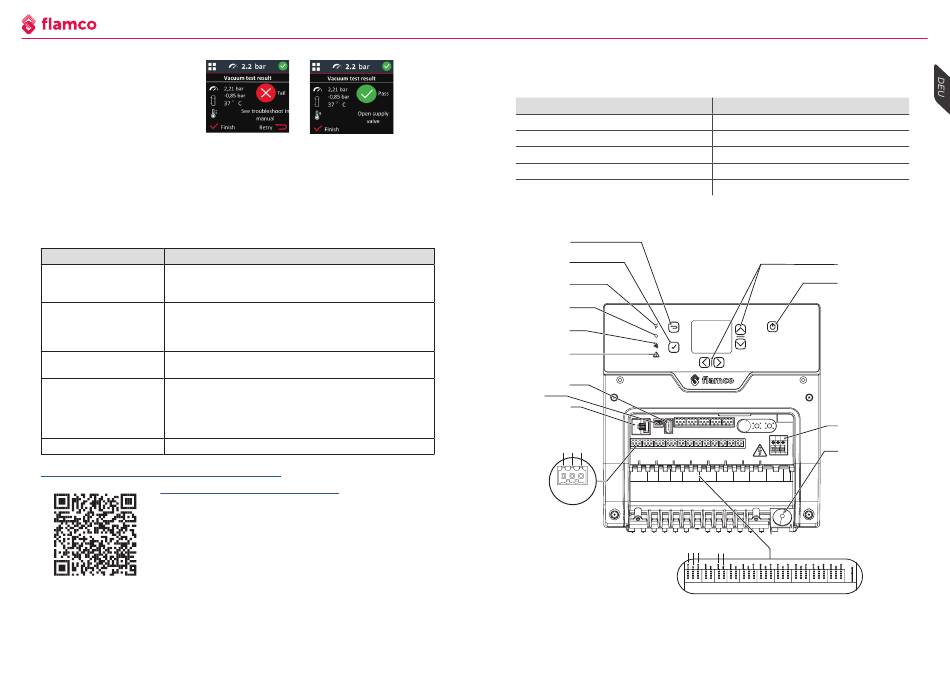

5.16. Steuerung
F
E
A
B
C
D
J
M
I
CAN
1 23
P15
P16 P17
P18 P19 P20
P21 P22 P23 P24 P25 P26
P15
P27 P28 P29
P30
P31
1 23
P27
> Beschreibung des Produkts
Vacumat Eco G4 Remote
Standort
Rechte Seite der weißen Konsole
Vorderseite der Steuereinheit
Powerbox
Rechte Seite der weißen Konsole
Edelstahlgefäß/Flasche
G
H
F2
F3
F1
K
10A
RS485
P11
5A
10A
L
L N PE
P32
P33
P34
P35
P36
1 2
P28 P29
P31
P32
P33
P34
P35
P30
P36
