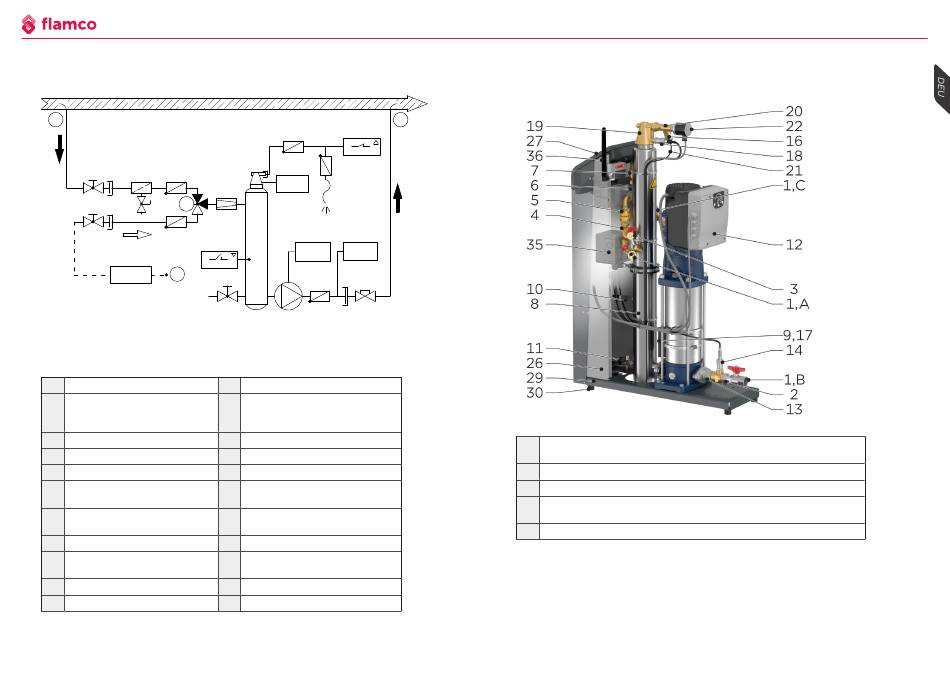

5.2. Systemdiagramm
A
2
4
5
1
3
M
2
5
1
NFE x.x
C
A Vom System: Versorgung des Vacumat Eco G4 mit gashaltigem Medium
B zum System: Rücklauf vom Vacumat Eco G4 zum Systemkreislauf mit entgastem
Medium
C Nachspeiseanschlusspunkt (NFE x.2 - variabel, optionale Verdrahtung)
1
Kugelhahn
2
Flachdichtender
Gewindeanschluss am
Rückschlagventil
3
Füll- und Entleerungsventil
4
Schmutzfänger (0,5 mm)
5
Rückschlagventil
6
3-Wege-Umschaltmotor-
Kugelhahn
7
Volumenstrombegrenzer
8
Entgasungsgefäß
9
Temperatur-Anlegefühler
10
Füllstandsschalter
11
Ablassventil (mit Kappe)
20
Wir behalten uns das Recht vor, Design und technische Spezifikationen unserer Produkte zu ändern.
22
20
P
19
18
16
Pvac
6
7
21
8
9
14
10
Psys
T
L
12
2
13
11
15
12
Pumpe mit Frequenzumrichter
13
Rückschlagventil
14
Systemdrucksensor
15
Auslassventil
16
Spezial-Rückschlagventil
17
Sensorisolierung
18
Drucksensor -
Entgasungsbehälter
19
Automatischer Entlüfter
20
Belüftungsverhinderer
(Rückschlagventil)
21
Entlüftungsleitung
22
Druckschalter
5.3. Einzelteile, Gefäße und Verbindungsmontage
B
26
Erdungsanschluss zur Herstellung des äußeren Potenzialausgleichs
(Schutzleiter)
27
Flextronic-Steuergerät
29
2x Befestigungsloch (zur Gewährleistung der Kippstabilität)
30
Gummipuffer (zur Schalldämmung; Isolierung gegen
Körperschallausbreitung)
35
Powerbox
> Beschreibung des Produkts
Vacumat Eco G4 Remote
